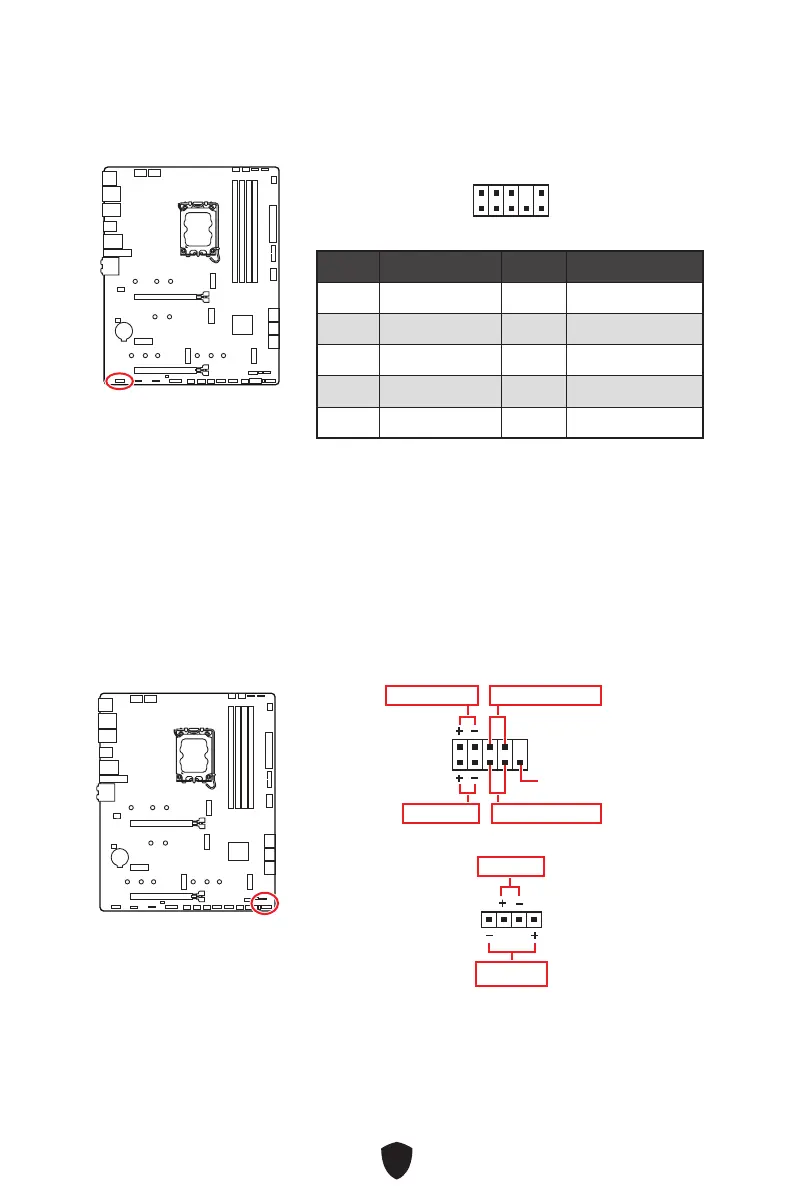

MSI MAG Z790 TOMAHAWK WIFI - JAUD1: Разъем Аудио Передней Панели; JFP1, JFP2: Разъемы Передней Панели

38


1
2 10
9
   
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection









1
2 10
9
Power LED
Reserved
Power Switch
JFP1
Reset SwitchHDD LED
1
JFP2
Buzzer
Speaker






