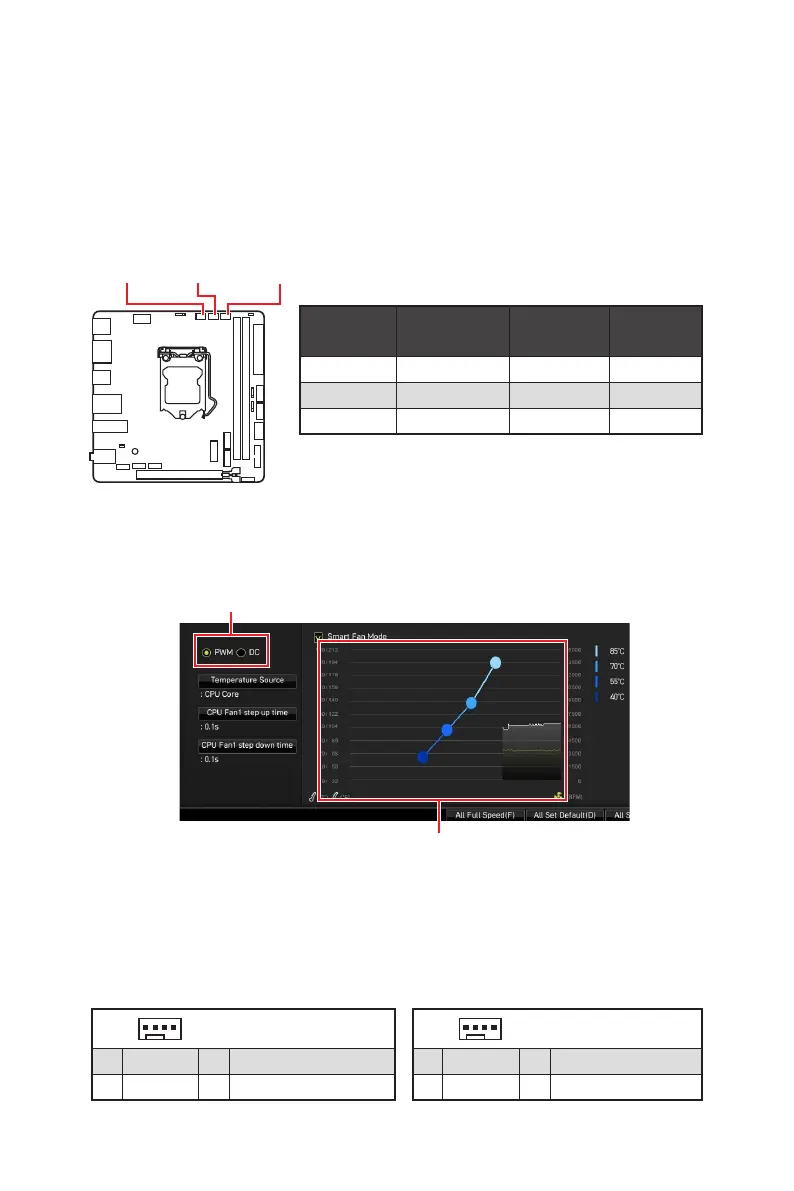

MSI MPG B560I - CPU_FAN1, PUMP_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter

21
Übersicht der Komponenten

Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus

Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit





Sie können unter BIOS > HARDWARE MONITOR
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den PWM- oder DC-Modus aus

Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des

Die Gradientenpunkte des Lüfterverlaufs erlauben die

Temperatur.
Pin-Belegung der Lüfteranschlüsse
CPU_FAN1 PUMP_FAN1 SYS_FAN1
Anschluss
Standard-
lüftermodus
Max. Strom
Max.
Leistung
CPU_FAN1  2A 24W
PUMP_FAN1  3A 36W
SYS_FAN1  1A 12W
1
Pin-Belegung des PWM-Modus
1 Ground 2 +12V
3 Sense 4 Speed Control Signal
1
Pin-Belegung des DC-Modus
1 Ground 2 Voltage Control
3 Sense 4 NC
