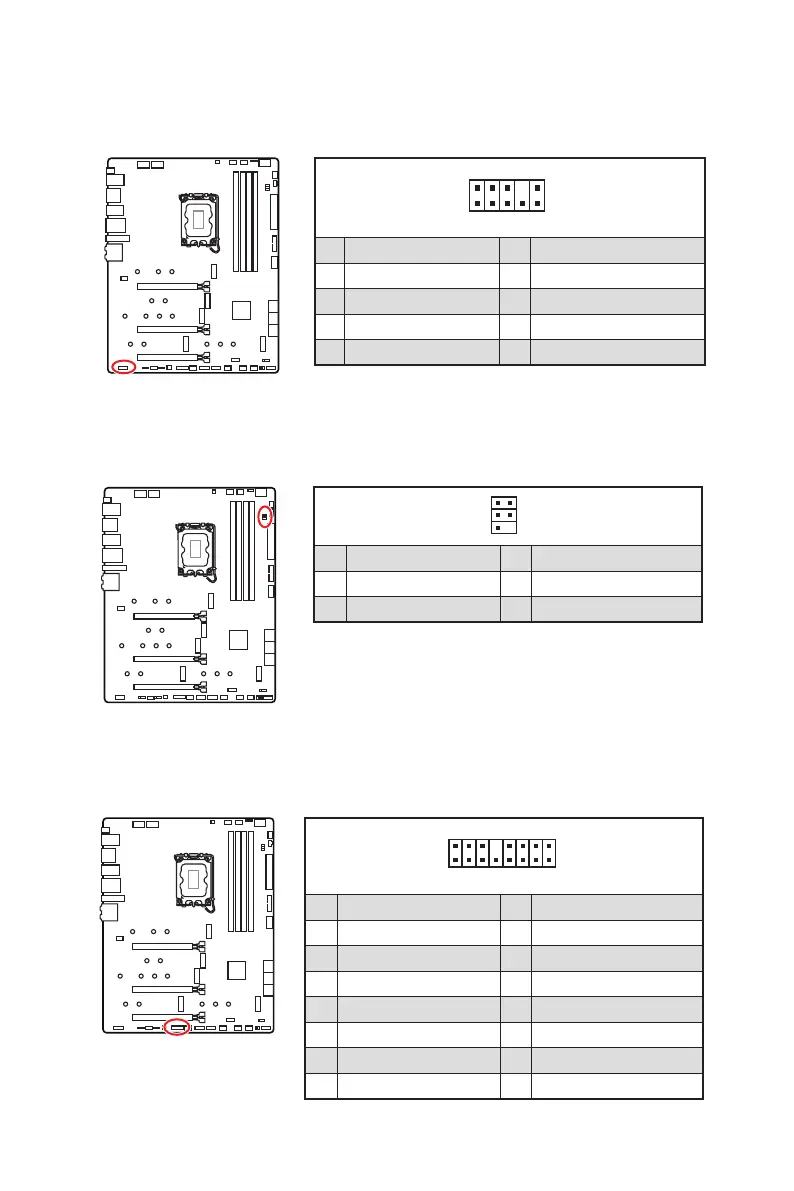

Компоненты материнской платы
JDASH1 : Разъем контроллера настройки


1
2
6
5
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
JTBT1: Разъем для установки карты расширения Thunderbolt

Thunderbolt.
1
2 16
15
1 TBT_FORCE_PWR 2 TBT_S0IX_ENTRY_REQ
3  4 TBT_S0IX_ENTRY_ACK
5  6 TBT_PSON_OVERRIDE_N
7  8 No Pin
9 Ground 10 SMBCLK_VSB
11  12 SMBDATA_VSB
13 TBT_RTD3_PWR_EN 14 Ground
15  16 
JAUD1: Разъем аудио передней панели

1
2 10
9
1 MIC L 2 Ground
3 MIC R 4 NC
5 Head Phone R 6 MIC Detection
7 SENSE_SEND 8 No Pin
9 Head Phone L 10 Head Phone Detection
