De-16
MS-7514 Mainboard

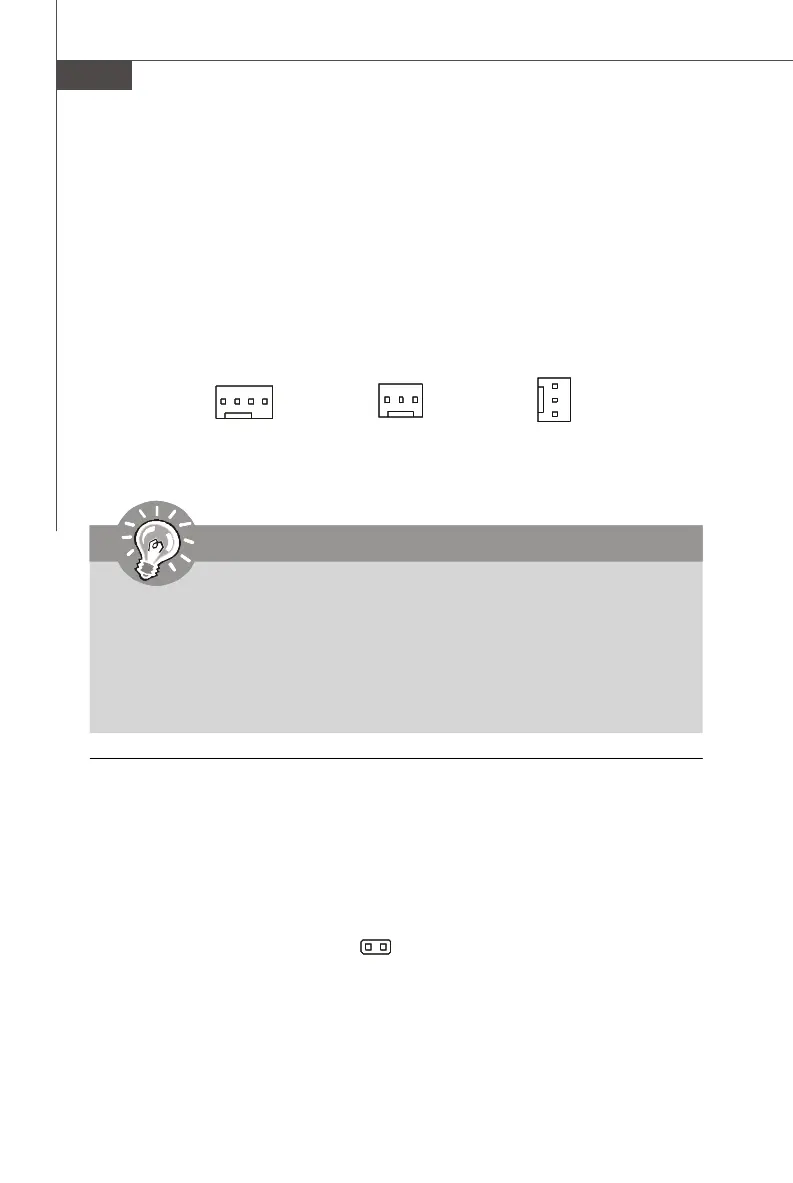

Stromanschlüsse für Lüfter: CPUFAN1, SYSFAN1~2
Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. CPU FAN kann Smart
FAN Funktion unterstützen. Wenn Sie den Anschluss herstellen, sollten Sie immer
darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden
werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden
werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware
versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der
Steuerung des CPU Lüfters zu nutzen.
JCI1
2
1
GNDCINTRU
CPUFAN1
SENSOR
+12V
GND
CONTROL
SYSFAN1
NC
+12V
GND
SYSFAN2
SENSOR
+12V
GND
Gehäusekontaktanschluss: JCI1
Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse
geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt
auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das
BIOS aufgerufen und die Aufzeichnung gelöscht werden.
Wichtig
1.Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über
empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem
geeigneten Lüfter.
2.CPUFAN1 unterstützt die Lüfterkontrolle. Sie können das Utility Dual Core
Center installieren, welches automatisch die Geschwindigkeit des CPU
Lüfters in Abhängigkeit von der CPU Temperatur steuert.
3. CPUFAN1 kann die Lüfter mit drei- und vierpoligen Steckern unterstützen.
