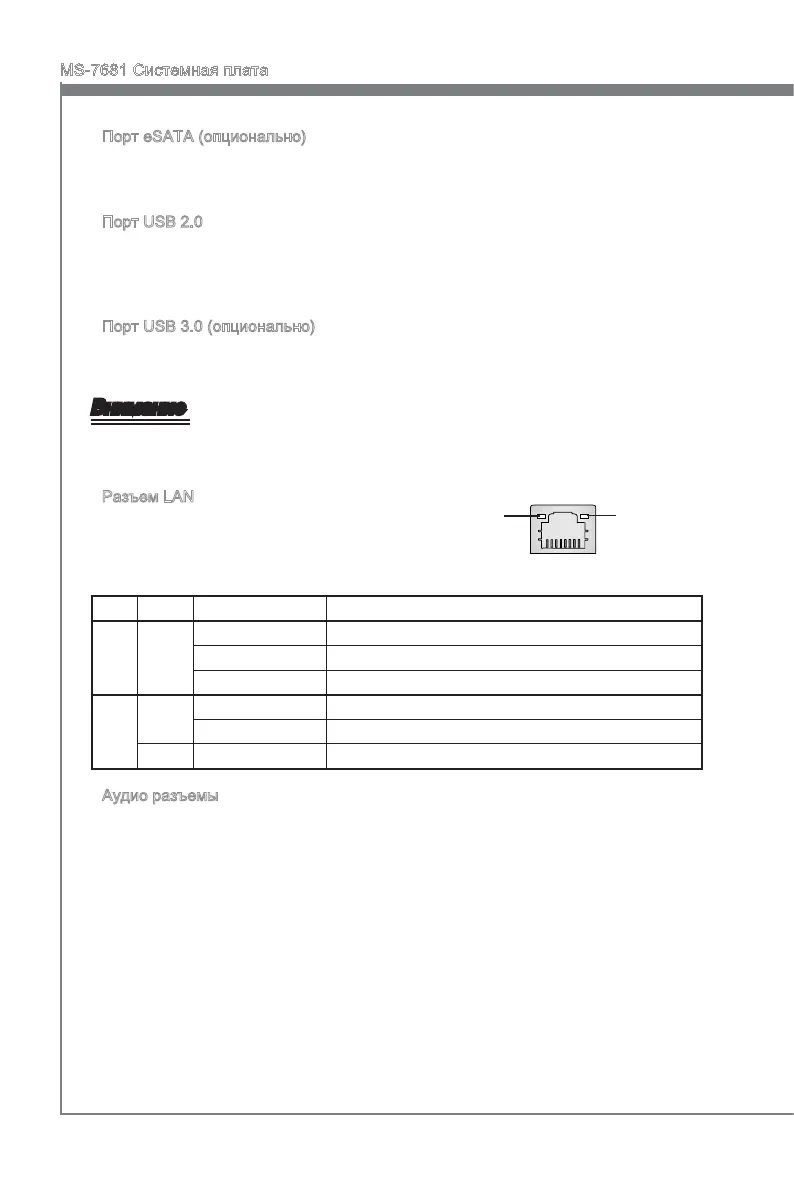

Ru-14
MS-7681 Системная плата
Порт eSATA (опционально)
Этот порт eSATA (External SATA) используется для соединения с внешним
устройством eSATA.
Порт USB 2.0
USB порт (Unversal Seral Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (H-
Speed).
Порт USB 3.0 (опционально)
Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка
скорости передачи данных до 5 Gbt/s (SuperSpeed).
Внимание
Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить
кабель USB 3.0 к разъему USB 3.0
.
Разъем LAN
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN). К нему
подключается кабель локальной сети.
LED Цвет Состояние LED Описание
Лев. Жёлт. Нет LAN соединение не установлено.
Есть(постоянно) LAN соединение установлено.
Есть(ярче & мигает) Связь с другим компьютером по LAN.
Прав.
Зелён. Нет Скорость передачи 10 Мб/с.
Есть Скорость передачи 100 Мб/с.
Оранж. Есть Скорость передачи 1000 Мб/с.
Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции, имеют различные цвета.
Вход аудио: Голубой - Линейный вход, используется для подключения
внешего CD проигрывателя, магнитофона или других звуковых
устройств.
Выход аудио: Зелёный - Линейный выход для подключения наушников
или колонок.
Микрофон: Розовый - Разъем для подключения микрофона.
Выход RS: Чёрный (опционально) - Выход на задние колонки в режиме 4/
5.1/ 7.1.
Выход CS: Оранжевый (опционально) - Выход на центральную колонку и
сабвуфер в режиме 5.1/ 7.1.
Выход SS: Серый (опционально)- Выход на боковые колонки в режиме
7.1.
Жёлт. Зелён./ Оранж.
