Ru-17
Русский

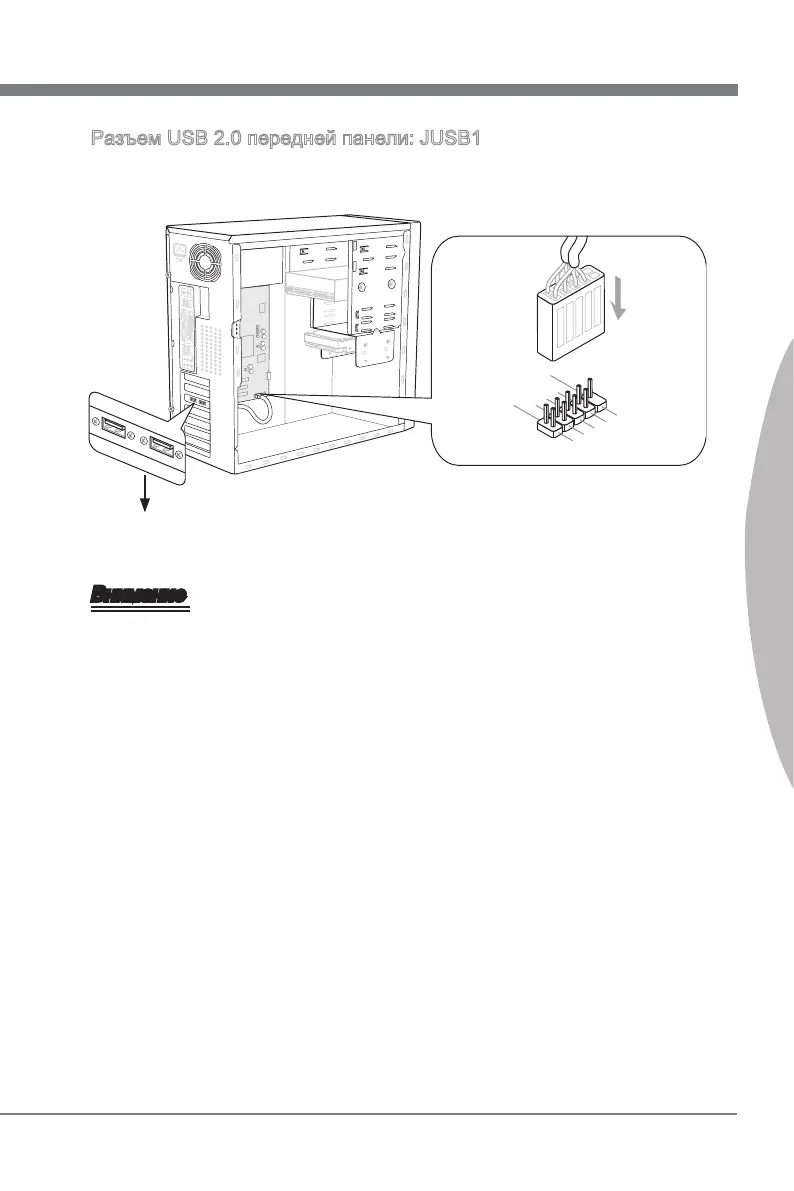

Разъем USB 2.0 передней панели: JUSB1
Разъем, соответствует спецификации Intel
®
I/O Connectvty Desgn и предназначен
для подключения высокоскоростных периферийных устройств, таких как USB
HDD, цифровые камеры, MP3 плееры, принтеры, модемы и им подобные.
1.VC
C
3.USB 0
-
10.NC
5.USB 0
+
7
.Grou n d
9.No
Pin
8
.Grou n d
6.USB 1
+
4.USB 1
-
2.VC
C
* Компоненты системной платы в изображении только для справки.
Выносная планка USB
(опционально)
Внимание
ВНИМАНИЕ, во избежание повреждений, контакты VCC и GND должны быть
правильно подключены.
Порт JUSB1 (красный знак) поддерживает новую технологию MSI-Super-Char-
ger. В соответствии с технологией Super-Charger, JUSB1 может обеспечить
функцию зарядки только в состояниях S0 (система включена), S3 (спящий
режим) & S5 (система выключена, но находится под напряжением). Однако, в
таком режиме, синхронизация устройста с системой невозможна и её нельзя
будет “разбудить” через JUSB1.
Технология Super-Charger. В режиме S3 (спящий режим)/ S5 (система
выключена, но находится под напряжением), чтобы обеспечить стабильную
зарядку, рекомендуется подключать только одно устройство.
Технология Super-Charger доступна на специальных моделях плат, список
которых вы можете найти на сайт MSI.
•
•
•
•
