14
M2_1~2 : Slots M.2 (Touche M)
Installer le SSD M.2 dans le slot M.2 comme indiqué ci-dessous.

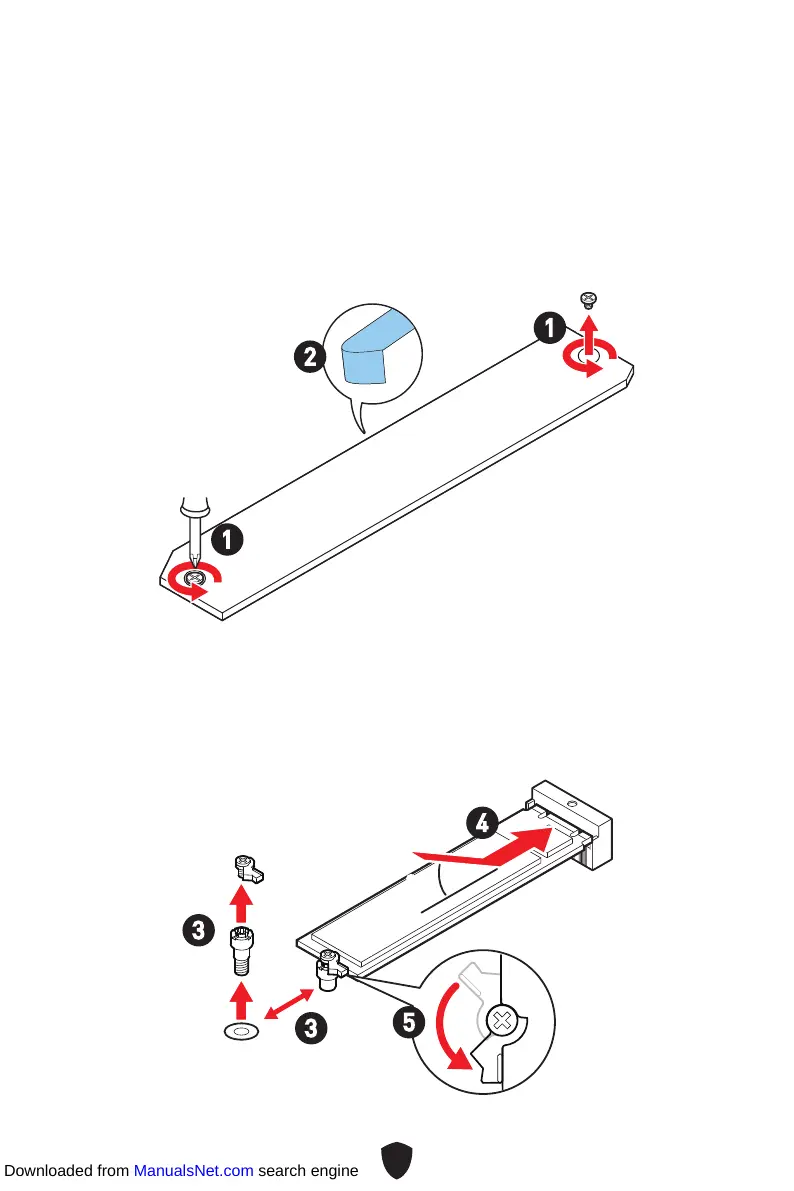

Installation du module M.2
Pour le slot M2_1
1. Desserrez les vis de la plaque M.2 SHIELD FROZR.
2. Retirez la plaque M.2 SHIELD FROZR et retirez le film de protection du pad
thermique.
2
1
1
3. Retirez (pour SSD 22110) ou déplacez (pour SSD 2260/2242) le clip EZ M.2 selon la
longueur du SSD. Ignorez cette étape si vous installez un SSD 2280.
4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés.
5. Faites pivoter le clip EZ M.2 pour fixer le SSD M.2. Ignorez cette étape si vous
installez un SSD 22110.
30º30º
3
3
4
5
