Übersicht der Komponenten
Wichtig
y Intel
®
RST unterstützt nur PCIe M.2 SSD mit UEFI ROM.
y Intel
®
Optane
™
Technik.
Video-Demonstration
Eine anschauliche Darstellung zur
Installation eines M.2 Moduls finden Sie
im Video.
http://youtu.be/JCTFABytrYA
M2_1, M2_2: M.2 Steckplätze (Key M)

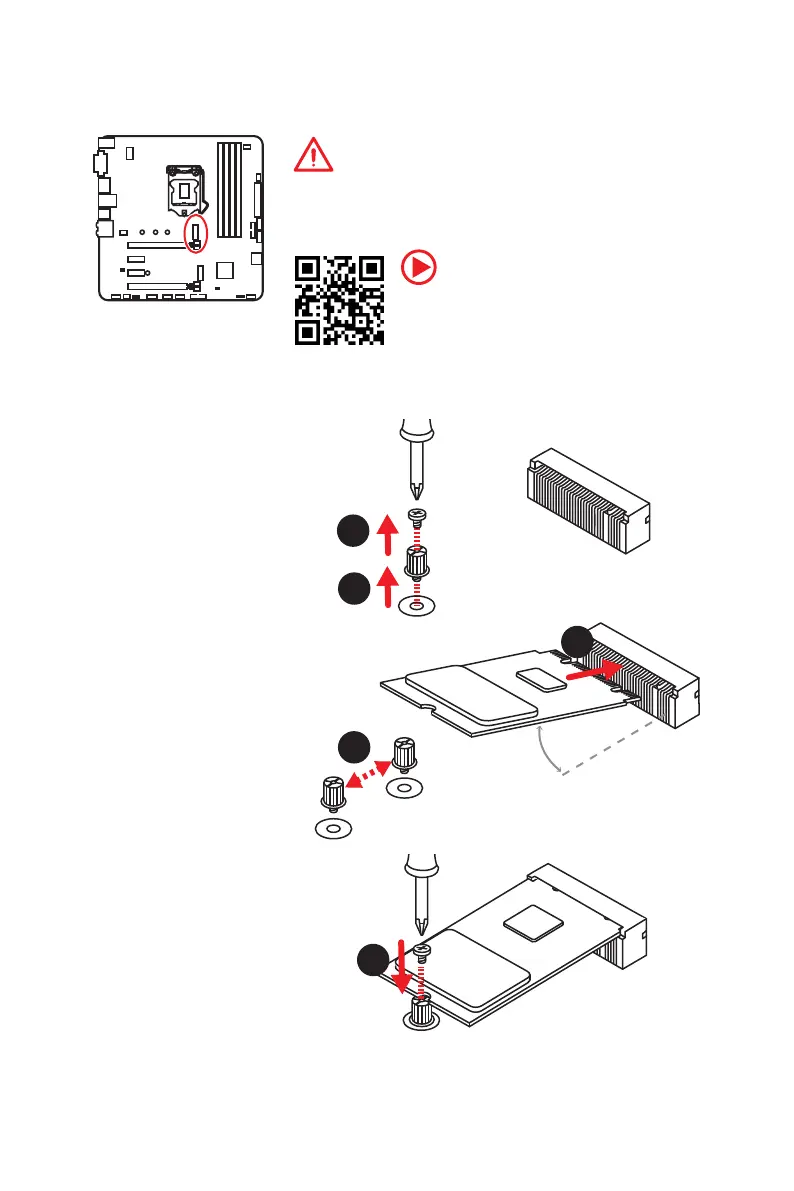

Installation eines M.2 Moduls
1
2
3
30°
3. Befestigen Sie den
Schraubsockel in dem
Loch, welches zur Länge
des M.2 Moduls passt.
4. Stecken Sie das M2-Modul
in den M2-Steckplatz in
einem 30-Grad-Winkel.
5. Setzen Sie die Schraube
in die Aussparung an der
Hinterkante des M2-
Modul und schrauben Sie
sie in den Schraubsockel.
1. Entfernen Sie die
Schraube aus dem
Schraubsockel.
2. Entfernen Sie den
Schraubsockel.
4
5

MSI Z370M MORTAR Specifications

General

Form Factor	Micro ATX
Socket	LGA 1151
Chipset	Intel Z370
Memory Type	DDR4
Memory Slots	4
Max Memory	64 GB
PCIe x16 Slots	2
PCIe x1 Slots	2
SATA 6Gb/s	6
M.2 Slots	2
USB 3.1 Gen1 (Rear)	2
USB 2.0 (Rear)	2
Audio	Realtek ALC892 Codec
RAID Support	0, 1, 5, 10
Memory Speed	4000(OC)/ 3866(OC)/ 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC)/ 3333(OC)/ 3300(OC)/ 3200(OC)/ 3000(OC)/ 2800(OC)/ 2666/ 2400/ 2133 MHz
USB 3.1 Gen2 (Rear)	1
