36
Rev. 09.12.2016
3. Zamknąć zawór upustowy znajdujący się w pobliżu dźwigni pompki ręcznej poprzez przekręcenie go
zgodnie z kierunkiem ruchu wskazówek zegara.
4. Pompować rączką aż tłok zbliży się do obrabianego elementu.
5 Wyrównać w osi obrabiany element i tłok w celu zapewnienia symetrycznie rozłożonego docisku.
6. Gdy tłok będzie znajdował się przy elemencie, należy bacznie kontrolować wskazania manometru, aby
nie przeciążyć prasy. (Maksymalny nacisk prasy to 666bar / 9656psi -30TON
7. Przyłożyć nacisk na obrabiany element poprzez dalsze pompowanie aż do uzyskanie oczekiwanego
rezultatu.
Cofanie tłoka:
1. Należy zaprzestać używania dźwigni, oraz powoli otworzyć zawór upustowy poprzez przekręcenie go
w kierunku przeciwnym do ruchu wskazówek zegara. Zabezpieczyć obrabiany element, aby nie spadł
ze stolika podczas upuszczania ciśnienia.
2. Usunąć obrabiany element dopiero, gdy tłok jest całkowicie cofnięty.
MSW-WP-30T-P
Działanie

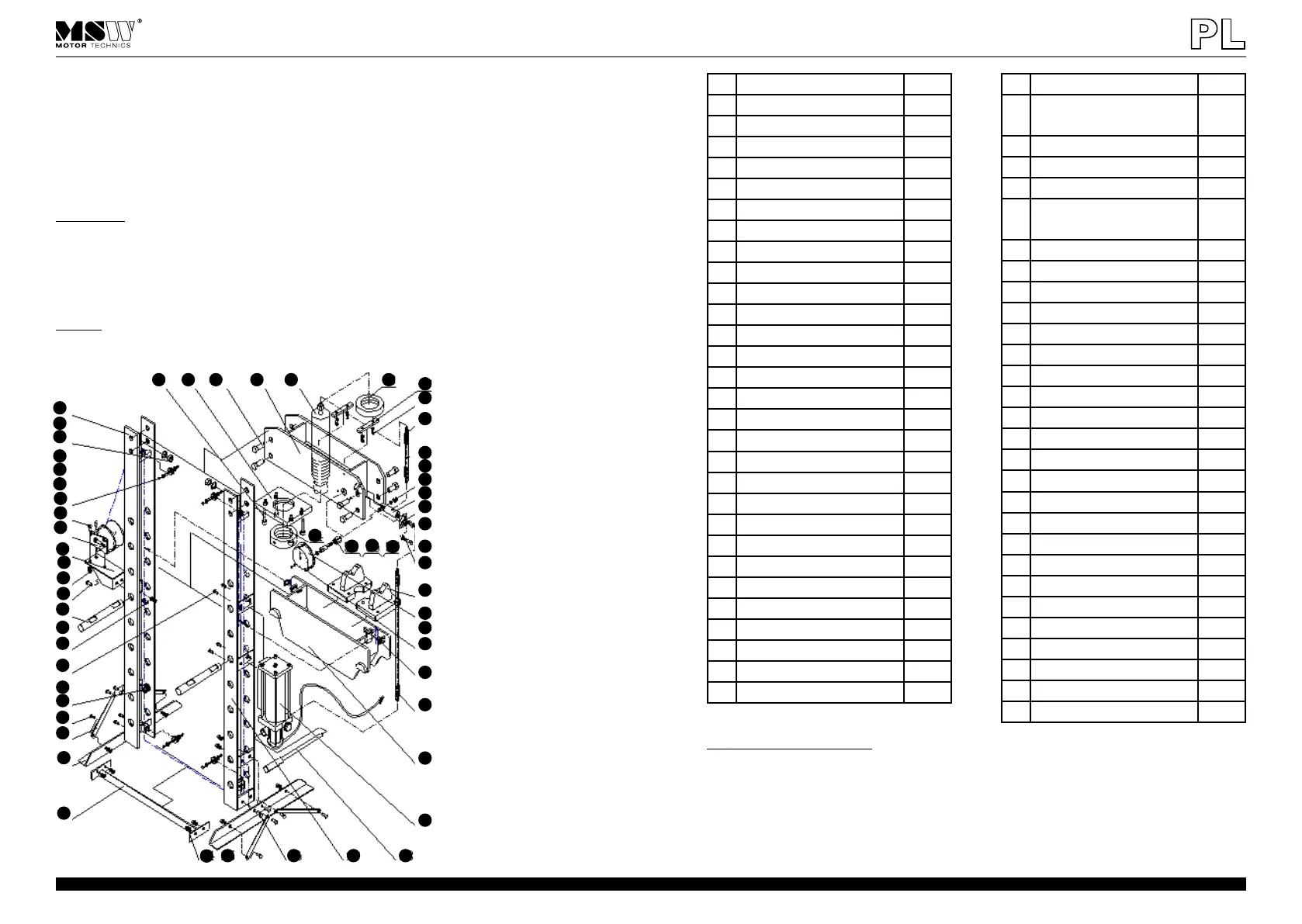

Sposób montażu prasy hydraulicznej:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
53 52 51 50 49 48
47
46
45
44
43
42
41
40
39
38
37
36
35
33
32
31
30
29
28272625
24
54
55
56
57
37
Rev. 09.12.2016
Nr Opis Ilość
1. Słupek lewy 1
2. Podkładka Ø20 8
3. Śruba M20 8
4. Śruba M10x15 8
5. Podkładka Ø10 8
6. Oś rolki 4
7. Rolka 4
8. Śruba M10x30 3
9. Wyciągarka 1
10. Podpora wyciągarki 1
11. Podkładka Ø10 3
12. Nakrętka M10 3
13. Śruba M10x30 2
14. Trzpień 2
15. Podkładka Ø10 2
16. Śruba M10 2
17. Śruba M10x15 4
18. Podkładka Ø10 8
19. Nakrętka M10 8
20. Śruba M10 8
21. Wspornik nóżki 4
22. Nóżka 2
23. Dolny wspornik 1
24. Podkładka Ø10 4
25. Nakrętka M10 4
26. Śruba M10x30 4
27. Słupek prawy 1
28. Rączka 1
29. Pompka / silnik pneumatyczny 1
Nr Opis Ilość
30. Regulowana podpora stołu
roboczego
1
31. Wąż hydrauliczny 1
32. Linka stalowa 2
33. Podkładka Ø5 3
34. Wkręty do mocowania mano-
metru M5x10
3
35. Manometr 1
36. Płyta stołu roboczego 2
37. Podkładka Ø10 1
38. Śruba M10x20 1
39. Szybkozłączka 1
40. Płytka mocująca 1
41. Rozgałęźnik hydrauliczny 1
42. Podkładka Ø10 1
43. O-ring Ø9x2.65 1
44. Nakrętka M10 1
45. Wąż hydrauliczny 1
46. Podkładka sprężynująca 4
47. Płytka 2
48. Górne mocowanie siłownika 1
49. Siłownik 1
50. Górna belka 1
51. Śruba M20x40 8
52. Płyta mocująca cylinder 1
53. Śruba M8x65 4
54. Dolne mocowanie siłownika
55. O-ring Ø12.5x1.8 1
56. Środkowe złącze manometru 1
57. Złącze manometru 1
Prasowanie (ruch roboczy tłoka):
1. Ustawić stół roboczy na wybraną wysokość za pomocą wyciągarki z liną stalową, aby to zrobić należy
przestawić hamulec znajdujący się przy zębatce korby na pozycję środkową, ustawić stół na żądaną
wysokość i zabezpieczyć go dwoma trzpieniami mocującymi.
2. W przypadku korzystania z silnika pneumatycznego podłączyć wąż sprężonego powietrza do zaworu
wyposażonego w szybkozłączkę.
3. Umieścić obrabiany element na stole roboczym.
34
