38
Rev. 09.12.2016
4. Zamknąć zawór upustowy znajdujący się w pobliżu dźwigni pompki ręcznej poprzez przekręcenie go
zgodnie z kierunkiem ruchu wskazówek zegara.
5. Pompować rączką (lub w przypadku używania silnika pneumatycznego wciskając przycisk na zaworze)
aż tłok zbliży się do obrabianego elementu.
6. Wyrównać w osi obrabiany element i tłok w celu zapewnienia symetrycznie rozłożonego docisku.
7. Gdy tłok będzie znajdował się przy elemencie, należy bacznie kontrolować wskazania manometru, aby
nie przeciążyć prasy. (Maksymalny nacisk prasy to 666bar / 9656psi -30TON
8. Przyłożyć nacisk na obrabiany element poprzez dalsze pompowanie aż do uzyskanie oczekiwanego
rezultatu.
Cofanie tłoka:
1. Należy zaprzestać używania dźwigni (oraz zaprzestać dalszego pompowania powietrza), następnie
powoli otworzyć zawór upustowy poprzez przekręcenie go w kierunku przeciwnym do ruchu
wskazówek zegara. Zabezpieczyć obrabiany element, aby nie spadł ze stolika podczas upuszczania
ciśnienia.
2. Usunąć obrabiany element dopiero, gdy tłok jest całkowicie cofnięty.
MSW-WP-50T-P
Działanie

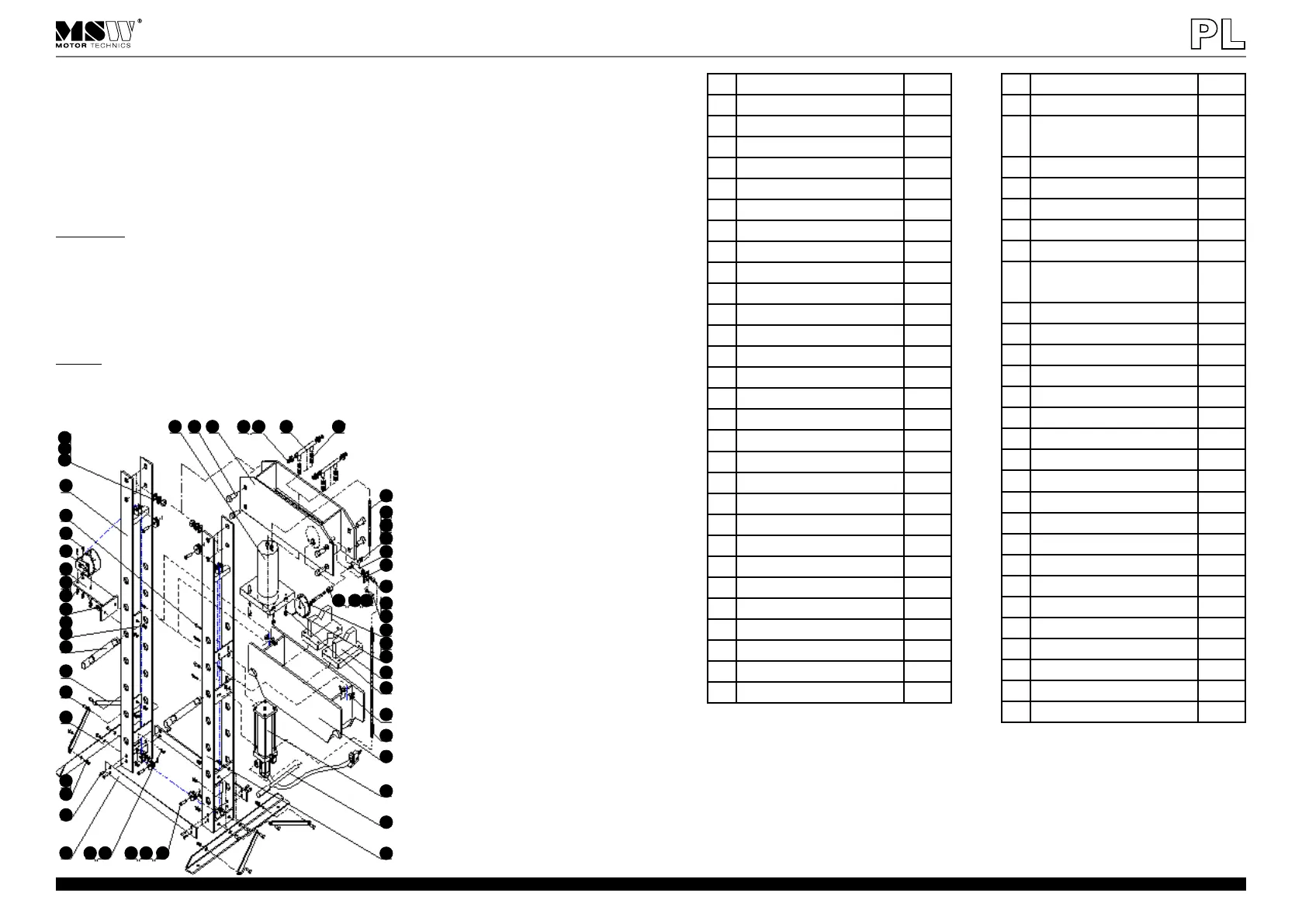

Sposób montażu prasy hydraulicznej:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 22 23 24 25 26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47484950515253
54 5556
39
Rev. 09.12.2016
Nr Opis Ilość
1. Podkładka sprężynująca Ø22 8
2. Podkładka Ø22 8
3. Nakrętka M22 8
4. Słupek lewy 1
5. Śruba M10x20 4
6. Śruba M10x30 3
7. Wyciągarka 1
8. Podpora wyciągarki 1
9. Podkładka Ø10 3
10. Nakrętka M10 3
11. Śruba M10x30 2
12. Podkładka Ø10 2
13. Nakrętka M10 2
14. Trzpień 2
15. Wspornik nóżki 4
16. Śruba M12x30 12
17. Nóżka 2
18. Podkładka Ø12 12
19. Nakrętka M12 12
20. Śruba M12x35 8
21. Wspornik 2
22. Podkładka Ø12 8
23. Nakrętka M12 8
24. Oś rolki 4
25. Rolka 4
26. Zawleczka Ø4x18 4
27. Słupek prawy 1
28. Rączka 1
29. Pump / Druckluftmotor 1
Nr Opis Ilość
29. Pompka / silnik pneumatyczny 1
30. Regulowana podpora stołu
roboczego
1
31. Wąż hydrauliczny 1
32. Linka stalowa 2
33. Śruba M10x65 4
34. Płyta stołu roboczego 2
35. Podkładka Ø5 3
36. Wkręty do mocowania mano-
metru M5x10
3
37. Manometr 1
38. Podkładka Ø10 1
39. Śruba M10x20 1
40. Szybkozłączka 1
41. Płytka mocująca 1
42. Rozgałęźnik hydrauliczny 1
43. Podkładka Ø10 1
44. O-ring Ø9x2.65 1
45. Nakrętka M10 1
46. Wąż hydrauliczny 1
47. Podkładka sprężynująca 4
48. Oś rolki 2
49. Rolka 4
50. Podkładka sprężynująca Ø15 4
51. Górna belka 1
52. Śruba M22x60 8
53. Siłownik 1
54. O-ring Ø12.5x1.8 1
55. Środkowe złącze manometru 1
56. Złącze manometru 1
