Accertarsi che il materiale in lavorazione sia pulito e che le suddette condizioni siano soddisfatte, ciò
signica che esso non deve poter sbriciolarsi, rompersi o presentare carenze elastiche.
MSW-WP-10T
Effetto

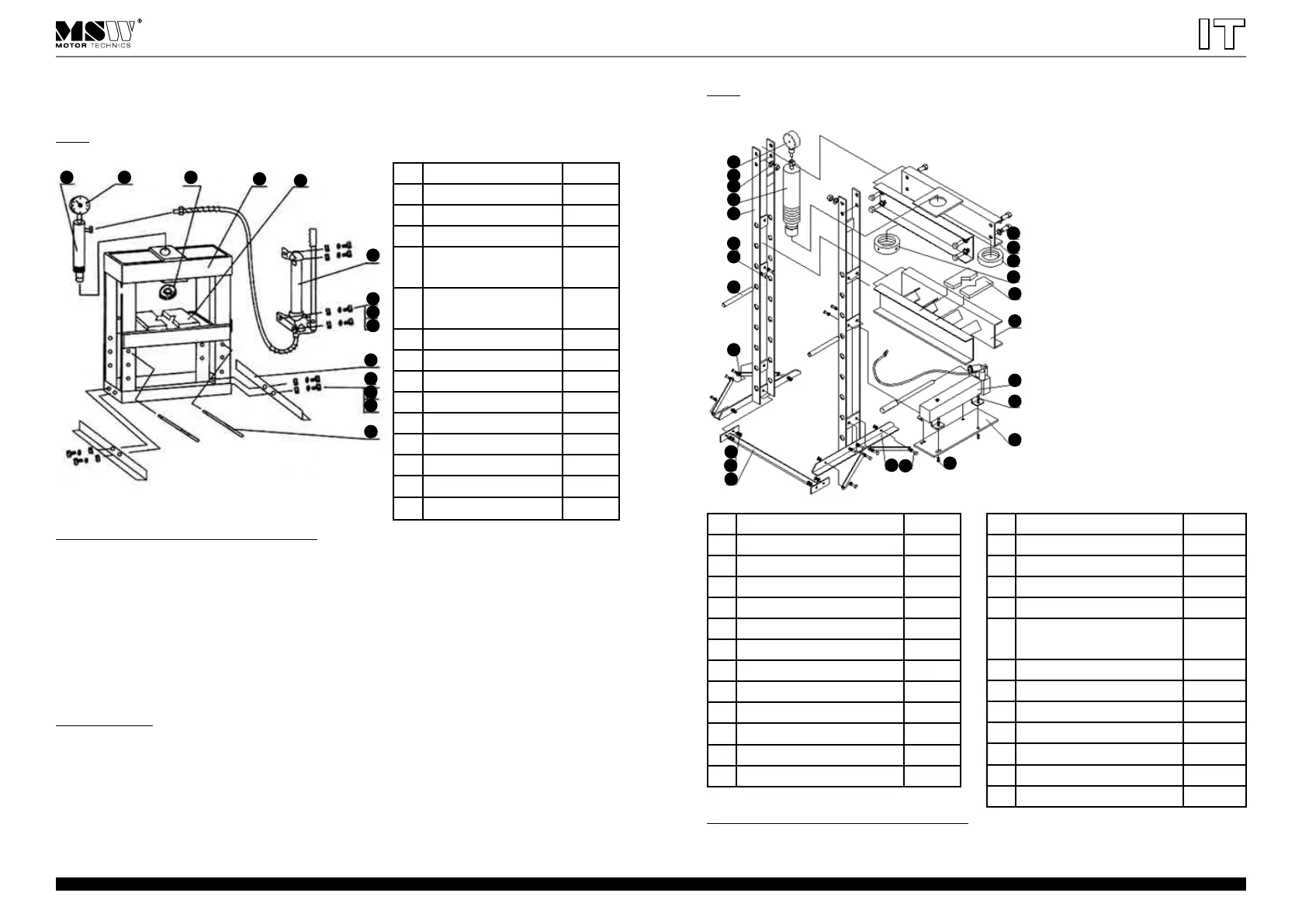

Montaggio della pressa idraulica:
Rev. 09.12.2016
1 2 3
4
5
6
7
8
9
10
11
12
13
14
N. Descrizione Quantità
1. Pistone 1
2. Manometro 1
3. Montaggio 1
4. Struttura superiore della
barra
1
5. Piano di lavoro della
pressa
2
6. Pompa 1
7. Viti M8x25 4
8. Rondelle 4
9. Dadi/madri M8 4
10. Perni 2
11. Piedini 2
12. Viti M8x25 4
13. Rondelle 4
14. Dadi/madri M8 4
Pressare (movimento di funzionamento del pistone):
1. Regolare il piano da lavoro all'altezza voluta e ssarlo con due bulloni.
2. Metta il pezzo in lavorazione sul piano da lavoro.
3. Chiudere la valvola di satamento posizionata vicino la pompa a mano girandola in senso orario.
4. Pompare in modo tale che il pistone si avvicini all'elemento da lavorare.
5. Allineare l'elemento da lavorare sia all'asse che al pistone in modo tale da accertare una pressione
simmetricamente distribuita.
6. Non appena il pistone si trova sull'elemento controllare minuziosamente il manometro così che la
pressa non sia sovraccaricata (pressione massima della pressa: 617bar/8940psi -10 t).
7. Adattare la pressione all'elemento in lavorazione tramite ulteriore pompaggio no a raggiungere il
parametro desiderato.
Ritirata del pistone:
1. L'uso della leva deve essere così regolato in maniera tale che la valvola di satamento possa lentamente
essere aperta girandola in senso antiorario. Assicurare l'elemento in lavorazione così che non cada a
causa della pressione esercitata sulla supercie di lavoro.
2. Estrarre poi l'elemento lavorato solo a pistone completamente riallontanato.
63
Rev. 09.12.2016
MSW-WP-30T
Effetto
Montaggio della pressa idraulica:
N. Descrizione Quantità
1. Manometro 1
2. Rondelle M20 16
3. Dadi/madri M20 8
4. Pistone 1
5. Piloni 2
6. Rondelle 2
7. Viti M10x25 2
8. Perni 2
9. Appoggi 4
10. Muttern M10 14
11. Unterlagen M10 34
12. Stütze 1
N. Descrizione Quantità
13. Viti M10x25 12
14. Piedini 2
15. Piano da lavoro 1
16. Pompa 1
17. Supporto regolabile del piano
da lavoro
1
18. Piano di lavoro della pressa 2
19. Pistoni superiori 1
20. Pistoni inferiori 1
21. Barre 1
22. Schrauben M20x35 8
23. Schrauben M10x25 4
24. Muttern M10 4
1
2
3
4
5
6
7
8
9
10
11
12
14
13
25
15
23
16
17
18
19
20
21
22
Pressare (movimento di funzionamento del pistone):
1. Regolare il piano da lavoro all'altezza voluta e ssarlo con due bulloni.
2. Mettere il pezzo in lavorazione sul piano da lavoro.
Elenco della tabella:
