3. Chiudere la valvola di satamento posizionata vicino la pompa a mano girandola in senso orario.
4. Pompare in modo tale che il pistone si avvicini allìelemento da lavorare.
5. Allineare l'elemento da lavorare sia all'asse che al pistone in modo tale da accertare una pressione
simmetricamente distribuita.
6. Non appena il pistone si trova sull'elemento controllare minuziosamente il manometro così che la
pressa non sia sovraccaricata (pressione massima della pressa: 666bar/9656psi -30 t).
7. Adattare la pressione all'elemento in lavorazione tramite ulteriore pompaggio no a raggiungere il
parametro desiderato.
Ritirata del pistone:
1. L'uso della leva deve essere così regolato in maniera tale che la valvola di satamento possa lentamente
essere aperta girandola in senso antiorario. Assicurare l'elemento in lavorazione così che non cada a
causa della pressione esercitata sulla supercie di lavoro.
2. Estrarre poi l'elemento lavorato solo a pistone completamente riallontanato.
MSW-WP-30T-P
Effetto

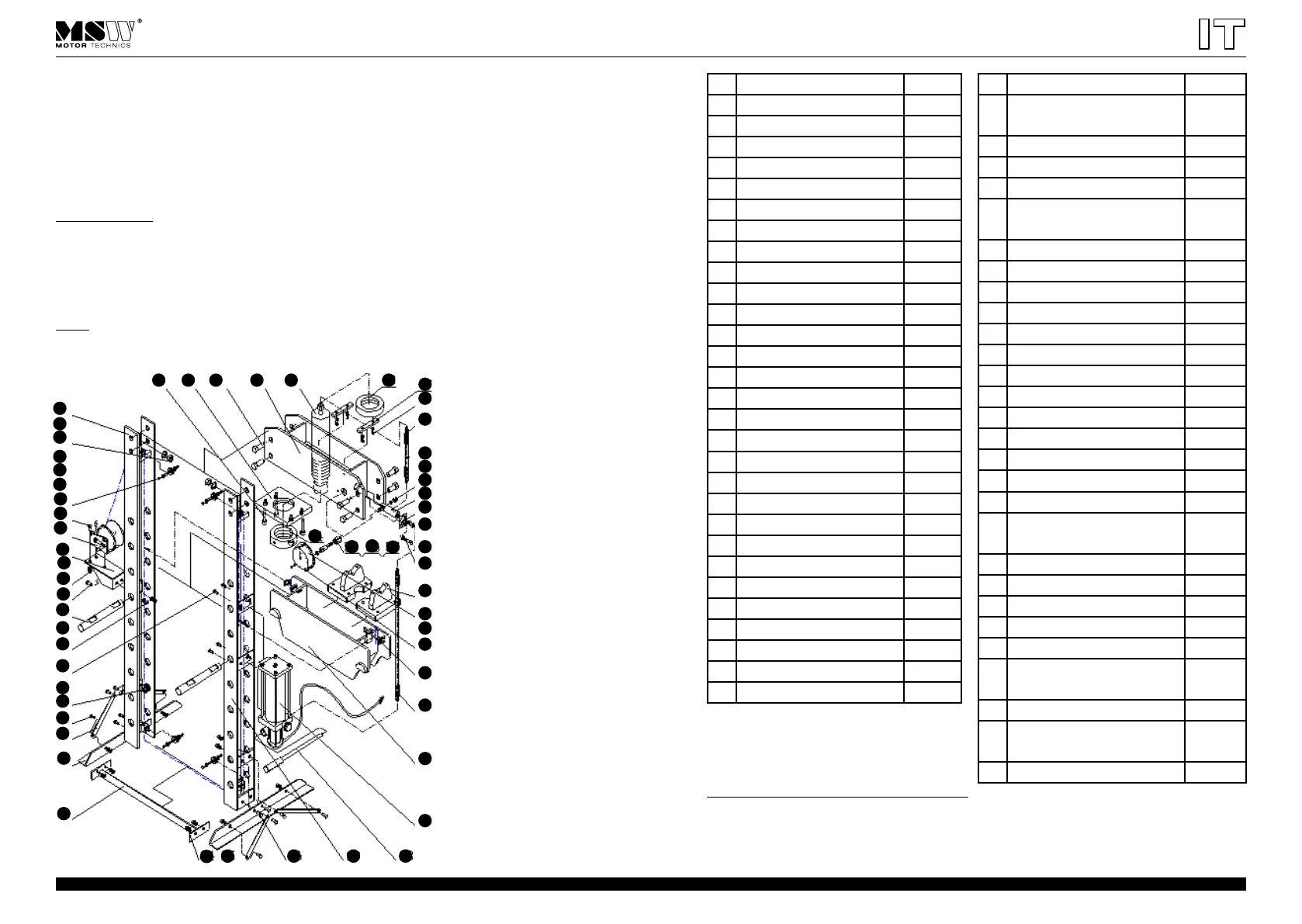

Montaggio della pressa idraulica:
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
53 52 51 50 49 48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28272625
24
54
55
56
57
65
Rev. 09.12.2016
N. Descrizione Quantità
1. Alloggiamento a sinistra 1
2. Rondelle Ø20 8
3. Viti M20 8
4. Viti M10x15 8
5. Rondelle Ø10 8
6. Asse del rullo 4
7. Rullo 4
8. Viti M10x30 3
9. Argano di avviamento 1
10. Supporto dell'argano 1
11. Rondelle Ø10 3
12. Dadi/madri M10 3
13. Viti x30 2
14. Perni 2
15. Rondelle Ø10 2
16. Viti M10 2
17. Viti M10x15 4
18. Rondelle Ø10 8
19. Dadi/madri M10 8
20. Viti M10 8
21. Supporti - piedini 4
22. Piedini 2
23. Supporti inferiori 1
24. Rondelle Ø10 4
25. Dadi/madri M10 4
26. Viti M10x30 4
27. Alloggiamento a destra 1
28. Griff 1
29. Pump / Druckluftmotor 1
N. Descrizione Quantità
30. Supporto regolabile del piano
da lavoro
1
31. Tubo essibile idraulico 1
32. Cavo d'acciaio 2
33. Rondelle Ø5 3
34. Viti per il montaggio del mano-
metro M5x10
3
35. Manometro 1
36. Piano di lavoro della pressa 2
37. Rondelle Ø10 1
38. Viti M10x20 1
39. Collegamento veloce 1
40. Giunto di supporto 1
41. Compensatore idraulico 1
42. Rondelle Ø10 1
43. Anelli a O Ø9x2.65 1
44. Dadi/madri M10 1
45. Tubo essibile idraulico 1
46. Rondelle elastiche 4
47. Piastre 2
48. Collegamento superiore del
motore
1
49. Servomotore 1
50. Barre superiori 1
51. Viti M20x40 8
52. Cilindro del giunto di supporto 1
53. Viti M8x65 4
54. Collegamento del motore
inferiore
1
55. Anello a O Ø12.5x1.8 1
56. Connettore centrale di misu-
razione
1
57. Connettore del manometro 1
Pressare (movimento di funzionamento del pistone):
1. Porre la supercie di lavoro all'altezza selezionata per mezzo dell'argano del cavo d'acciaio; a tale
scopo il freno, che si trova vicino ala manovella dentata, deve essere impostato nella posizione centrale;
il piano sarà in seguito portato all'altezza desiderata e ssato con due perni di ssaggio.
