66
Rev. 09.12.2016
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21 22 23 24 25 26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47484950515253
54 5556
67
Rev. 09.12.2016

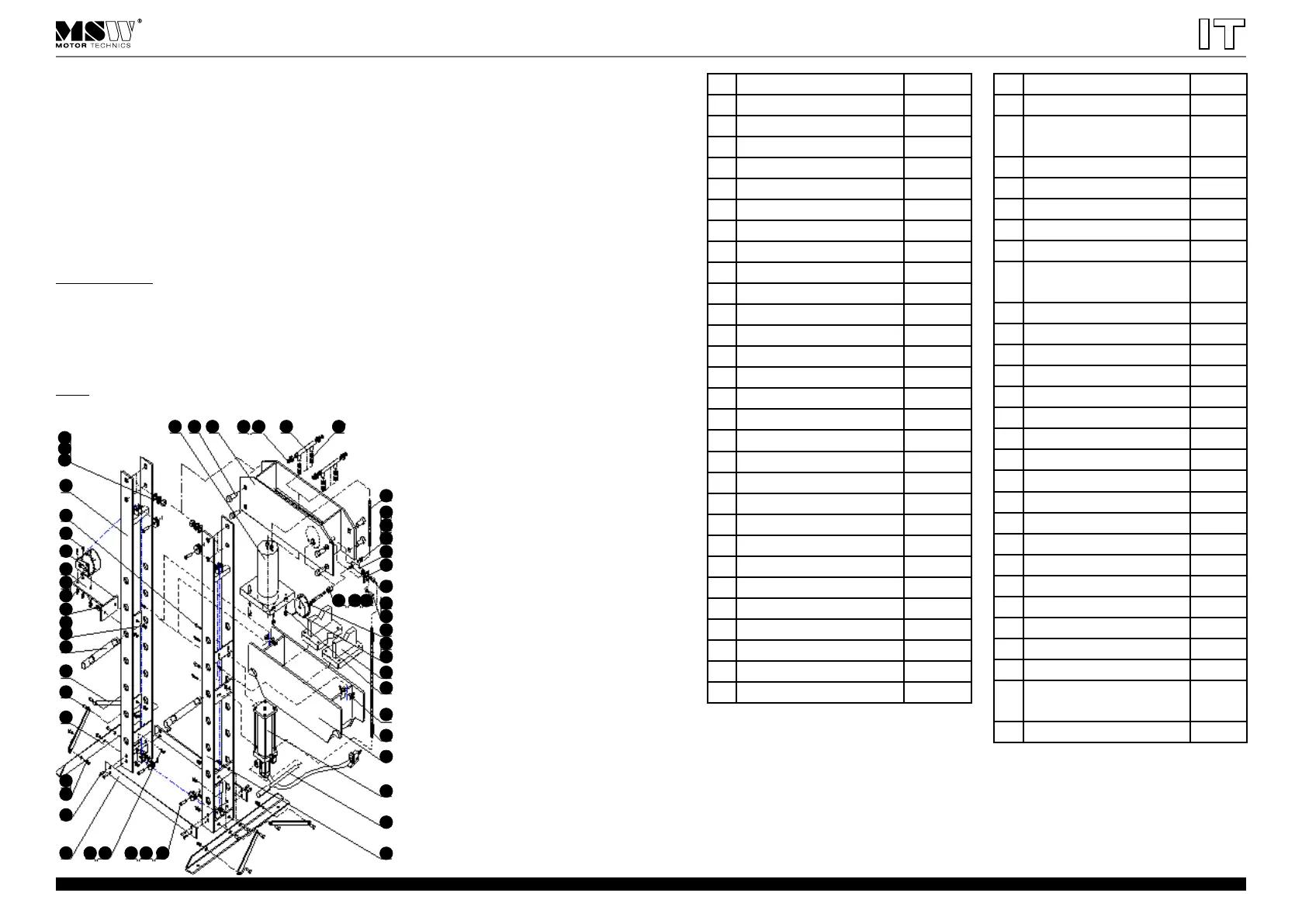

N. Descrizione Quantità
1. Rondelle elastiche Ø22 8
2. Rondelle Ø22 8
3. Dadi/madri M22 8
4. Alloggiamento a sinistra 1
5. Viti M10x20 4
6. Viti M10x30 3
7. Argano del motore 1
8. Supporto dell'argano 1
9. Rondelle Ø10 3
10. Dadi/madri M10 3
11. Viti M10x30 2
12. Rondelle Ø10 2
13. Dadi/madri M10 2
14. Perni 2
15. Supporti dei piedini 4
16. Viti M12x30 12
17. Piedini 2
18. Rondelle Ø12 12
19. Dadi/madri M12 12
20. Viti M12x35 8
21. Appoggi 2
22. Rondelle Ø12 8
23. Dadi/madri M12 8
24. Asse del rullo 4
25. Rullo 4
26. Coppiglia Ø4x18 4
27. Alloggiamento a destra 1
28. Maniglia 1
29. Pump / Druckluftmotor 1
N. Descrizione Quantità
29. Pompa/motore pneumatico 1
30. Supporto regolabile del piano
da lavoro
1
31. Tubo essibile idraulico 1
32. Cavo d'acciaio 2
33. Viti M10x65 4
34. Piano di lavoro della pressa 2
35. Rondelle Ø5 3
36. Viti per il montaggio del
manometro M5x10
3
37. Manometro 1
38. Rondelle Ø10 1
39. Viti M10x20 1
40. Attacco rapido 1
41. Giunto di supporto 1
42. Spinterogeno idraulico 1
43. Rondelle Ø10 1
44. Anelli a O Ø9x2.65 1
45. Dadi/madri M10 1
46. Tubo essibile idraulico 1
47. Rondelle elastiche 4
48. Asse del rullo 2
49. Rullo 4
50. Rondelle elastiche Ø15 4
51. Elemento portante superiore 1
52. Viti M22x60 8
53. Servomotore 1
54. Anello a O Ø12.5x1.8 1
55. Collegamento centrale del
manometro
1
56. Connettore del manometro 1
2. Quando si utilizza un motore pneumatico, il tubo essibile deve esservi collegato tramite la valvola a
attacco rapido fornita.
3. Mettere il pezzo da lavorare sul piano da lavoro.
4. Chiudere la valvola di satamento posizionata vicino la pompa a mano girandola in senso orario.
5. Pompare con la leva (utilizzando il motore pneumatico sopra il tasto della valvola), no a che il pistone
si avvicini al pezzo da lavorare.
6. Allineare l'elemento da lavorare sia all'asse che al pistone in modo tale da accertare una pressione
simmetricamente distribuita.
7. Non appena il pistone si sia avvicinato all'elemento da lavorare controllare minuziosamente l'indicazione
del manometro così che la pressa non sia sovraccaricata (pressione massima: 666 bar/9656 PSI - 30 t).
8. Regolare la pressione di applicazione sull'elemento tramite ulteriore pompaggio no al raggiungimento
dell'impostazione desiderata.
Ritirata del pistone:
1. L'uso della leva deve essere così regolato (per esempio tramite ulteriore pompaggio) in maniera tale
che la valvola di satamento possa lentamente essere aperta girandola in senso antiorario. Assicurare
l'elemento in lavorazione così che non cada a causa della pressione esercitata sulla supercie di lavoro.
2. Estrarre poi l'elemento lavorato solo a pistone completamente riallontanato.
MSW-WP-50T-P
Effetto
Montaggio della pressa idraulica:
