8
Rev. 09.12.2016
9
Rev. 09.12.2016
3. Schließen Sie das Entlüftungsventil in der Nähe der Hebelhandpumpe, indem sie dieses in Richtung des
Uhrzeigersinns drehen.
4. Pumpen Sie mit dem Handstück, bis sich der Kolben dem Werkstück annähert.
5. Richten Sie das zu bearbeitende Element an der Achse und dem Kolben aus, um einen symmetrisch
verteilten Druck zu gewährleisten.
6. Wenn sich der Kolben am Element bendet, muss der Manometer genau geprüft werden, damit die
Presse nicht überlastet wird (maximaler Druck der Presse: 666bar / 9656psi -30 t).
7. Passen Sie den Druck an das bearbeitete Element durch weiteres Pumpen an, bis der gewünschte
Parameter erreicht ist.
Rückzug des Kolbens:
1. Die Verwendung des Hebels muss eingestellt werden, das Ablassventil ist langsam zu öffnen, indem es
entgegen dem Uhrzeigersinn gedreht wird. Sichern Sie das bearbeitete Element, damit es während des
Druckablasses nicht von der Arbeitsäche fällt.
2. Nehmen Sie das bearbeitete Element erst dann heraus, wenn der Kolben vollständig zurückgefahren
ist.

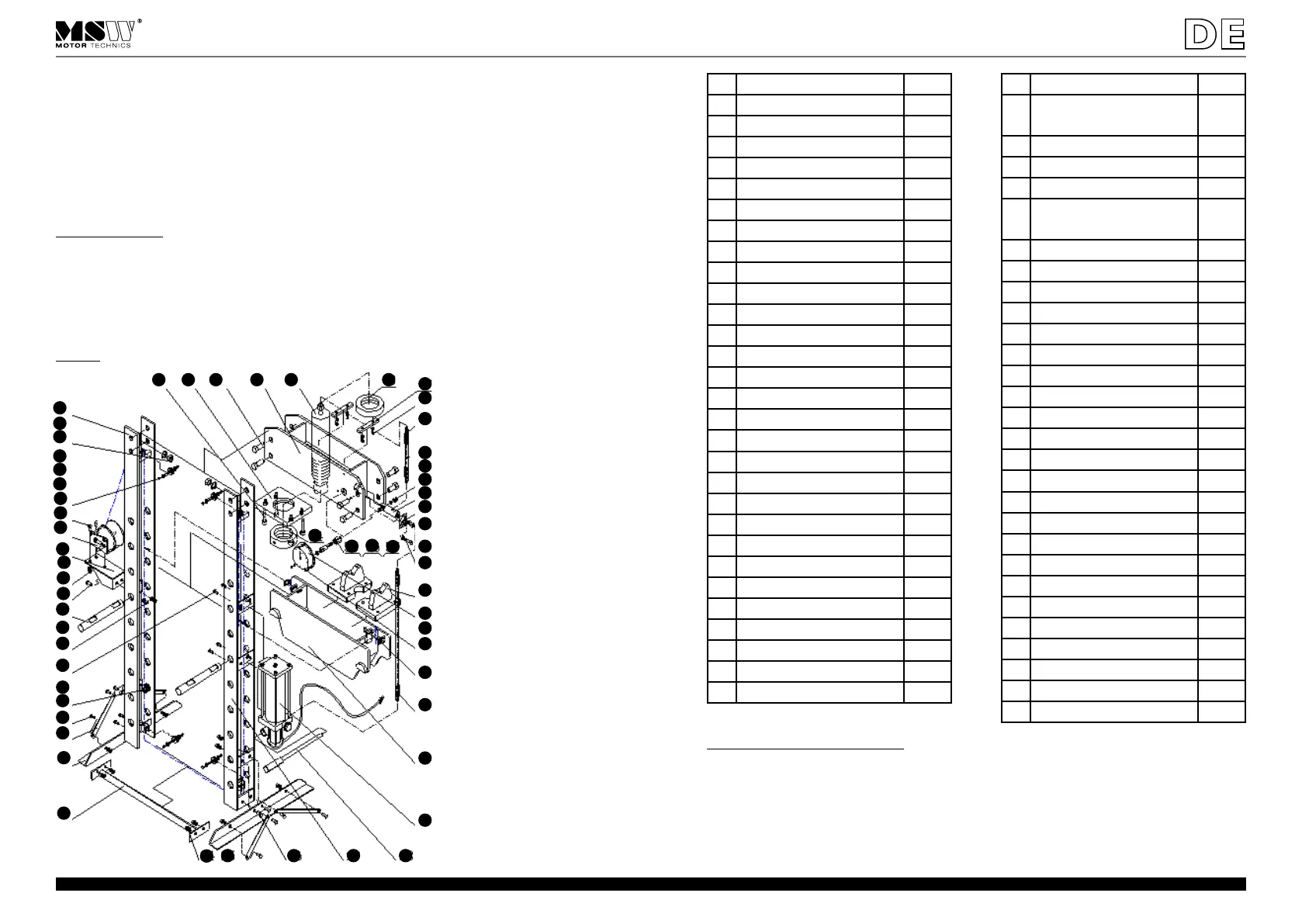

MSW-WP-30T-P
Wirkung
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
53 52 51 50 49 48
47
46
45
44
43
42
41
40
39
38
37
36
35
34
33
32
31
30
29
28272625
24
54
55
56
57
Nr. Beschreibung Menge
1. Posten links 1
2. Unterlagen Ø20 8
3. Schrauben M20 8
4. Schrauben M10x15 8
5. Unterlagen Ø10 8
6. Rollenachse 4
7. Rolle 4
8. Schrauben M10x30 3
9. Startwinde 1
10. Windenunterstützung 1
11. Unterlagen Ø10 3
12. Muttern M10 3
13. Schrauben x30 2
14. Stifte 2
15. Unterlagen Ø10 2
16. Schrauben M10 2
17. Schrauben M10x15 4
18. Unterlagen Ø10 8
19. Muttern M10 8
20. Schrauben M10 8
21. Stütze - Bein 4
22. Bein 2
23. Untere Stütze 1
24. Unterlagen Ø10 4
25. Muttern M10 4
26. Schrauben M10x30 4
27. Posten rechts 1
28. Griff 1
29. Pump / Druckluftmotor 1
Nr. Beschreibung Menge
30. Verstellbare Unterstützung
des Arbeitstisches
1
31. Hydraulikschlauch 1
32. Stahlseil 2
33. Unterlagen Ø5 3
34. Schrauben für die Montage
Manometer M5x10
3
35. Manometer 1
36. Platte - Arbeitstisch 2
37. Unterlagen Ø10 1
38. Schrauben M10x20 1
39. Schnellverbindung 1
40. Montageplatte 1
41. Hydraulikspalter 1
42. Unterlagen Ø10 1
43. O-Ringe Ø9x2.65 1
44. Mutter M10 1
45. Hydraulikschlauch 1
46. Federscheiben 4
47. Platten 2
48. Oberer Motoranschluss 1
49. Servomotor 1
50. Oberer Balken 1
51. Schrauben M20x40 8
52. Montageplattenzylinder 1
53. Schrauben M8x65 4
54. Unterer Motoranschluss
55. O-Ring Ø12.5x1.8 1
56. Zentraler Messeranschluss 1
57. Manometer-Anschluss 1
Pessen (Arbeitsbewegung des Kolbens):
1. Stellen Sie die Arbeitsäche mit Hilfe der Stahlseilwinde auf die gewählte Höhe ein; um dies
vorzunehmen muss die Bremse, die sich bei der Zahnkurbel bendet, in die Zentralposition umgestellt
werden, der Tisch wird in die gewünschte Höhe gebracht und anschließend mit zwei Befestigungsbolzen
festgestellt.
2. Wenn ein Druckluftmotor verwendet wird, muss der Druckluftschlauch an das mit einem
Schnellspanner ausgestattete Ventil angeschlossen werden.
3. Legen Sie das Werkstück auf den Arbeitstisch.
34
