MSW MSW-WP-10T User Manual

6
Es ist darauf zu achten, dass das zu bearbeitende Material sauber ist und die o.g. Anforderungen erfüllt, das
heißt, dass es nicht bröckelt, nicht bricht oder unter Belastung federnde Eigenschaften aufweist.
MSW-WP-10T
Wirkung

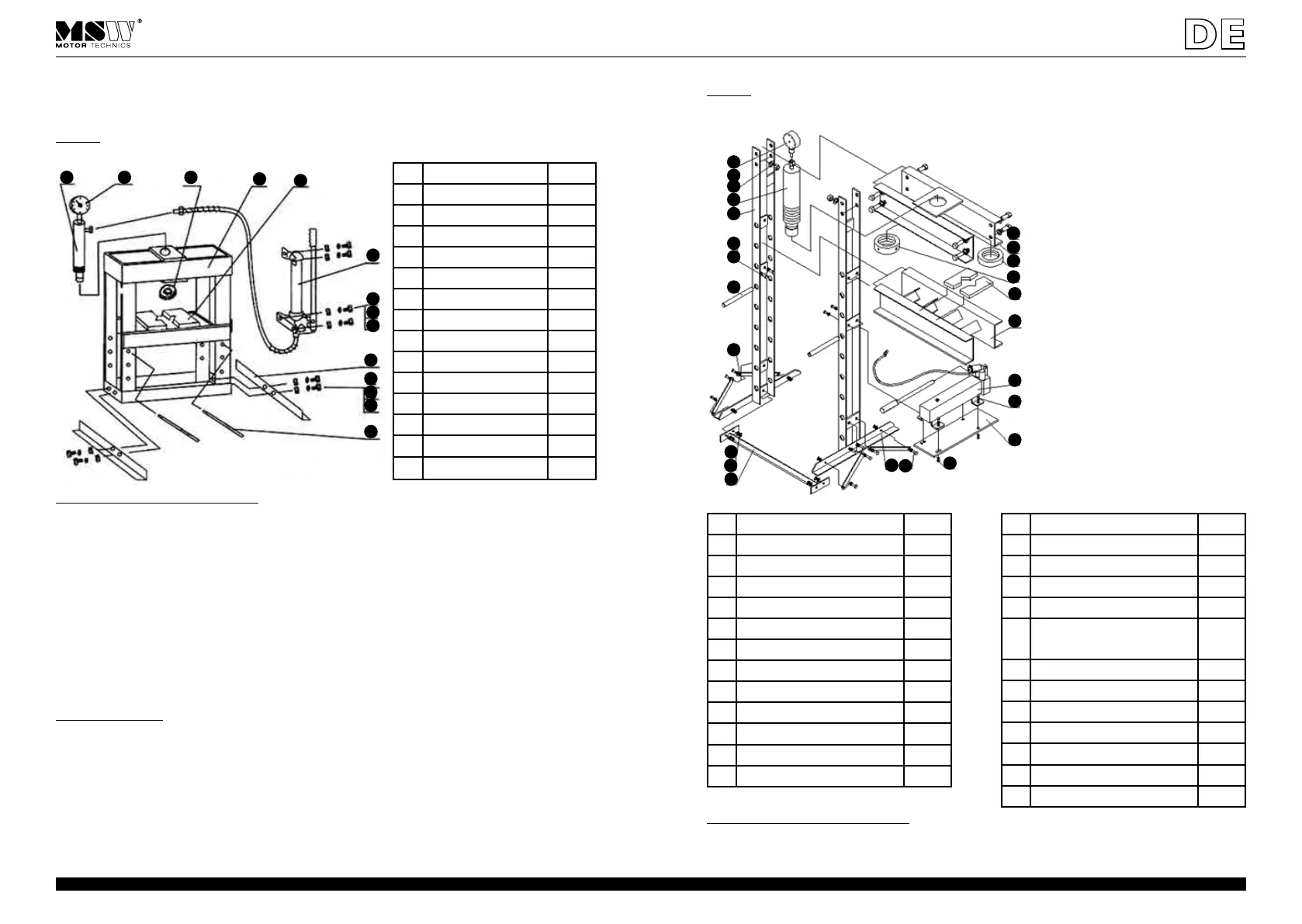

Montage der hydraulischen Presse:
Rev. 09.12.2016
7
Rev. 09.12.2016
1 2 3
4
5
6
7
8
9
10
11
12
13
14
Nr. Beschreibung Menge
1. Arbeitskolben 1
2. Manometer 1
3. Montage 1
4. Oberer Balkenrahmen 1
5. Platte Arbeitstisch 2
6. Pumpe 1
7. Schrauben M8x25 4
8. Unterlagen 4
9. Muttern M8 4
10. Stifte 2
11. Beine 2
12. Schrauben M8x25 4
13. Unterlagen 4
14. Muttern M8 4
Pressen (Arbeitsbewegung des Kolbens):
1. Stellen Sie den Arbeitstisch auf die gewünschte Höhe ein und befestigen Sie ihn mit zwei
Befestigungsschrauben.
2. Legen Sie das Werkstück auf den Arbeitstisch.
3. Schließen Sie das Entlüftungsventil in der Nähe der Hebelhandpumpe, indem sie dieses in Richtung des
Uhrzeigersinns drehen.
4. Pumpen Sie mit dem Handstück, bis sich der Kolben dem Werkstück annähert.
5. Richten Sie das zu bearbeitende Element an der Achse und dem Kolben aus, um einen symmetrisch
verteilten Druck zu gewährleisten.
6. Wenn sich der Kolben am Element bendet, muss der Manometer genau geprüft werden, damit die
Presse nicht überlastet wird (maximaler Druck der Presse: 617bar / 8940psi -10 t).
7. Passen Sie den Druck an das bearbeitete Element durch weiteres Pumpen an, bis der gewünschte
Parameter erreicht ist.
Rückzug des Kolbens:
1. Die Verwendung des Hebels muss eingestellt werden, das Ablassventil ist langsam zu öffnen, indem es
entgegen dem Uhrzeigersinn gedreht wird. Sichern Sie das bearbeitete Element, damit es während des
Druckablasses nicht von der Arbeitsäche fällt.
2. Nehmen Sie das bearbeitete Element erst dann heraus, wenn der Kolben vollständig zurückgefahren
ist.
MSW-WP-30T
Wirkung
Montage der hydraulischen Presse:
Nr. Beschreibung Menge
1. Manometer 1
2. Unterlagen M20 16
3. Muttern M20 8
4. Arbeitskolben 1
5. Pfeiler 2
6. Unterlagen 2
7. Schrauben M10x25 2
8. Stifte 2
9. Stütze 4
10. Muttern M10 14
11. Unterlagen M10 34
12. Stütze 1
Nr. Beschreibung Menge
13. Schrauben M10x25 12
14. Beine 2
15. Platte 1
16. Pumpe 1
17. Verstellbare Unterstützung
des Arbeitstisches
1
18. Platte Arbeitstisch 2
19. Obere Montage Kolben 1
20. Untere Montage Kolben 1
21. Balken 1
22. Schrauben M20x35 8
23. Schrauben M10x25 4
24. Muttern M10 4
1
2
3
4
5
6
7
8
9
10
11
12
14
13
25
15
23
16
17
18
19
20
21
22
Pressen (Arbeitsbewegung des Kolbens):
1. Stellen Sie den Arbeitstisch auf die gewünschte Höhe ein und befestigen Sie ihn mit zwei
Befestigungsschrauben.
2. Legen Sie das Werkstück auf den Arbeitstisch.
