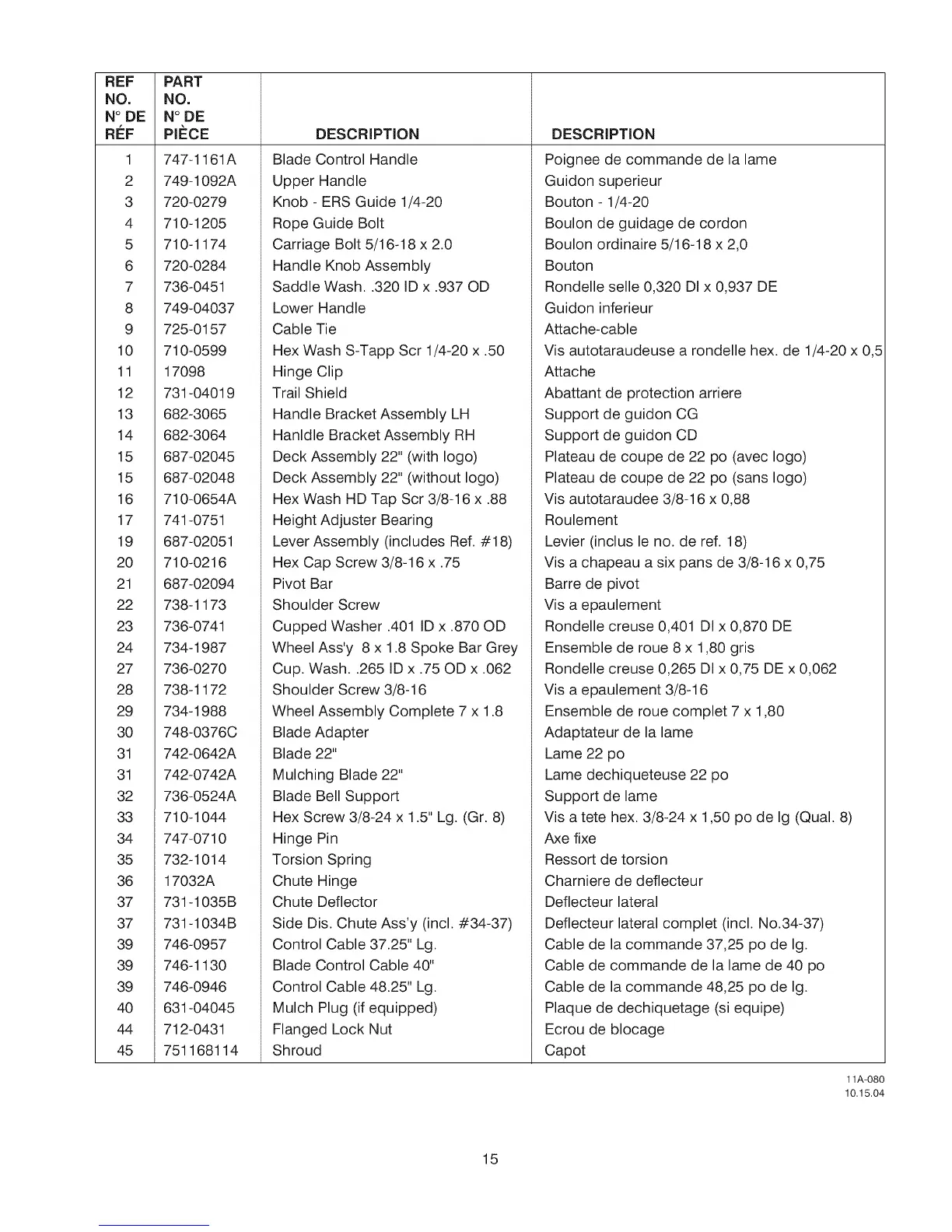

MTD 11A-083F800 User Manual

REF
NO.
N° DE
REF
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
19
20
21
22
23
24
27
28
29
30
31
31
32
33
34
35
36
37
37
39
39
39
40
44
45
PART
NO.
N°DE
PII_CE
747-1161A
749-1092A
720-0279
710-1205
710-1174
720-0284
736-0451
749-04037
725-0157
710-0599
17098
731-04019
682-3065
682-3064
687-02045
687-02048
710-0654A
741-0751
687-02051
710-0216
687-02094
738-1173
736-0741
734-1987
736-0270
738-1172
734-1988
748-0376C
742-0642A
742-0742A
736-0524A
710-1044
747-0710
732-1014
17032A
731-1035B
731-1034B
746-0957
746-1130
746-0946
631-04045
712-0431
751168114
DESCRIPTION
Blade Control Handle
Upper Handle
Knob - ERS Guide 1/4-20
Rope Guide Bolt
Carriage Bolt 5/16-18 x 2.0
Handle Knob Assembly
Saddle Wash..320 ID x .937 OD
Lower Handle
Cable Tie
Hex Wash S-Tapp Scr 1/4-20 x .50
Hinge Clip
Trail Shield
Handle Bracket Assembly LH
Hanldle Bracket Assembly RH
Deck Assembly 22" (with logo)
Deck Assembly 22" (without logo)
Hex Wash HD Tap Scr 3/8-16 x .88
Height Adjuster Bearing
Lever Assembly (includes Ref. #18)
Hex Cap Screw 3/8-16 x .75
Pivot Bar
Shoulder Screw
Cupped Washer .401 JDx .870 OD
Wheel Ass'y 8 x 1.8 Spoke Bar Grey
Cup. Wash..265 JDx .75 OD x .062
Shoulder Screw 3/8-16
Wheel Assembly Complete 7 x 1.8
Blade Adapter
Blade 22"
Mulching Blade 22"
Blade Bell Support
Hex Screw 3/8-24 x 1.5" Lg. (Gr. 8)
Hinge Pin
Torsion Spring
Chute Hinge
Chute Deflector
Side Dis. Chute Ass'y (incl. #34-37)
Control Cable 37.25" Lg.
Blade Control Cable 40"
Control Cable 48.25" Lg.
Mulch Plug (if equipped)
Flanged Lock Nut
Shroud
DESCRIPTION
Poignee de commande de la lame
Guidon superieur
Bouton - 1/4-20
Boulon de guidage de cordon
Boulon ordinaire 5/16-18 x 2,0
Bouton
Rondelle selle 0,320 DI x 0,937 DE
Guidon inferieur
Attache-cable
Vis autotaraudeuse a rondelle hex. de 1/4-20 x 0,5
Attache
Abattant de protection arriere
Support de guidon CG
Support de guidon CD
Plateau de coupe de 22 po (avec logo)
Plateau de coupe de 22 po (sans logo)
Vis autotaraudee 3/8-16 x 0,88
Roulement
Levier (inclus le no. de ref. 18)
Vis a chapeau a six pans de 3/8-16 x 0,75
Barre de pivot
Vis a epaulement
Rondelle creuse 0,401 DI x 0,870 DE
Ensemble de roue 8 x 1,80 gris
Rondelle creuse 0,265 DI x 0,75 DE x 0,062
Visa epaulement 3/8-16
Ensemble de roue complet 7 x 1,80
Adaptateur de la lame
Lame 22 po
Lame dechiqueteuse 22 po
Support de lame
Vis a tete hex. 3/8-24 x 1,50 po de Ig (Qual. 8)
Axe fixe
Ressort de torsion
Charniere de deflecteur
Deflecteur lateral
Deflecteur lateral complet (incl. No.34-37)
Cable de la commande 37,25 po de Ig.
Cable de commande de la lame de 40 po
Cable de la commande 48,25 po de Ig.
Plaque de dechiquetage (si equipe)
Ecrou de blocage
Capot
11A-080
10.15.04
15

MTD 11A-083F800 Specifications

General

Brand	MTD
Model	11A-083F800
Category	Lawn Mower
Language	English
