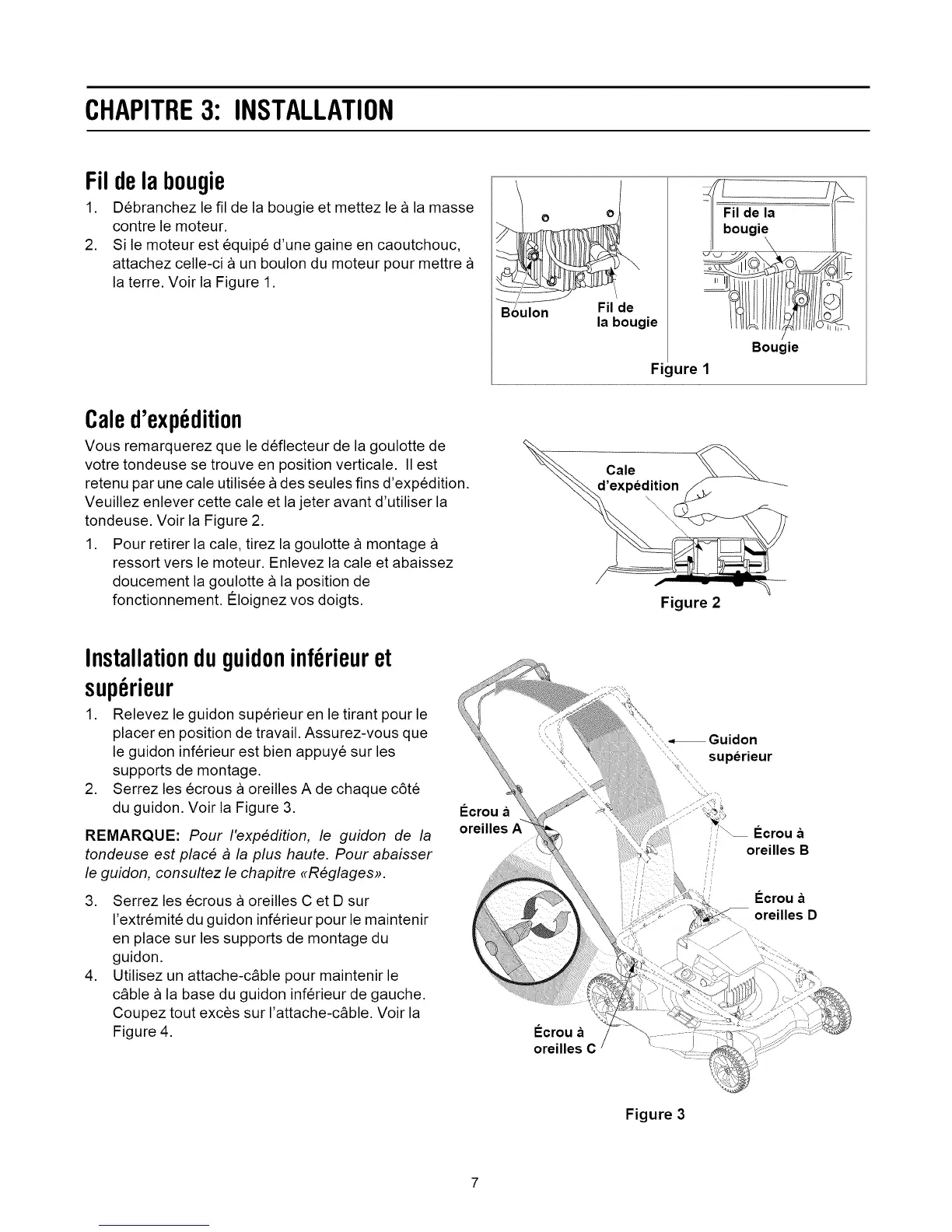

CHAPITRE3: INSTALLATION
Fil dela bougie
1. D6branchez le fil de la bougie et mettez le A la masse
contre le moteur.
2. Si le moteur est 6quip6 d'une gaine en caoutchouc,
attachez celle-ci A un boulon du moteur pour mettre A
la terre. Voir la Figure 1.
Caled'exp dition
Vous remarquerez que le d6flecteur de la goulotte de
votre tondeuse se trouve en position verticale. II est
retenu par une cale utilis6e Ades seules fins d'exp6dition.
Veuillez enlever cette cale et la jeter avant d'utiliser la
tondeuse. Voir la Figure 2.
1. Pour retirer la cale, tirez la goulotte A montage A
ressort vers le moteur. Enlevez la cale et abaissez
doucement la goulotte A la position de
fonctionnement. #loignez vos doigts.
Bc
_ulon Fil de
la bougie
Fil de la
ou0, /!
Bougie
Figure 1
Cale
d'expedition
Figure 2
Installationduguidoninf6rieuret
sup6rieur
1. Relevez le guidon sup6rieur en le tirant pour le
placer en position de travail. Assurez-vous que
le guidon inf6rieur est bien appuy6 sur les
supports de montage.
2. Serrez les 6crous Aoreilles A de chaque c6t6
du guidon. Voir la Figure 3.
REMARQUE: Pour I'expedition, le guidon de la
tondeuse est plac6 _ la plus haute. Pour abaisser
le guidon, consultez le chapitre _Reglages_,.
3. Serrez les 6crous Aoreilles C et D sur
I'extr6mit6 du guidon inf6rieur pour le maintenir
en place sur les supports de montage du
guidon.
4. Utilisez un attache-cAble pour maintenir le
cable A la base du guidon inf6rieur de gauche.
Coupez tout exces sur I'attache-cAble. Voir la
Figure 4.
I_crou
oreilles A
\
I_crou
oreilles C
I_crou
oreilles B
Ecrou
oreilles D
Figure 3
