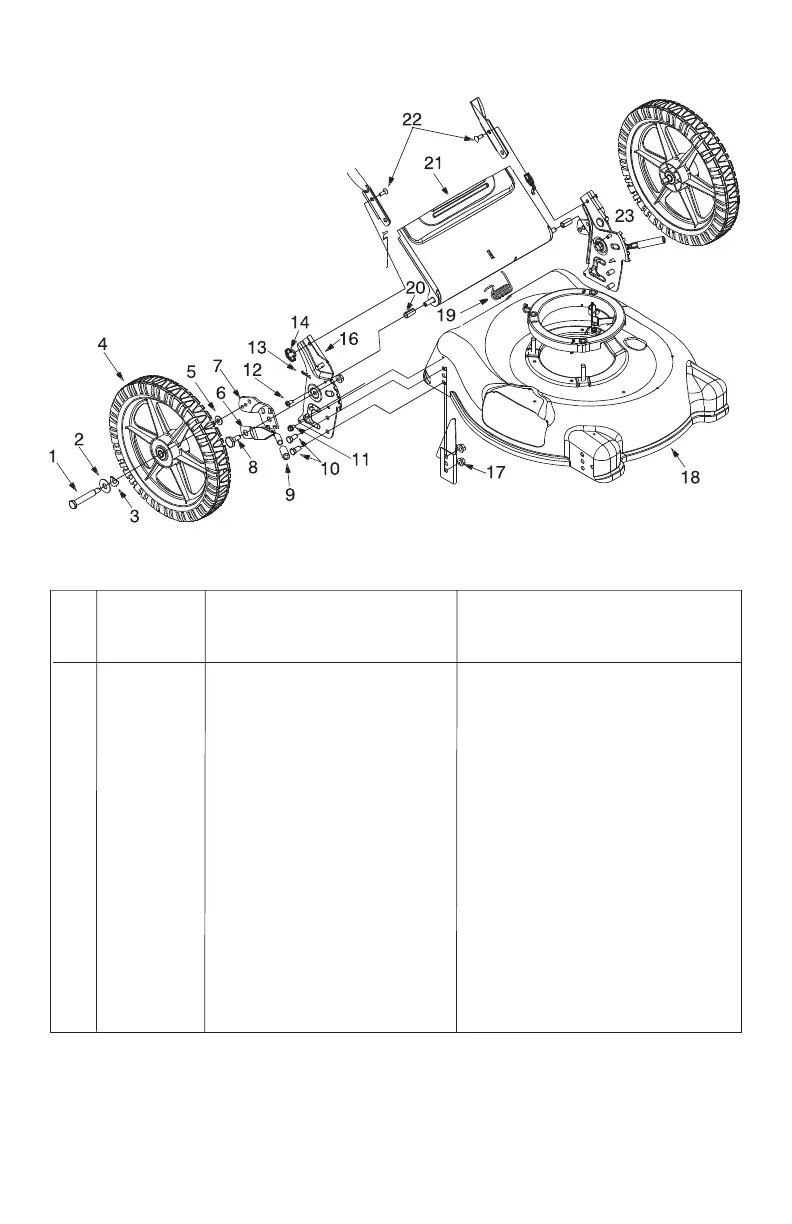

19
REF PART
NO. NO.
DE DE
RÉF PIÈCE DESCRIPTION DESCRIPTION
1 738-0481A Shoulder bolt .498 dia. X 2.63" Lg. Boulon de epaulement dia .498 X 2.63
2 736-0272 Flat Washer .53 ID X 1.00 OD X .06 Rondelle plate .53 DI X 1.00 DE X .06
3 736-0182 Spring Washer .5" ID x 1" OD Rondelle frein .5 DIx1DE
4 734-2050 Wheel Ass'y 14 x 2.125 Idle Zag Grey Ensemble de roue 14 x 2.125 gris
5 736-0105 Bell. Washer .400 ID X .88 OD X .06 Rondelle Bell..400 DI X .88 DE X .06
6 732-0866 Spring Lever SP (w’knob) Ressort de levier (avec bouton)
7 17488A Pivot Bar RH SP Barre de pivot - droit
17489A Pivot Bar LH SP Barre de pivot - gauche
8 738-0507B Shoulder Screw .50 Dia. Vis a epaulement .50 Dia.
9 720-0312 Grip Poignée
10 710-0216 Hex Cap Screw 3/8-16 X .75 Vis a chapeau a six pans de 3/8-16 X .75
11 710-0896 Hex B-Tap Scr 1/4-28 X .25" Lg Vis taraudee a tete hexagonale 1/4-28 X .25
12 710-0286 Truss Mach Scr 1/4-20 X .50 Vis de renforcement a tete cintree
1/4-20 X .50
13 714-0104 Int. Cotter Pin 5/16 DIA Goupille fendue 5/16 DIA.
14 712-0397 Wing Nut Ecrou a oreilles
15 682-3056A RH Height Adj. Ass’y Ensemble de reglage de roue - droit
17 712-0431 Flanged Lock Nut Ecrou de blocage
18 782-0047A 21" Deck Ass'y (w/side discharge) Corps 21 po (avec latérale éjection)
19 732-04074 Torsion Spring Ressort d'torsion
20 750-0434 Spacer Entretoise
21 782-7599A 21" Rear Discharge Door Porte
22 710-0703 Carriage Bolt 1/4-20 x .75 Boulon ordinaire 1/4-20 x .75
23 682-3056A LH Height Adj. Ass’y Ensemble de reglage de roue - droit
11A-565
12.12.02
For Models with 14" rear wheels/
Pour modèles à pneu arrière de 14 po
