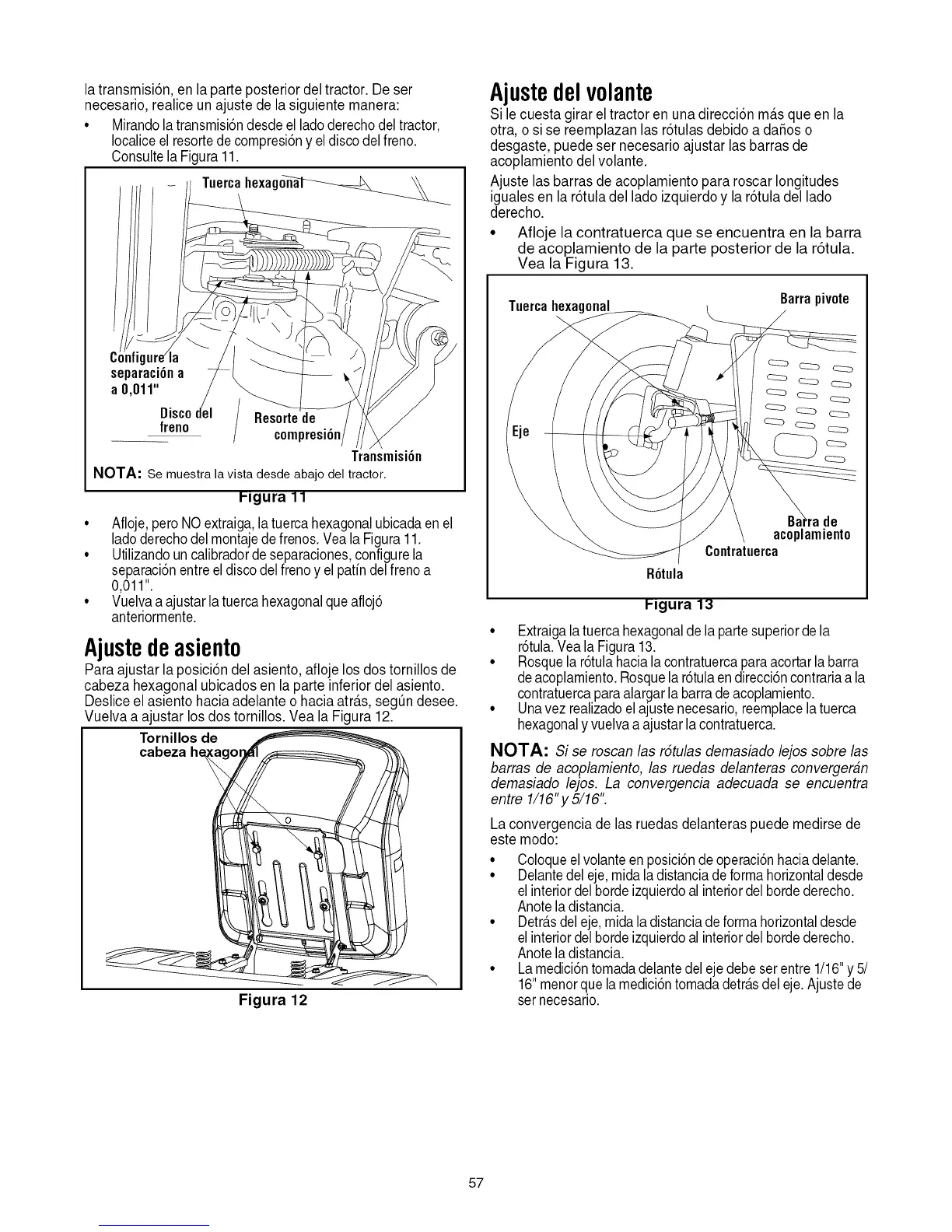

la transmisi6n, en la parteposterior deltractor. Deser
necesario, realiceun ajuste de lasiguiente manera:
• Mirandola transmisi6ndesdeelladoderechodeltractor,
Iocaliceel resortedecompresi6ny eldiscodelfreno.
Consultela Figura11.
Tuercahexagon_
separaci6na
a 0,011"
Disco Resortede
freno compresi6n
Transmisi6n
NOTA: Se muestra la vista desde abajo del tractor.
I-igura 11
• Afloje,pero NOextraiga,latuercahexagonalubicadaenel
ladoderechodel montajedefrenos.Veala Figura11.
• Utilizandouncalibradordeseparaciones,configurela
separaci6nentreeldiscodelfrenoy elpatindelfrenoa
0,011".
• Vuelvaa ajustarlatuercahexagonalqueafloj6
anteriormente.
Ajustedeasiento
Para ajustar la posici6n del asiento, afloje los dos tornillos de
cabeza hexagonal ubicados en la parte inferior del asiento.
Desliceel asiento hacia adelante o hacia atr_ts,segQndesee.
Vuelva a ajustar los dos tornillos. Vea la Figura 12.
Tornillos de
cabeza he
Figura 12
Ajustedelvolante
Si le cuesta girar eltractor en unadirecci6n m_tsqueen la
otra, o si se reemplazan las r6tulas debido a daSoso
desgaste, puede ser necesario ajustar las barras de
acoplamientodel volante.
Ajuste lasbarras de acoplamiento para roscar longitudes
igualesen la r6tula del lado izquierdoy la r6tuladel lado
derecho.
• Afloje la contratuerca que se encuentra en la barra
de acoplamiento de la parte posterior de la r6tula.
Vea la Figura 13.
Tuercahexagon;
Barrapivote
R6tula
B_ra de
acoplamiento
Contratuerca
P,gura 13
• Extraigalatuercahexagonaldela partesuperiordela
r6tula.Veala Figura13.
• Rosquelar6tula hacialacontratuercaparaacortarla barra
deacoplamiento.Rosquela r6tulaendirecci6ncontrariaa la
contratuercaparaalargarla barradeacoplamiento.
• Unavez realizadoelajustenecesario,reemplacelatuerca
hexagonalyvuelvaa ajustarla contratuerca.
NOTA: Si se roscan las rdtulas demasiado lejos sobre las
barras de acoplamiento, las ruedas delanteras convergeran
demasiado lejos. La convergencia adecuada se encuentra
entre 1/16"y 5/16".
La convergencia de las ruedas delanteras puede medirse de
este modo:
• Coloqueelvolanteenposici6nde operaci6nhaciadelante.
• Delantedel eje, midaladistanciadeformahorizontaldesde
el interiordelbordeizquierdoal interiordelbordederecho.
Anotela distancia.
• Detrasdel eje,midaladistanciadeformahorizontaldesde
el interiordelbordeizquierdoal interiordelbordederecho.
Anotela distancia.
• Lamedici6ntomadadelantedelejedebeser entre 1/16"y 5/
16"menorq.uelamedici6ntomadadetra.sdel eje.Ajustede
sernecesarlo.
