IMPORTANTE: Utilice una Ilave de torsi6n para ajustar la
tuerca de brida hexagonal del husillo de la cuchilla
hasta entre 70 pies-libras y 90 pies-libras.
Fusibles
En el mazode cables desu tractor estan instaladosdos
fusibles, para proteger el sistema electrico del tractor de
daSoscausados por exceso de amperaje.
Si el sistema electrico nofunciona, o el motorde su tractor no
arranca,verifique primeroque elfusible no se hayaquemado.
Uno de los fusibles se encuentra debajo del cofre, montado
detr_.sde la parte superior deltablero de instrumentos,en la
barra de soporte. El otrose encuentra debajo del asiento,
montado en el interiordel marco deltractor, junto a la bandeja
de la baterfa.
ADVERTENCIA: Para reemplazarlo,
utilice siempre un fusible que posea la misma
capacidad de amperaje.
Cambi0delac0rreadelacubiertaydela
c0rreadec0rtedeenergia(PTO)
ADVERTENCIA: Antes de extraer la(s)
correa(s), asegurese de apagar el motor,
retirar la Ilave de encendido, desconectar el/
los cable(s) de la bujia y hacer masa contra el
motor para impedir un encendido accidental
del motor.
ADVERTENCIA: Evite heridas causadas
por pellizcos. AI extraer la correa, cuide de no
colocar sus dedos en el resorte intermedio o
entre la correa y una polea.
Todas lascorreas desu tractor estan sujetas adesgaste, y se
lasdebe cambiar si se presentansignos de desgaste.
IMPORTANTE:Lascorreas en V de su tractor esta.n
diseSadas especialmente para que se engranen y
desengranen sin riesgos. El uso de una correa en V
sustituta (que no sea del fabricante del equipo original)
puede resultar peligroso si la misma no se desengrana
completamente. Para que la ma.quina funcione de
manera adecuada, use correas aprobadas por el
fabricante.
Paracambiar o reemplazar lacorrea de lacubierta y la correa
de corte de energfa (PTO)de su tractor, realice Iosiguiente:
• Bajela cubiertamoviendola palancade elevaci6nde la
cubiertahastala muescainferiorenladefensaderecha.
• Extraigalasguardasdela correaretirandolostornillos
autoroscantesque lassujetana lacubierta.
• Tomela porci6nma.sposteriordel soporteintermediode
cortede energia(PTO)y girelahaciaelcanal dedescarga,
paraaliviarla tensi6nde lacorreade cortedeenergia.
• Retirela correade cortede energia(PTO)de alrededorde
la poleadel motory dela(s) polea(s)Ioca(s)decortede
energia.
• Tomela poleaIocadela cubiertay girelahaciael lado
izquierdode la cubierta,paraliberarlatensi6ndela correa
de lacubierta.
• Retirela correade la cubiertadealrededordetodaslas
poleas,incluyendola(s)polea(s)Ioca(s)dela cubierta.
• Coloquela(s)nueva(s)correa(s)(primero la correa de la
cubierta) talcomosemuestraen laFigura18.
• Reensamblelasguardasde lacorrea queextrajo
anteriormente.
Polea del motor__
Polea Ioca en la
cubierta
Soporte intermedio de
corte de
energia (PTO)
Correa de la cubierta
(montada en el tractor) (parte inferior)
/ [] Correa de corte de
energia (PTO) (parte
superior)
Polea derecha
(debajo de la guarda
de la correa)
Polea doble _
izquierda
Polea central
NOTA: Las ruedasde la cubierta delantera NO constituyen equipamiento est_.ndar.

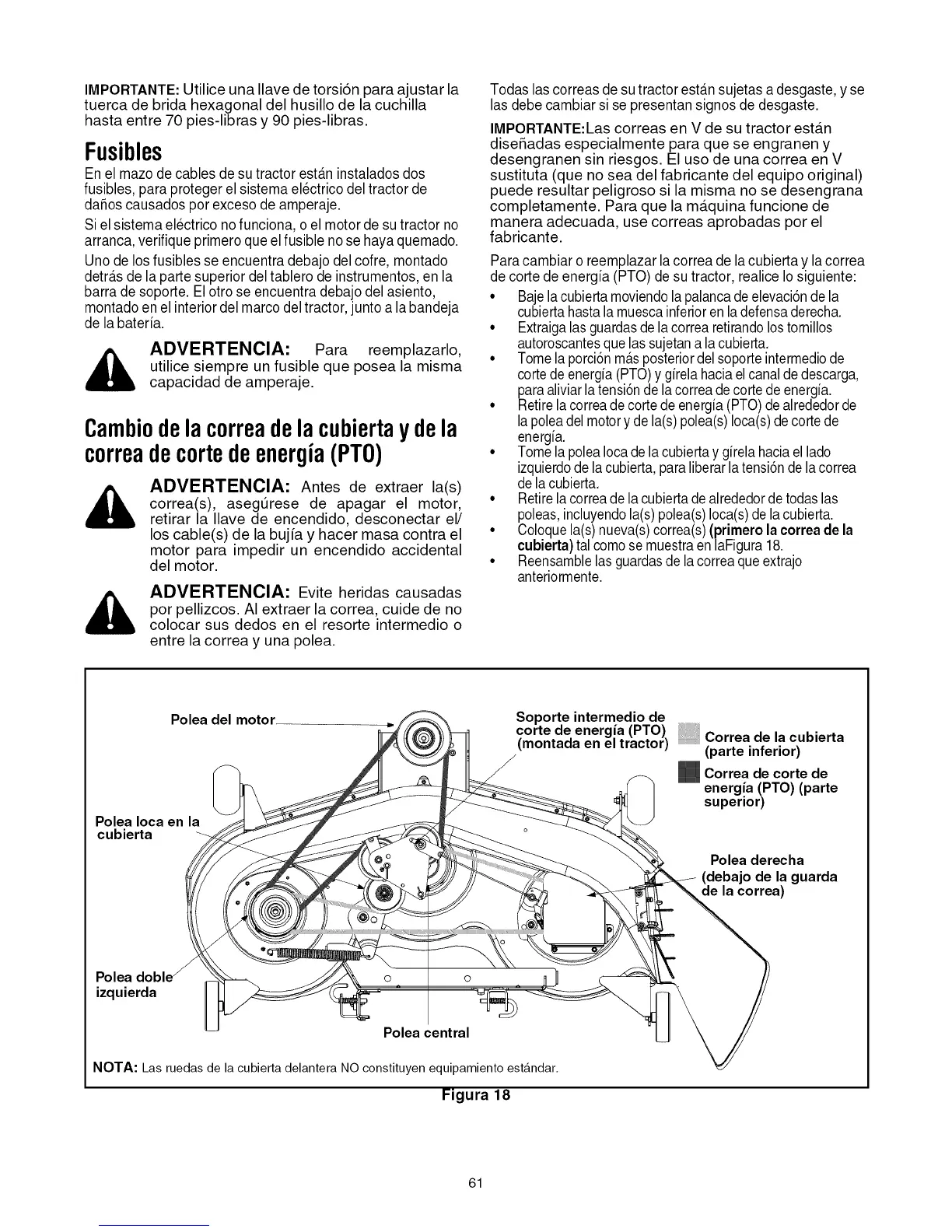

Figura 18
61
