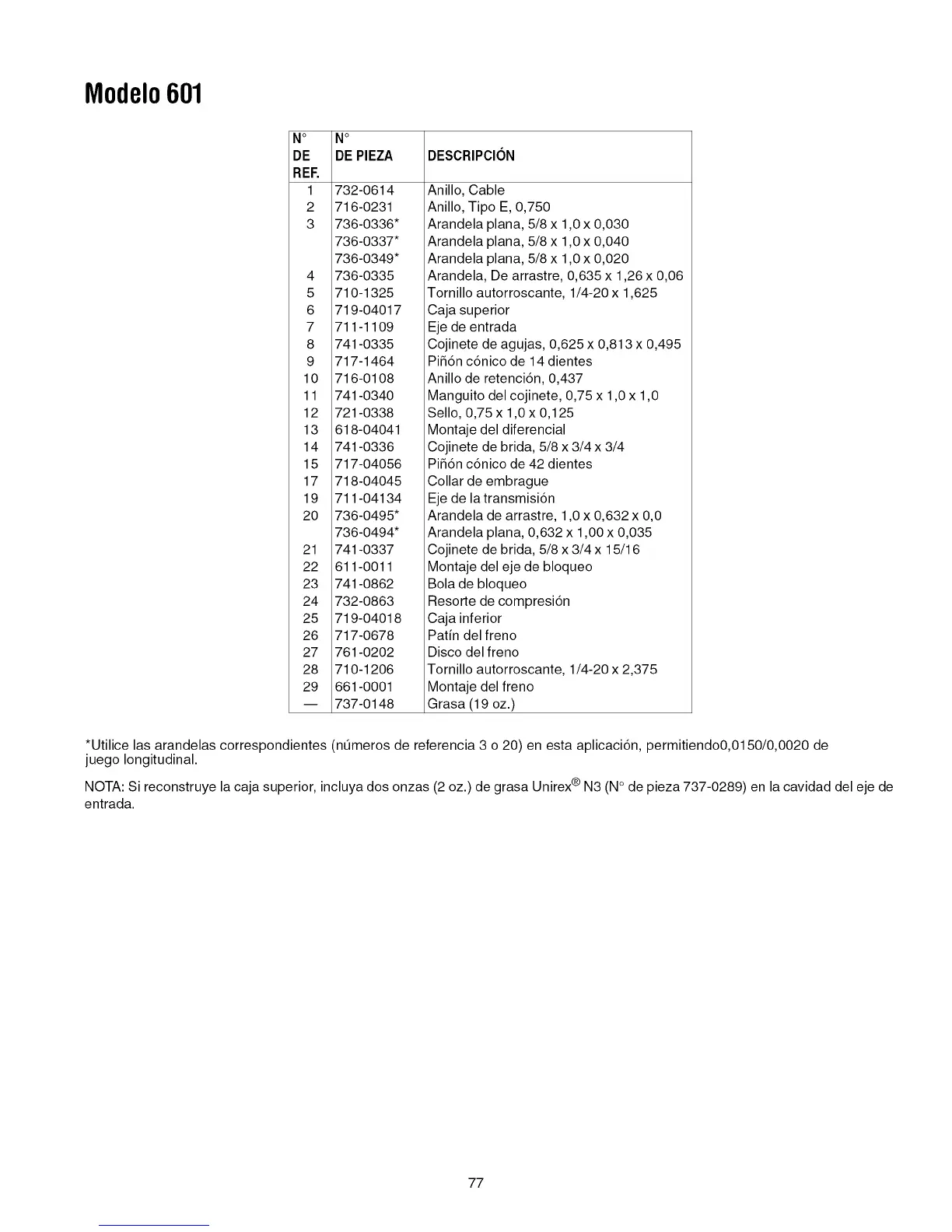

Modelo601
N °
DE
REE
1 732-0614
2 716-0231
3 736-0336*
736-0337*
736-0349*
4 736-0335
5 710-1325
6 719-04017
7 711-1109
8 741-0335
9 717-1464
10 716-0108
11 741-0340
12 721-0338
13 618-04041
14 741-0336
15 717-04056
17 718-04045
19 711-04134
20 736-0495*
736-0494*
21 741-0337
22 611-0011
23 741-0862
24 732-0863
25 719-04018
26 717-0678
27 761-0202
28 710-1206
29 661-0001
J 737-0148
N °
DE PIEZA DESCRIPClON
Anillo, Cable
Anillo, Tipo E, 0,750
Arandela plana, 5/8 x 1,0 x 0,030
Arandela plana, 5/8 x 1,0 x 0,040
Arandela plana, 5/8 x 1,0 x 0,020
Arandela, De arrastre, 0,635 x 1,26 x 0,06
Tornillo autorroscante, 1/4-20 x 1,625
Caja superior
Eje de entrada
Cojinete de agujas, 0,625 x 0,813 x 0,495
Pi56n c6nico de 14 dientes
Anillo de retenci6n, 0,437
Manguito del cojinete, 0,75 x 1,0 x 1,0
Sello, 0,75 x 1,0 x 0,125
Montaje del diferencial
Cojinete de brida, 5/8 x 3/4 x 3/4
Pi56n c6nico de 42 dientes
Collar de embrague
Eje de la transmisi6n
Arandela de arrastre, 1,0 x 0,632 x 0,0
Arandela plana, 0,632 x 1,00 x 0,035
Cojinete de brida, 5/8 x 3/4 x 15/16
Montaje del eje de bloqueo
Bola de bloqueo
Resorte de compresi6n
Caja inferior
Patin del freno
Disco del freno
Tornillo autorroscante, 1/4-20 x 2,375
Montaje del freno
Grasa (19 oz.)
*Utilice las arandelas correspondientes (nt]meros de referencia 3 o 20) en esta aplicaci6n, permitiendo0,0150/0,0020 de
juego longitudinal.
NOTA: Si reconstruye la caja superior, incluya dos onzas (2 oz.) de grasa Unirex ® N3 (N° de pieza 737-0289) en la cavidad del eje de
entrada.
