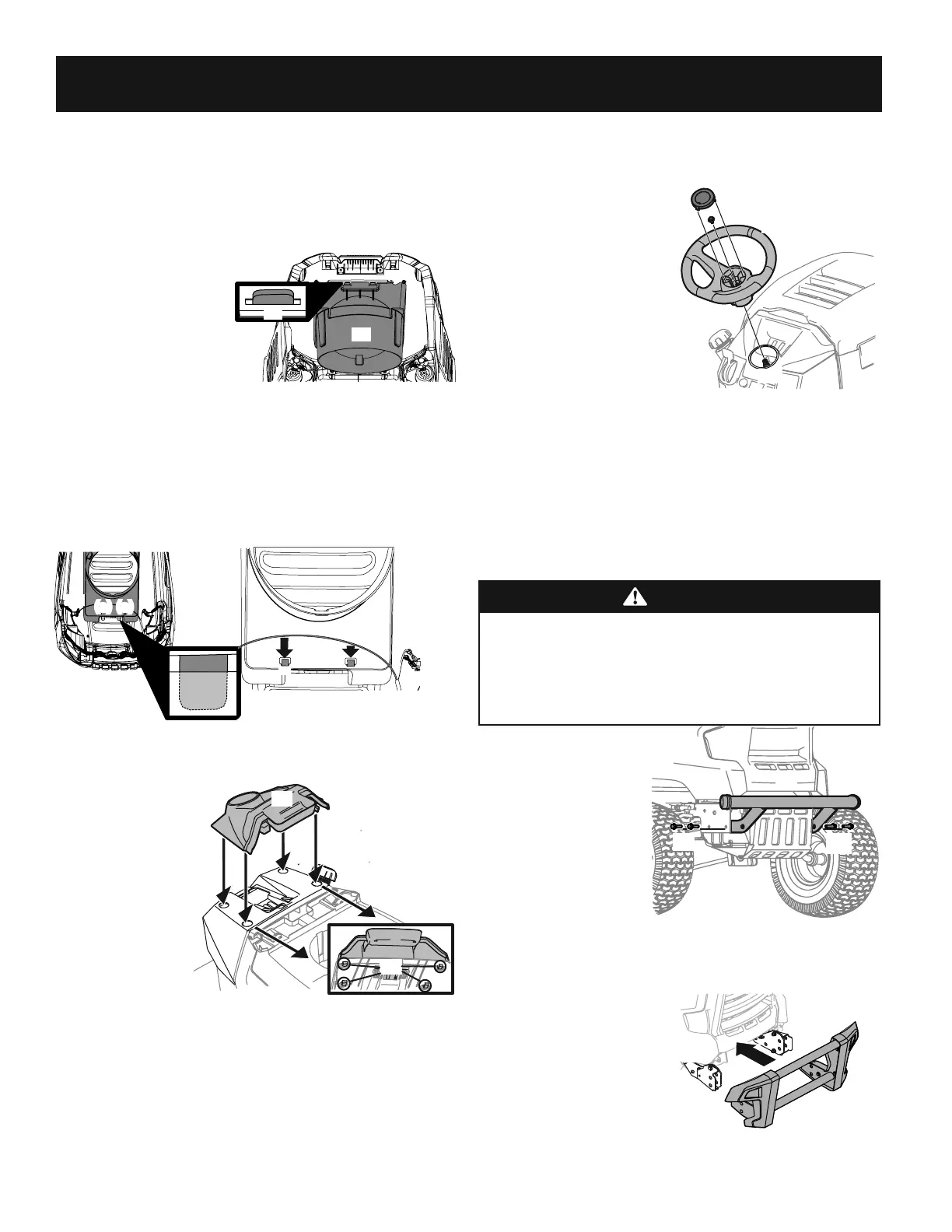

8
MONTAJE
Instalación del Volante (si fuese necesario)
Los elementos de ferretería utilizados para instalar el volante han sido empaquetados
dentro del volante, por debajo de la tapa del volante. Levante la tapa del volante con
cuidado y quiete los elementos de
ferretería.
¡IMPORTANTE! No utilice herramientas
de impacto para instalar o extraer el
volante. Si lo hace, puede dar un torque
en exceso y dañar la sujeción.
1. Con las ruedas del tractor
apuntando recto hacia adelante,
alinee el volante (a) usando
la línea central (b) de la parte
delantera del volante (a) que
apunta hacia adelante y la
sección plana (c) del volante
(a) orientada hacia el asiento,
coloque el volante (a) sobre el
árbol de la dirección (d). Consulte
la Figura 14.
2. Asegure el volante (a) con el perno hexagonal (e) desde debajo de la tapa del volante
(f) y ajuste hasta 18-22 pies-libras (24.4-29-8 N-m).
3. Coloque la tapa del volante (f) sobre el centro del volante (a) y empuje hacia abajo
hasta que haga clic al calzar en su lugar.
NOTA: el perno hexagonal (e) que asegura el volante (a) tiene sellador de rosca; de
modo que si se lo extrae, se recomienda reemplazar el perno hexagonal (a) o volver
a aplicarle sellador de rosca.
Instalación del Paragolpes Delantero (si se incluye)
ADVERTENCIA
Desactive la PTO, active el bloqueo de freno y detenga el motor del tractor antes
de realizar cualquier procedimiento de preparación. Coloque el tractor sobre una
superficie firme y nivelada antes de comenzar los procedimientos de instalación o
extracción.
El sistema de escape y las áreas que lo rodean están CALIENTES. Para evitar
lesiones personales, deje que el tractor se enfríe antes de comenzar cualquier
procedimiento de instalación o extracción de la protección del cepillo.
Los elementos de ferretería para fijar
el paragolpes delantero se despachan
instalados en el paragolpes.
1. Saque los cuatro tornillos
hexagonales (a) del paragolpes
(b).
2. Coloque los soportes del
paragolpes hacia el interior
del bastidor del tractor y
fíjelos en su lugar con los
cuatro tornillos hexagonales
con reborde (a). Consulte la
Figura 15.
Instalación de la Protección
del Cepillo FastAttach™ (si se incluye)
1. Alinee el conjunto de la protección del
cepillo con los soportes FastAttach™ y
empuje todo el conjunto. Consulte la
Figura 16.
(e)
(f)
(c)
(a)
(b)
(d)
Figura 14
(a) (a)
(b)
Figura 15
Figura 16
2. Asegure la tapa del capó atornillada (a) desde abajo, ajuste a mano los tornillos
(b) que están en la mitad trasera del capó y luego apriete los tornillos con firmeza.
Consulte la Figura 9.
3. Con los tornillos traseros en su lugar, alinee los orificios de la tapa del capó (a) con
los orificios del capó (c) y fije en su lugar con los restantes dos tornillos (d). Consulte
la Figura 9.
4. Ajuste los cuatro tornillos hasta 16-24 pulgadas-libras (1.8-2.7 N-m).
Instalación del Pleno (si fuese necesario)
Nota: Tenga cuidado de no dañar el
arnés de faros delanteros cuando instale
el pleno.
Para instalar el pleno (a) en el capó (b):
1. Inserte las lengüetas traseras (c)
como se muestra en la Figura 10.
2. Con las lengüetas traseras
instaladas, inserte las lengüetas
delanteras (a) en el pleno (b)
como se muestra en la Figura 11.
Nota: Las lengüetas traseras encajan en cavidades que se encuentra en la parte superior del
capó. Se deslizan hacia arriba desde abajo del capó y entran en estas cavidades.
Presione sobre la base del pleno para asegurar que esté firme en su lugar.
Asegure el arnés de faros delanteros (a) en las dos guías (b) del frente del pleno. Figura 12.
Instalación de la Cubierta del Tablero (si fuese necesario)
Para instalar la cubierta
del tablero (a), alinee las
lengüetas (b) de la cubierta
del tablero (c) con los orificios
del tablero superior como
se muestra en la Figura 13.
Coloque las lengüetas (b) en los
orificios del tablero superior y
empuje hacia adelante sobre
la cubierta del tablero para
trabarla en su lugar.
NOTA: Asegúrese de
oprimir sobre la parte
inferior de la tapa del
tablero (a) frente a la
posición del operador
para asegurar que las
lengüetas inferiores
de la tapa del tablero
están en su lugar.
(b)
(a)
(c)
Figura 10
Figura 11
(b)
(a)
(b)
Figura 12
(a)
(b)
Figura 13
