MTD EZ-Stow - Assemblage Et Montage

Assemblage et montage
3
22
NOTE : Toutes les mentions de GAUCHE, DROITE,
AVANT et ARRIÈRE s’entendent à partir du poste
de conduite du véhicule de remorquage, soit du
tracteur de pelouse et de jardin.
Ensemble de quincaillerie
GRAISSE
1
2
3
4

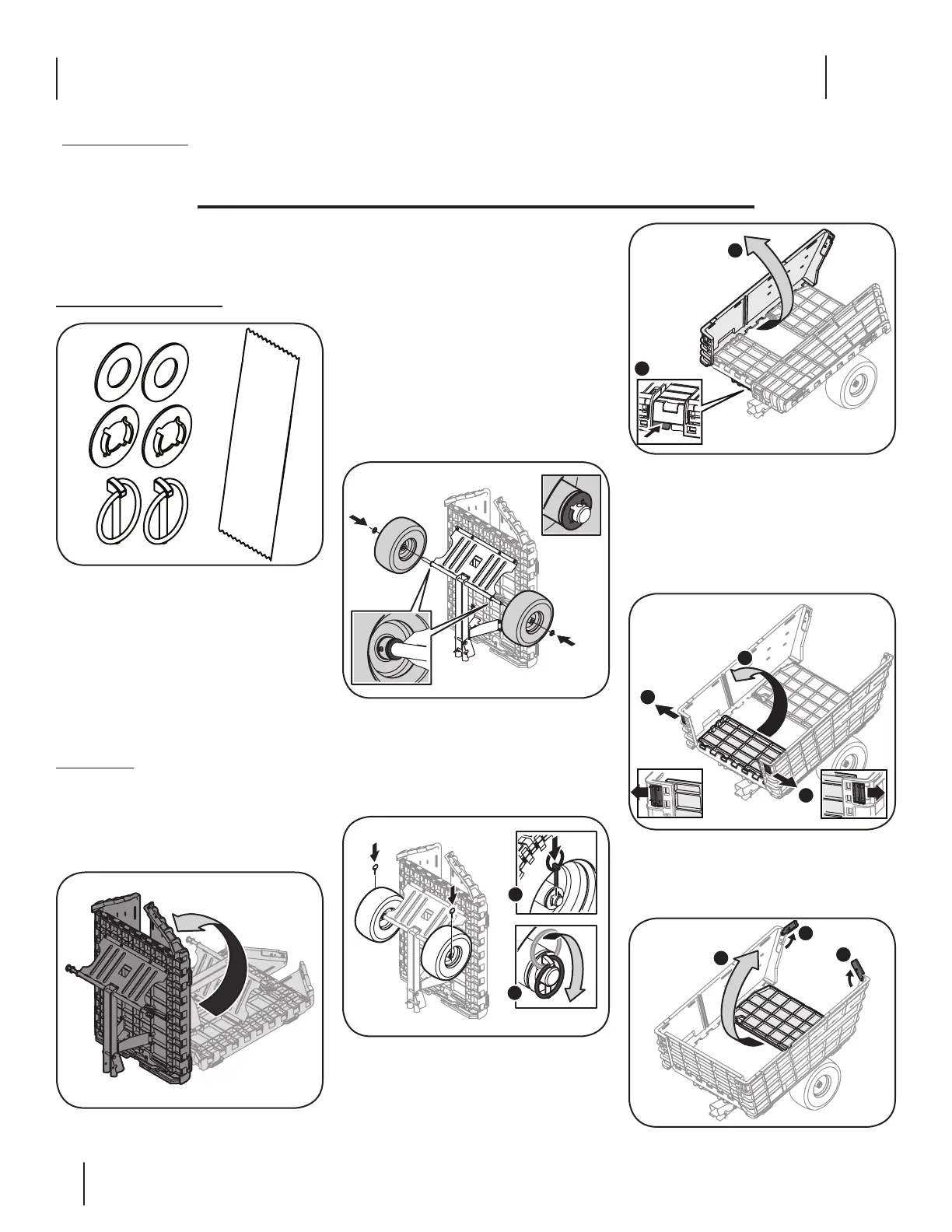

Figure 3-1
Le contenu de l’ensemble de quincaillerie est
précisé ci-dessous et illustré à la Figure 3-1.
1. Deux (2) rondelles plates de 0,760 x 1,490 x
0,060 (738-0351)
2. Deux (2) rondelles à bride de 0,781 x 1,590
(736-04228A)
3. Deux (2) goupilles clips de 0,1875 (714-0220A)
4. Un sachet de graisse au lithium (727-04085)
Préparation
1. Déballez soigneusement le contenu de la
boîte. Coupez toutes les attaches qui fixent
le contenu à la boîte.
2. Placez la remorque en position verticale
comme indiqué à la Figure 3-2.
Figure 3-2
3. Avant d’installer les roues, graissez l’essieu
et l’intérieur des jantes avec la graisse
fournie dans l’ensemble de quincaillerie.
Utilisez environ la moitié du sachet de
graisse pour chaque extrémité de l’essieu.
Appliquez de la graisse sur la partie exposée
de l’essieu avant de graisser l’essieu au
complet. Ajoutez une petite quantité de
graisse dans la jante.
4. Installez la rondelle plate (de l’ensemble de
quincaillerie),
la roue et la rondelle à bride (de l’ensemble
de quincaillerie) sur l’essieu. Voir Figure 3-3.
Assurez-vous que la tige sur la jante de la
roue pointe vers l’extérieur.
Figure 3-3
5. Installez les goupilles clips de l’ensemble
de quincaillerie dans les trous de chaque
extrémité de l’essieu. Repliez l’anneau de
la goupille clip vers le bas sur l’essieu pour
fixer les roues en place. Voir Figure 3-4.
1
2
Figure 3-4
6. Placez soigneusement la remorque sur ses
roues.
7. Repérez le loquet de verrouillage du
panneau à l’avant de la remorque. Pressez le
loquet de verrouillage et relevez le panneau
latéral de la benne. Voir Figure 3-5.
1
2
Figure 3-5
8. Répétez l’étape 7 pour relever l’autre
panneau latéral de la benne.
9. Relevez le panneau avant, puis tirez les
loquets de verrouillage jusqu’à ce qu’ils
s’enclenchent pour fixer le panneau avant
entre les panneaux latéraux. Voir Figure 3-6.
1
1
2
Figure 3-6
10. Soulevez les loquets de verrouillage du
hayon, puis relevez le hayon pour le placer
en position verticale. Voir Figure 3-7.
1
1
2
Figure 3-7
Contenu de la boîte
• Une remorque • Une attache de remorque • Deux roues
• Un ensemble de quincaillerie • Un manuel de l’utilisateur
