Gain
Input
EBC
Remote
High Level
Input
6V - 0,1V
Prot.
ON.
+12V GND
Ch.1 Ch.2
Power
REM
Manual de Utilizador - MTX RTP8
Obrigado !
Obrigado por escolher MTX. Uma instalação correcta do amplificador em conjugação com altifalantes e subwoofers MTX, proporciona
um som e performance superiores para horas infinitas a “acordar” os seus vizinhos ou a divertir-se com os seus amigos. Parabéns e
divirta-se a experimentar a última novidade em audio da MTX!
Especificações :
• Caixa amplificado reflex
• Amplificador Mono Class-D
• Subwoofer : 20cm (8”)
• Pot. Máx. Amplificador : 360W
• Pot. RMS Amplificador : 120W
• Controlo remoto EBC incluído
• Entradas alto e baixo nível
• Dimensões : 33x31x31cm
Terminal de alimentação (+12V) – Esta é a entrada de alimentação para o amplificador e deve ser ligada directamente ao terminal
positivo da bateria do veículo para operação correcta. Use de muito cuidado ao instalar o cabo de alimentação (+12V) no veículo. Evite
passar este cabo em paralelo com cabos RCA, antenas, ou outro equipamento sensível devido à elevada corrente que poderia induzir
ruído no sistema audio. É muito importante ter uma ligação firme e segura para garantir a máxima performance. A MTX recomenda
usar cabo de cobre com uma secção minima de 6mm2, para o MTX RTP8.
Terminal Remote – Aplique 12 volts a este terminal para ligar (on) o tubo amplificado. Tipicamente, esta voltagem é fornecida por um
fio conectado ao terminal da unidade fonte marcada “remote” ou “power antenna”.
Terminal Ground (massa) – Uma boa conexão de massa é requerida para o amplificador operar adequadamente. Um cabo curto com
o mesmo calibre do cabo de alimentação deve ser usado para ligar directamente este terminal ao chassis do veículo. Deve remover
tinta ou sujidade para expôr o metal nú.
LED Protecção – O LED acende a encarnado se o amplificador entrar em protecção térmica.
LED PowerOn - O LED acende a encarnado quando o amplificador estiver ligado.
Entradas RCA - Estas entradas são usadas com fontes que possuam saídas RCA ou de linha, com um sinal minímo de 100mV. A MTX
recomenda o uso de cabos de par entrançado (tais como StreetWires) de forma a diminuir as possibilidades de ruído radiado entrar
do sistema.
Controlo de ganho – Este controlo equilibra a sensibilidade de entrada do amplificador com a fonte em uso. A gama de operação
varia de 100mv a 6V.
Ajustar o ganho
1. Rode o controlo de ganho do amplificador para o mínimo.
2. Rode o volume da unidade fonte para 3/4 do máximo, aproximadamente.
3. Ajuste o controlo de ganho do amplificador para cima até que oiça alguma distorção.
4. Ajuste o controlo de ganho do amplificador para baixo até que a distorção desapareça.
5. O amplificador está agora calibrado para a saída da unidade fonte.
Entradas de altifalante (nível alto) – Esta entrada permite ao amplificador do tubo operar com qualquer fonte, usando as saídas de
altifalante. Os cabos de saída da fonte devem ser directamente ligados à cablagem do amplificador.
Note : Neste caso, um fio de sinal remote deve ser usado para comutar o amplificador entre on e off.
EBC Port (External Bass Control) – O control remoto de nível de Subwoofer (EBC) incluído conecta-se directamente a esta porta, en-
quanto o controlador EBC se pode colocar em qualquer posição que seja conveniente.

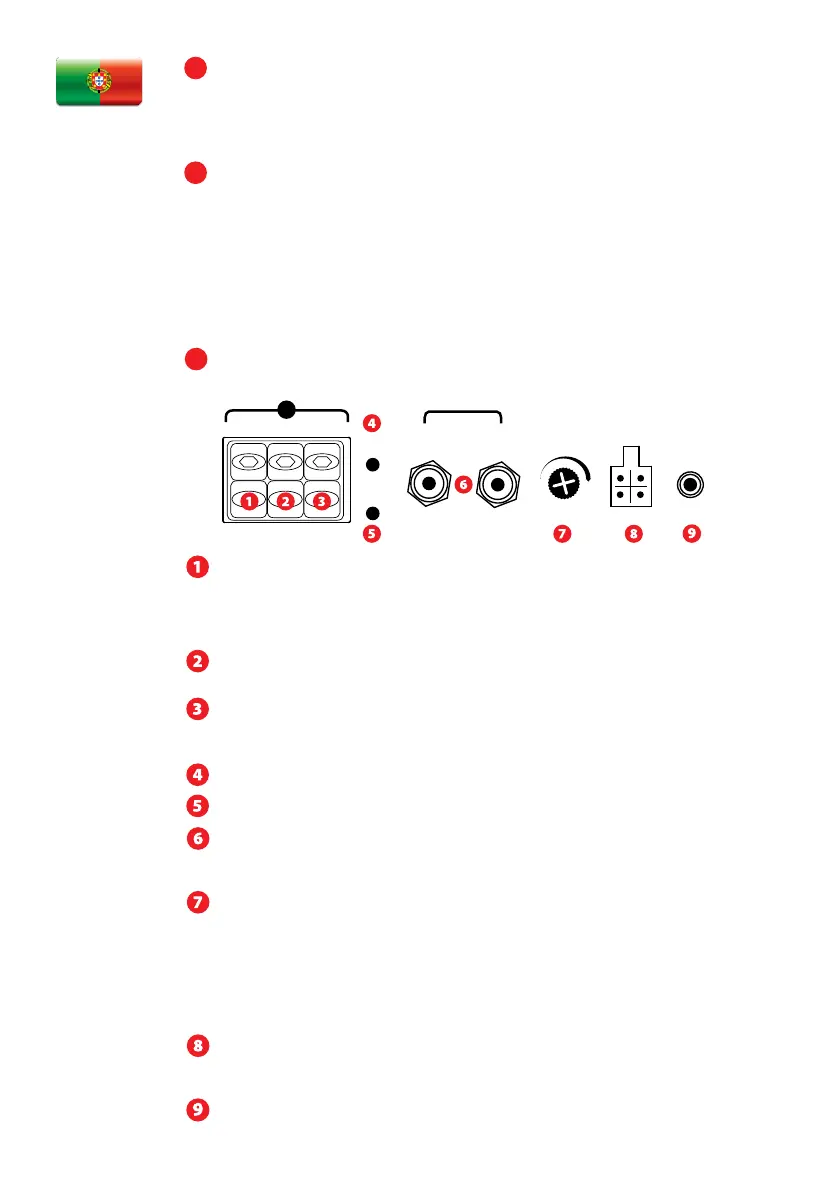

Painel de controlo no amplificador :
