Français
4 Testeur de résistance de terre
Description fonctionnelle
Fonctionnalités
principales
•
Mesure de la tension par rapport à la terre.
•
Un courant de mesure de 2 mA permet une mesure de la résistance
de terre sans disjonction des dispositifs de protection présents dans le
circuit de test.
•
Le résultat de la dernière mesure reste affiché à l'écran jusqu'au prochain
test (fonction Data Hold).
•
Fonctionnement sur piles.
•
Indication de l'état de charge des piles.
•
Conçu pour répondre aux exigences de la norme IEC-1010 / EN 61010.
•
Indication du temps de mesure (fonction chronométrage de 3 à 5 min).
Fonctionnement
Avant de procéder à une mesure, lire attentivement les précautions
d’emploi.
Si, en passant de la position OFF du commutateur vers une autre position, le
symbole ci-contre apparaît, veuillez procéder au changement des piles
d'alimentation (cf. §. Remplacement de l’alimentation)
Méthode de mesure
3P
•
Connectez le câble de test vert à la borne E, le câble jaune à la borne
P et le câble rouge à la borne C.
•
Positionnez les piquets auxiliaires en ligne avec le piquet de la prise
de terre à mesurer.
•

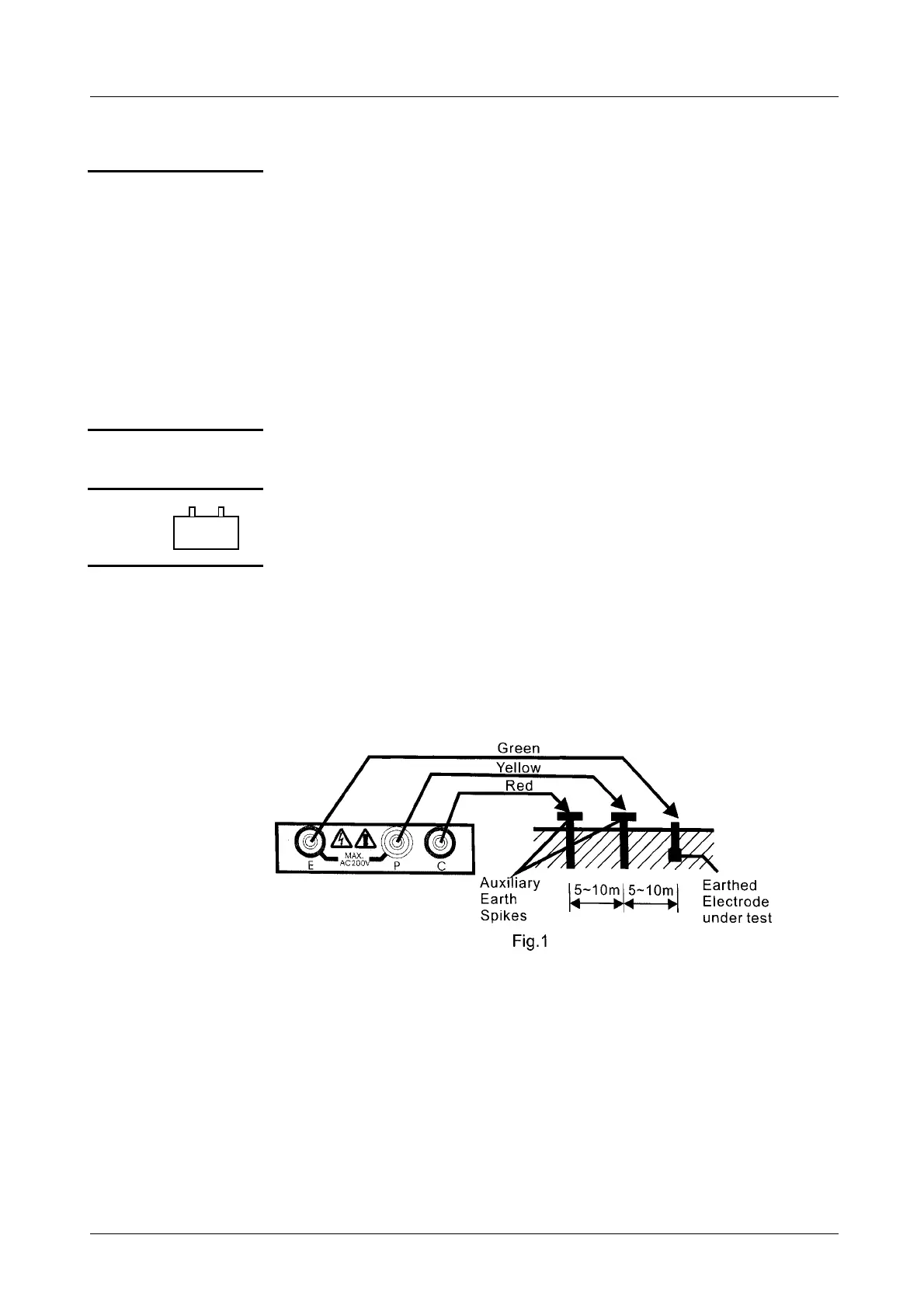

Connectez le câble Vert E avec la prise de terre à mesurer, les câbles
jaune P et rouge C avec les piquets auxiliaires comme indiqué sur la
figure suivante :
•
Une fois les connexions réalisées comme indiqué figure 1, effectuez
une mesure de tension en positionnant le commutateur sur la position
"EARTH VOLTAGE" et appuyez sur le bouton Test ON/OFF.
Si la tension mesurée et affichée à l'écran est supérieure à 10 V, la
précision dans la mesure de la résistance de terre ne sera pas garantie.
•
Une fois la mesure de tension réalisée, positionnez le commutateur sur la
gamme de mesure la plus appropriée
•
Lancez le test en appuyant sur le bouton "TEST ON/OFF" et le résultat
s'affiche sur l'écran.
•
La LED en face avant s'allume (rouge) prouvant que la mesure
s'effectue bien dans une configuration 3P décrite sur la figure 1.
- +
