Bedienungsanleitung
MULTIswitch FLEXX
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 2/4
Bedienungsanleitung MULTIswitch FLEXX • Irrtum und Änderung vorbehalten! •
©
MULTIPLEX
5.3 SRXL Ausgang
Die Stiftleiste ist 1:1 mit dem SRXL Eingang verbunden.
Sie haben die Möglichkeit weitere SRXL-fähige Geräte
anzuschließen. Sie können z.B. eine Kette mit mehreren
MULTIswitch FLEXX erstellen, oder ein SRXL-fähiges
Stabilisierungssystem anschließen.
5.4 LED Anzeige
Die LED beginnt zu leuchten, sobald der MULTIswitch
FLEXX korrekte Daten von einem Fernsteuerempfänger
oder einem PC empfängt.
5.5 Jumper U(Bat) / U(Bat)
Jumper U(Bat) aufgesteckt
Wenn der Jumper aufgesteckt ist, dann sind die
Betriebsspannungen der MULTIswitch FLEXX Elektronik,
der Fernsteueranlage und der Verbraucher miteinander
verbunden.
In diesem Fall genügt eine einzige Spannungsquelle als
Versorgung. Dies kann ein Empfänger-Akku sein, der am
Fernsteuerempfänger angesteckt ist.
Alternativ genügt eine beliebige Spannungsquelle, die an
der Klemme U(Bat) angeschlossen wird.
! Schäden durch zu hohe Spannung: Achten Sie
darauf, dass die Spannung maximal 12 Volt (3S
LiPo Akku) beträgt. Bei gestecktem Jumper
U(Bat) darf die maximale Betriebsspannung für
ALLE angeschlossenen Komponenten
(Verbraucher, Empfänger, Servos) nicht
überschritten werden.
Bei Standard-Servos sind dies in der Regel
maximal 6 Volt.

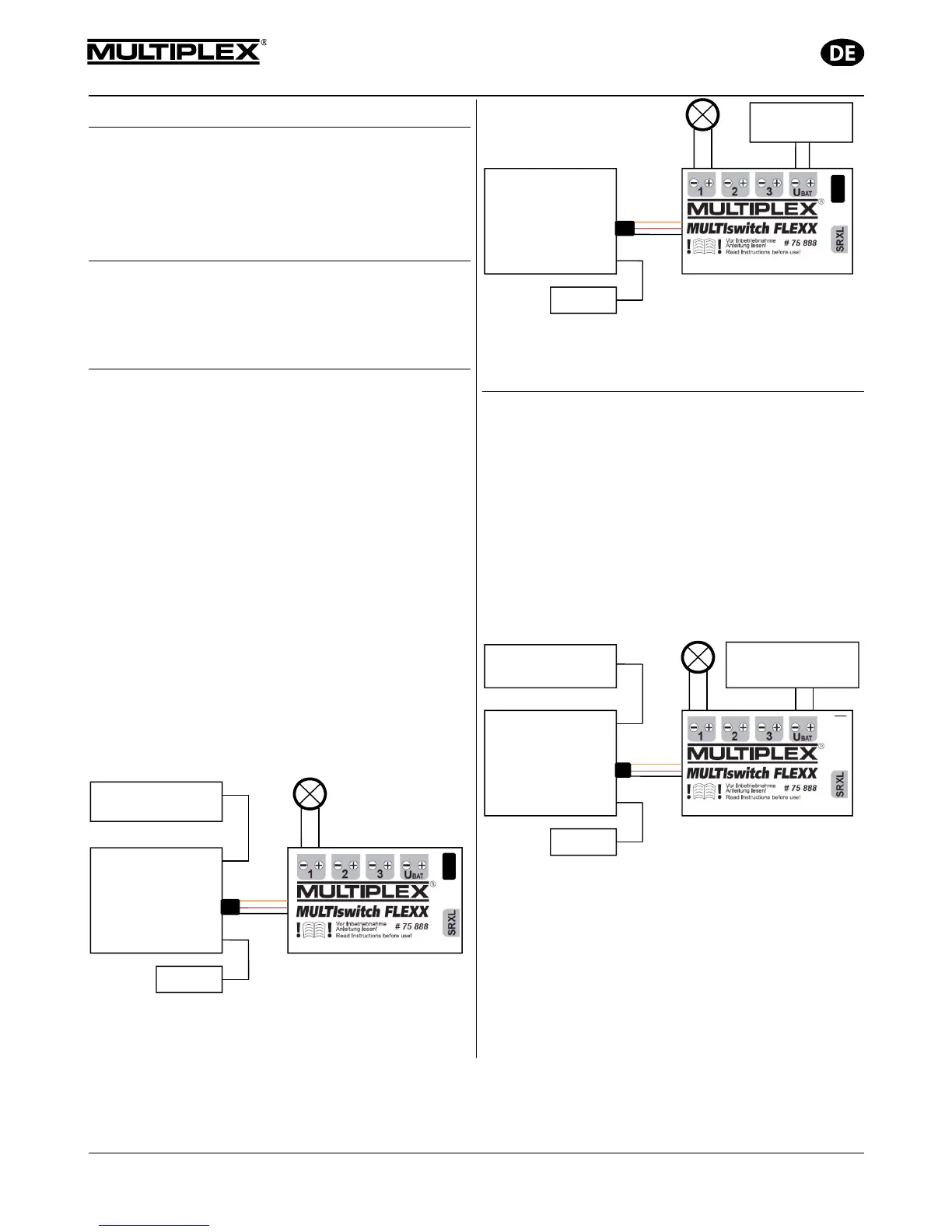

Abb. 2 Beispiel Jumper U(Bat) aufgesteckt
Abb. 3 Beispiel Jumper U(Bat) aufgesteckt (Alternative)
5.6 Jumper U(Bat) / U(Bat)
Jumper U(Bat) abgezogen
Wenn der Jumper abgezogen ist, dann können die
Verbraucher separat über die Klemme U(Bat) versorgt
werden.
Die MULTIswitch FLEXX Elektronik und der Empfänger
benötigen in diesem Fall eine eigene Versorgung, z.B.
einen Empfänger-Akku.
! Schäden durch zu hohe Spannung: Achten Sie
darauf, dass die Spannung für die Verbraucher
maximal 12 Volt (3S LiPo Akku) beträgt.
Der zulässige Spannungsbereich der einzelnen
Verbraucher darf nicht überschritten werden.
Abb. 4 Beispiel Jumper U(Bat) abgezogen
Fernsteuer-
empfänger
SRXL
Empfängerakku
Servo
Fernsteuer-
empfänger
SRXL
Empfänger-
akku
Servo
Fernsteuer-
Empfänger
SRXL
Empfängerakku
Servo
Spannungsquelle
für Verbraucher
