Bedienungsanleitung
MULTIswitch FLEXX
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 3/4
Bedienungsanleitung MULTIswitch FLEXX • Irrtum und Änderung vorbehalten! •
©
MULTIPLEX

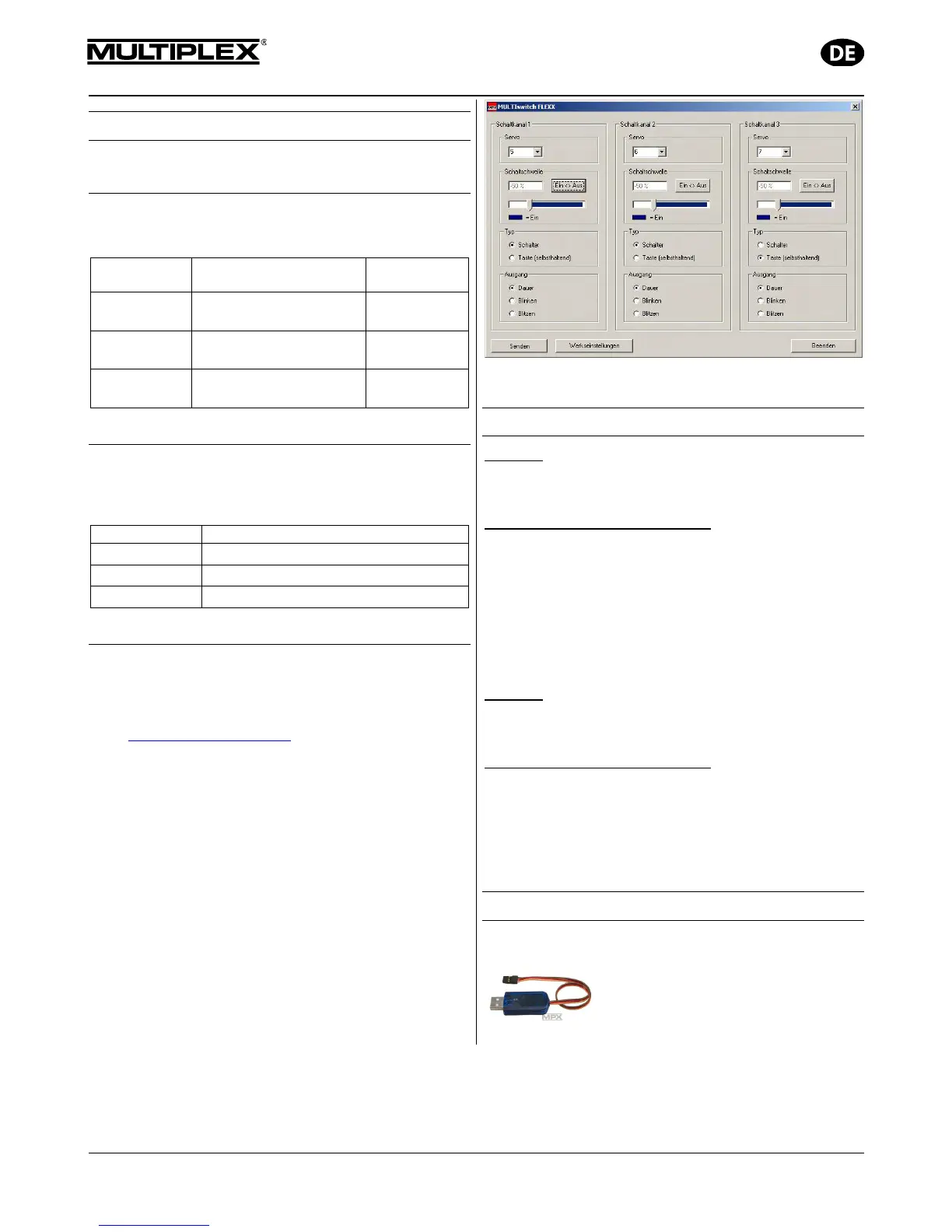

6 EINSTELLUNGEN
6.1 Einstellung für SMART SX FLEXX
Fernsteuerung
Die Werkseinstellungen des MULTIswitch FLEXX sind so
gewählt, dass die drei Schaltkanäle mit dem
SMART SX FLEXX Sender bedient werden können.
Schaltkanal Geber am SMART SX
FLEXX Sender
Funktion
1
Tastenwippe links
vertikal
ein / aus
2
Tastenwippe rechts
vertikal
ein / aus
3 Knüppeltaste links
ein / aus bei
Tastendruck
6.2 Zuordnung für freie Servokanäle
Wenn Sie eine Fernsteuerung mit frei zuzuordnenden
Servokanälen verwenden, dann lässt sich der
MULTIswitch FLEXX in der Werkseinstellung wie folgt
steuern:
Servokanal Schaltkanal MULTIswitch FLEXX
5 1
6 2
7 3
6.3 Einstellung über MULTIPLEX Launcher
Sie haben die Möglichkeit MULTIswitch FLEXX mit der
kostenlosen PC Software MULTIPLEX Launcher auf Ihre
Bedürfnisse anzupassen.
Die PC Software MULTIPLEX Launcher erhalten Sie
unter http://www.multiplexrc.de.
Für die Verbindung zu einem PC benötigen Sie folgendes
Zubehör:
• MULTIPLEX PC USB Adapter #8 5149
Für jeden Schaltkanal sind folgende Einstellungen
möglich:
• Servokanal
• Schaltschwelle und -richtung
• Typ der Schaltfunktion
• Steuerung des Verbrauchers: Dauer, Blinkfunktion,
Blitzfunktion
Abb. 5 Windows Software MULTIPLEX Launcher
7 FEHLER UND LÖSUNGEN:
Problem:
MULTIswitch FLEXX empfängt keine Daten über die
SRXL Leitung (die LED bleibt aus).
Mögliche Ursachen und Lösungen:
• MULTIswitch FLEXX muss neu gestartet werden (z.B.
nach Betrieb am PC): Versorgungsspannung abziehen
und wieder anstecken.
• Bei Verwendung eines MULTIPLEX Telemetrie-
Empfängers muss die SRXL-Ausgabe zuerst am
Empfänger aktiviert werden (z.B. mit MULTIPLEX PC
USB Adapter #85149 und MULTIPLEX Launcher oder
mit #82094 MULTImate)
Problem:
Die LED für Datenempfang leuchtet, aber die Verbraucher
werden nicht mit Strom versorgt.
Mögliche Ursachen und Lösungen:
• Jumper U(Bat) ist abgezogen
• keine Spannungsquelle an Klemme U(Bat)
angeschlossen
• Servozuordnung am Fernsteuersender passt nicht zu
den Einstellungen im MULTIswitch FLEXX
8 ZUBEHÖR
MULTIPLEX PC USB Adapter
#85149
