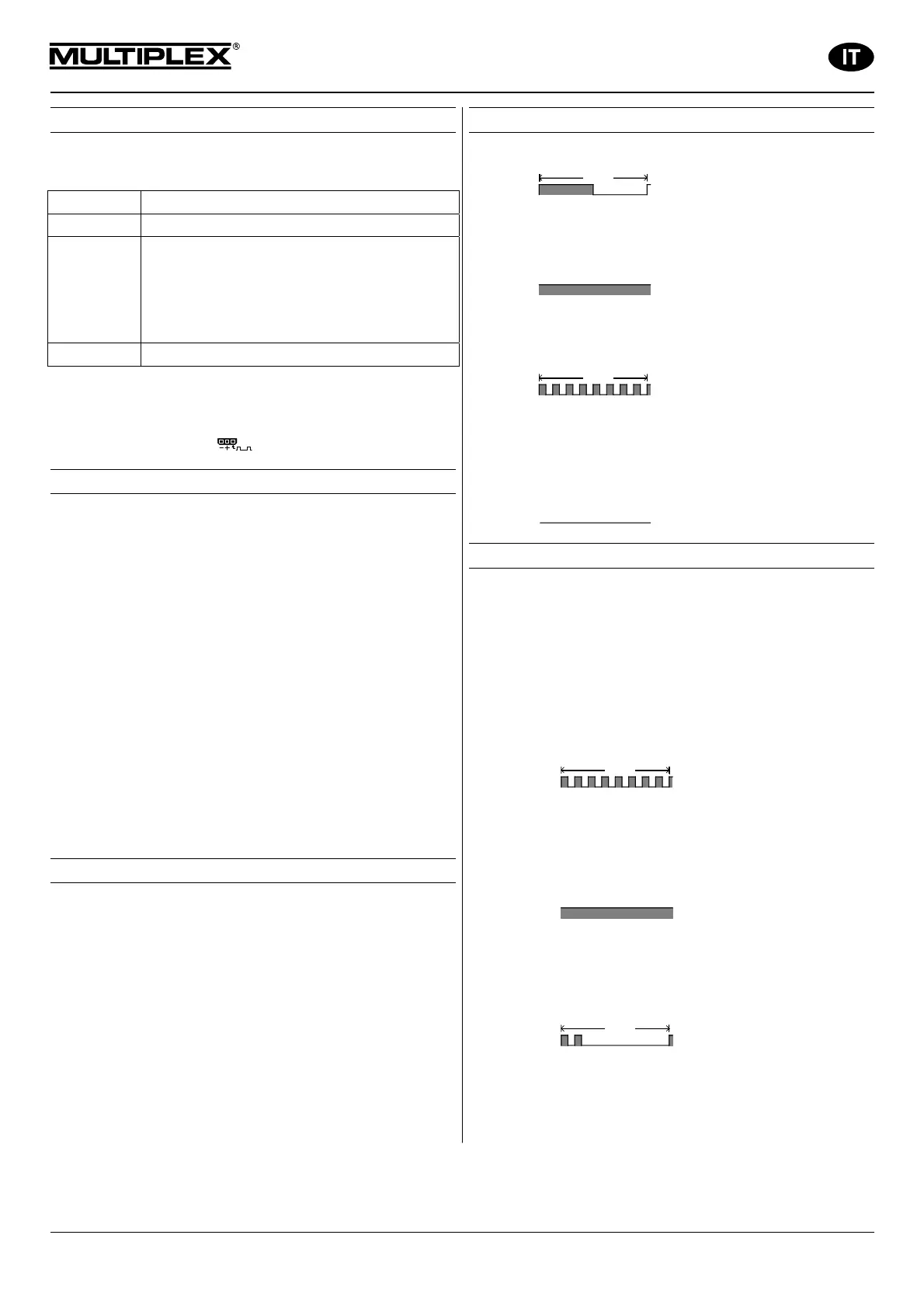

7. CONNETTORI SULLA RICEVENTE
Le riceventi RX-7-SYNTH IPD e RX-7-SYNTH DS IPD sono munite di
connettori universali UNI, compatibili con la maggior parte di com-
ponenti RC di altri produttori (HiTEC, robbe/Futaba, Graupner/JR, …).
Presa Funzione
B/D Collegamento pacco batteria Rx, cavo diagnosi o PC
AUX
Uscita libera, non attribuita p.es. per collegamento
pacco batteria Rx, se a „B/D“ è collegato il cavo
diagnosi o il cavo di regolazione RX-SYNTH, per
collegamento parallelo di un secondo pacco batteria
Rx (più sicurezza, grazie al doppio diametro dei cavi
e doppi contatti), collegamento di un tester di
bordo, …)
1, 2, 3, … 7 Uscite per collegamento servi, canali 1 … 7
! Quando si collegano il pacco batteria Rx, i servi, il regolatore, ...
assicurarsi di inserire gli spinotti nella giusta direzione ed in par-
ticolare, con componenti RC di altri produttori, controllare la se-
quenza dei cavi negli spinotti (vedi anche disegno „sequenza
contatti“ sulla ricevente
)
8. ALIMENTAZIONE
Le riceventi RX-7-SYNTH IPD e RX-7-SYNTH DS IPD possono essere
alimentate con una tensione di 3,5 — 7,5 V
(Æ pacco batteria Rx 4—5 elementi NiCd o NiMh).
Collegare il pacco batteria Rx alla presa “B/D” o ad una qualsiasi altra
presa libera „1“ …“7“ o/e alla presa „AUX“.
! Rispettare la tensione massima consentita
per gli apparecchi collegati alla ricevente (servi, ...)!
Molti servi possono essere alimentati solo con 4 elementi (4,8 V).
! Nota
Per un funzionamento sicuro dei modelli è indispensabile che
l’alimentazione sia affidabile e adatta al tipo di modello:
x usare esclusivamente pacchi batteria Rx d’alta qualità, comple-
tamente carichi e con una capacità adeguata
x i cavi devono avere un diametro sufficiente ed essere possibil-
mente corti - non installare connessioni superflue
x usare solo interruttori Rx d’alta qualità
x tensioni sotto a 3,5 V possono pregiudicare il corretto
funzionamento dell’impianto RC. Una tensione ridotta può
essere dovuta ad un pacco batteria quasi scarico, troppo debole
o difettoso oppure ad un sistema BEC sovraccaricato o difettoso.
9. UTILIZZO / SEGNALI LED
Le riceventi RX-7-SYNTH IPD e RX-7-SYNTH DS IPD sono munite di un
LED ed un tasto con i quali:
x impostare il canale HF
x attivare la funzione FAIL-SAFE e regolare le posizioni FAIL-SAFE
x disattivare il filtro IPD (p.es. per test di ricezione)
x „leggere“ il contatore degli errori
x riportare i parametri di regolazione a quelli iniziali (RESET)
Le diverse impostazioni vengono indicate dal LED. Per la regolazione
della ricevente si usano i seguenti CODICI LED:
10. ACCENSIONE
Se il canale HF è già stato impostato, dopo l’accensione il LED lam-
peggia:
1,6 sec
LED Code 3
(Æ filtro IPD attivo Î 12. ). La ricevente è pronta per l’uso.
Se dopo l’accensione il segnale non è presente o non è valido, il LED
si accende il modo permanete fino alla ricezione di un segnale vali-
do:
LED Code 1
LED ON
Se non è ancora stato impostato un canale HF (ricevente nuova o
dopo un RESET), la ricevente comincia automaticamente la ricerca
del canale HF — durante la ricerca il LED lampeggia:
LED Code 2
1,6 sec
(Æ impostare il canale HF Î 11. )
Nota:
La ricevente controlla sempre la tensione d’alimentazione. Dopo
l’accensione la tensione deve superare i 4,5 V, altrimenti la ricevente
rimane spenta (il LED si accende per un attimo e poi si spegne). La
ricevente ricomincia nuovamente a funzionare una volta superata la
tensione di 4,8 V
:
LED Code 0
LED OFF
11. IMPOSTARE IL CANALE HF
Con le riceventi RX-7-SYNTH IPD e RX-7-SYNTH DS IPD il canale HF
viene impostato con la ricerca automatica del segnale - la ricevente
cerca il segnale HF più forte. Durante la ricerca è quindi importante
che la propria radio, con il canale HF desiderato, si trovi nelle imme-
diate vicinanze del modello/ricevente - tenere una distanza adegua-
ta da altre radio in funzione (> ca. 3 m).
Regolazione
1. Accender la radio (con il canale HF desiderato),
tenere premuto il tasto sulla ricevente,
accendere la ricevente,
rilasciare il tasto
Æ La ricerca HF comincia, il LED lampeggia:
LED Code 2
1,6 sec
Nota:
La ricerca del canale HF dura normalmente ca. 2-4 sec. Se la ricer-
ca dovesse durare più a lungo, controllare che la propria radio sia
accesa e che non ci siano altre radio nelle immediate vicinanze.
Ripetere il passo 1.
2. Una volta rilevato un segnale HF, il LED si accende in modo
permanente:
LED Code 1
LED ON
3. Muovere un qualsiasi stick di comando 4x, in modo progressivo
nella stessa posizione finale. Il LED si SPEGNE in base al movi-
mento dello stick. In questo modo è possibile controllare la cor-
retta impostazione del canale HF sulla ricevente.
L’impostazione è terminata se il LED lampeggia il segnale di con-
ferma:
1,6 sec
LED Code 5
4. Spegnere e riaccendere la ricevente (Î 10. ). Adesso la ricevente
lavora sul canale HF impostato.
Il canale HF viene memorizzato in modo duraturo fino a quando non
viene impostato nuovamente un nuovo canale HF o fino al RESET
delle impostazioni (ritorno alle impostazioni iniziali) (Î 15. ).
