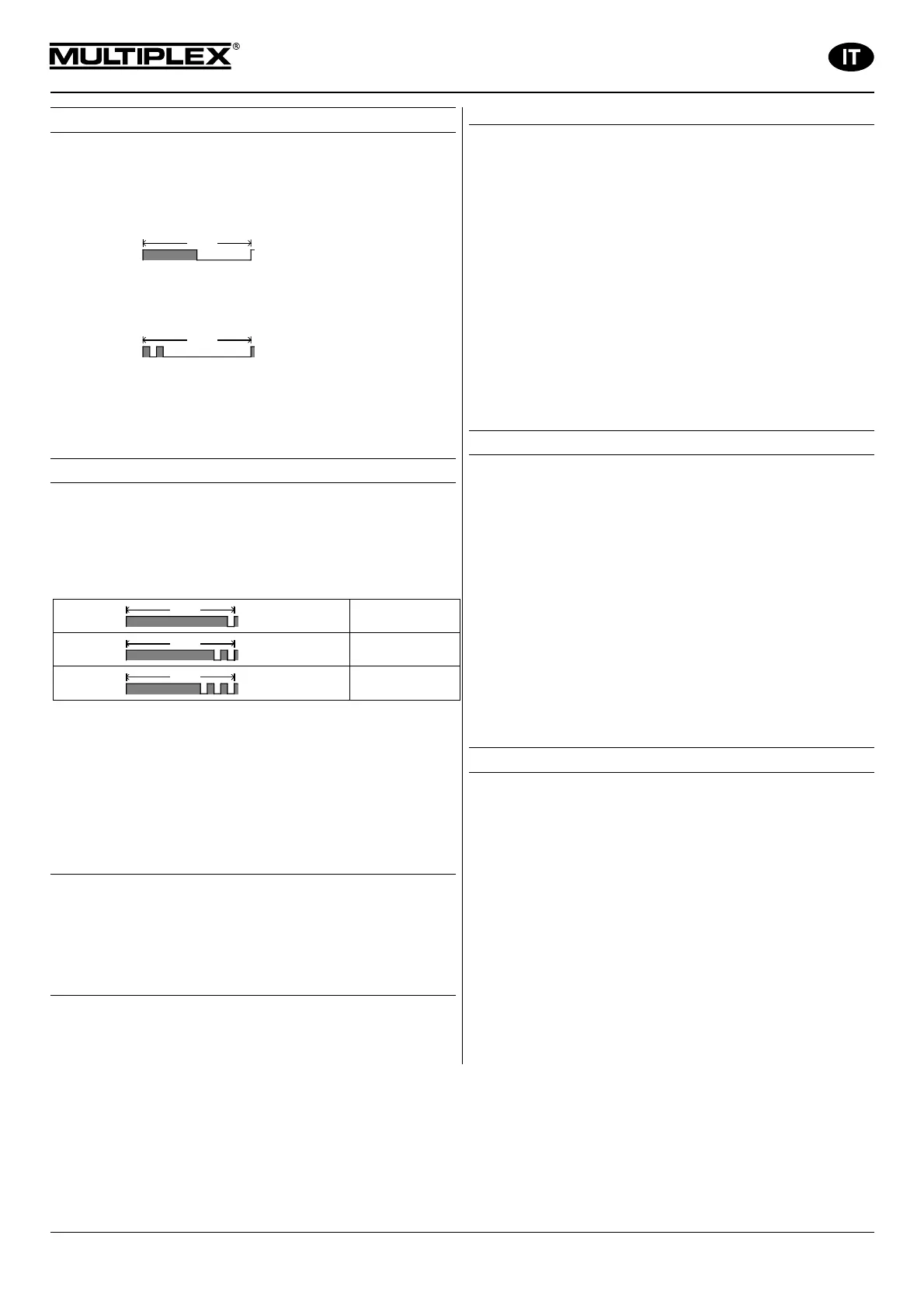

15. RESET (RITORNO ALLE IMPOSTAZIONI INIZIALI)
Le impostazioni della ricevente possono essere riportate a quelle
iniziali di fabbrica (valori di default). In questo caso tutte le
regolazioni (canale HF, posizioni FAIL-SAFE) verranno cancellate e
riportate ai valori iniziali.
Regolazione
1. Accendere la radio, poi la ricevente. Il LED lampeggia:
1,6 sec
LED Code 3
2. Premere il tasto e tenere premuto fino a far spegnere il LED (do-
po ca. 10 sec.).
Il LED comincia infine a lampeggiare per indicare l’avvenuto
RESET:
1,6 sec
LED Code 5
Dopo il RESET, il segnale verso i servi viene disattivato. Per rimettere
in funzione la ricevente spegnerla e riaccenderla (Î 10. ).
Il RESET può essere effettuato anche senza un segnale radio — il
canale HF deve però essere impostato. Durante la ricerca del canale il
tasto non ha funzione.
16. CONTATORE DEGLI ERRORI
La ricevente dispone di 3 contatori per gli errori:
x Sottotensione
x Mancanza di segnale (oscillazione del segnale di campo)
x Errori negli impulsi
Il totale degli errori memorizzati nei tre contatori viene indicato dal
LED appena un errore viene riconosciuto:
LED Code 6
1,6 sec
1 — 9 errori
LED Code 7
1,6 sec
10 — 29 errori
LED Code 8
1,6 sec

> 30 errori
Gli errori qui riportati sorgono, secondo le nostre esperienze, durante la
maggior parte dei voli. Particolarmente frequenti sono gli errori negli
impulsi nella trasmissione FM/PPM. Normalmente questi errori non sono
riconoscibili durante il volo, ma vengono registrati del contatore delle
interferenze che possiede un’alta sensibilità. Dopo qualche volo e dopo
la regolare valutazione degli errori, il contatore permette di riconoscere
in anticipo eventuali irregolarità avvenute durante il funzionamento del
modello e permette quindi di eliminare potenziali fonti d’interferenze.
P.es. problemi nell’alimentazione, interferenze dovute al motore o altre
parti metalliche, ecc.
15.1 Contatore errori sottotensione
Vengono memorizzati i secondi, durante i quali la tensione è scesa
per un attimo o in modo duraturo sotto a 4,4 V.
Con cadute di tensione aldisotto dei 3,0 V, il processore della
ricevente viene riavviato. In questo caso i valori dei tre contatori
andranno persi.
15.2 Contatore oscillazione dell’intensità di campo (mancanza
di segnale)
Vengono memorizzati i secondi, durante i quali è stata registrata
un’oscillazione dell’intensità di campo. Il contatore non tiene in
considerazione la mancanza di segnale per un periodo di tempo
prolungato (radio spenta).
15.3 Contatore errori negli impulsi
Vengono memorizzati i secondi, durante i quali i valori degli impulsi
si sono trovati aldifuori del formato prestabilito, p.es. troppi impulsi
o impulsi troppo corti/lunghi.
Con sottotensione (cadute di tensione), i contatori errori impulsi e
irregolarità del segnale non funzionano. Con irregolarità nel segnale
gli errori degli impulsi non vengono contati. Prima o dopo eventuali
oscillazioni dell’intensità di campo o cadute di tensione ci possono
essere degli errori negli impulsi che vengono registrati dal contatore.
Nota:
Con cadute di tensione aldisotto dei 3,0 V, il processore della
ricevente viene riavviato. In questo caso i valori dei tre contatori
andranno persi.
Nota: ritardo all’accensione
I contatori cominciano a funzionare 20 secondi dopo l’accensione
della ricevente.
Nota: contatore errori con filtro IPD DISATTVATO
Fino a quando il filtro IPD è disattivato, non vengono contati ed
indicati gli errori degli impulsi — attivare prima il filtro IPD (Î 14. ).
17. FUNZIONE DIAGNOSI
La funzione diagnosi è utile quando si devono effettuare delle
regolazioni sul modello, senza che la radio trasmetta un segnale HF.
Collegare a tale proposito la radio (radio MULTIPLEX con presa
multifunzione) alla ricevente attraverso l’interruttore Rx MPX con
presa di carica e con l’ausilio del cavo diagnosi # 8 5105.
L’interruttore Rx deve essere collegato alla presa „B/D“ (D=diagnosi).
All’accensione, la ricevente riconosce il cavo diagnosi. Gli impulsi di
comando vengono adesso inviati direttamente attraverso il cavo
diagnosi e non più via radio.
Scollegando il cavo diagnosi, la ricevente non passa alla ricezione
radio. Per questo motivo spegnere e riaccendere nuovamente la
ricevente.
Nota:
SPEGNERE prima la ricevente, SPEGNERE poi la radio, scollegare
infine il cavo diagnosi.
Durante il funzionamento „diagnosi“, il LED rimane acceso in modo
permanente - il contatore degli errori è disattivato.
18. CAVO DI PROGRAMMAZIONE RX-SYNTH # 8 5048
Se la ricevente è installata in modo permanente nel modello, con
tasto e LED non accessibili, la programmazione può anche avvenire
con l’ausilio del cavo di programmazione RX-SYNTH (disponibile a
parte). Collegare il cavo alla presa „B/D“ e posizionarlo nel modello in
modo che sia facilmente raggiungibile. Il cavo di programmazione
RX-SYNTH può essere prolungato in caso di necessità con una
comune prolunga UNI (p.es. # 8 5031).
Il cavo di programmazione RX-SYNTH dispone di un connettore a 3
poli contrassegnato con “PC”, che permette di collegare la ricevente
anche al PC
(Î 19. ).
Nota:
Il LED del cavo di programmazione non si accende se si preme il
tasto del cavo RX-SYNTH collegato alla ricevente! Il LED sulla
ricevente lavora normalmente premendo il tasto sul cavo RX-SYNTH.
