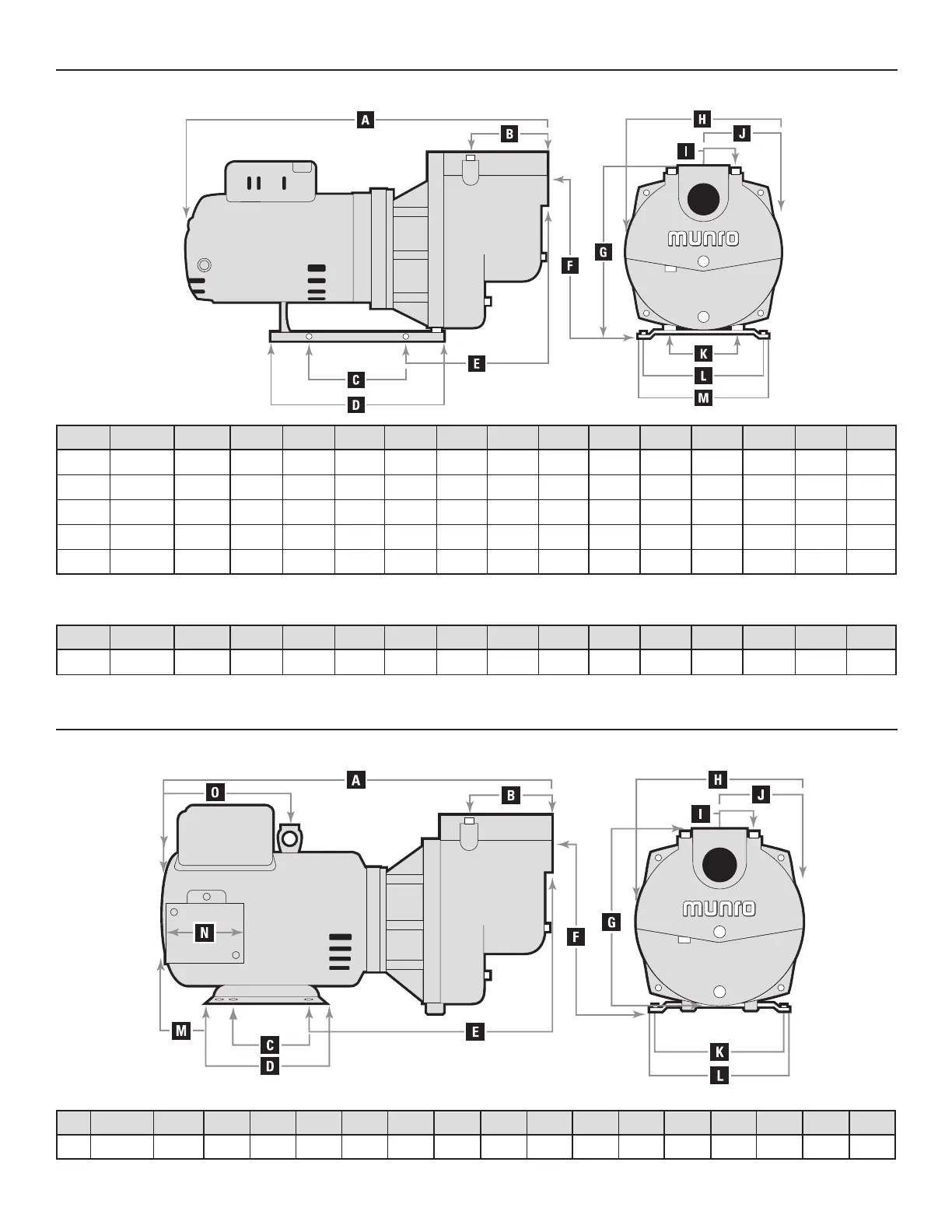

Munro LP Series - PUMP DIMENSIONS; LP Series 3;4 HP - 3 HP Dimensions; LP1502 and LP3005 Dimensions

HP Discharge Suction A B C D E F G H I J K L M
3/4 1 1/2” 2” 19 3/4” 3 5/8” 4 1/4” 8 1/2” 7 1/2” 9 1/2” 10 7/8” 9 1/2” 2 3/8” 4 3/4” 2 5/8” 5 1/4” 6”
1 1 1/2” 2” 19 3/4” 3 5/8” 4 1/4” 8 1/2” 7 1/2” 9 1/2” 10 7/8” 9 1/2” 2 3/8” 4 3/4” 2 5/8” 5 1/4” 6”
1 1/2 1 1/2” 2” 19 3/4” 3 5/8” 4 1/4” 8 1/2” 7 1/2” 9 1/2” 10 7/8” 9 1/2” 2 3/8” 4 3/4” 2 5/8” 5 1/4” 6”
2 1 1/2” 2” 18 3/4” 3 5/8” 4 1/4” 8 1/2” 7 1/2” 9 1/2” 10 7/8” 9 1/2” 2 3/8” 4 3/4” 2 5/8” 5 1/4” 6”
3 1 1/2” 2” 20 1/2” 3 5/8” 4 1/4” 8 1/2” 7 1/2” 9 1/2” 10 7/8” 9 1/2” 2 3/8” 4 3/4” 2 5/8” 5 1/4” 6”
HP Discharge Suction A B C D E F G H I J K L M
2 1 1/2” 2” 20” 4 1/4” 7.95” 14” 9 1/4” 11 1/4” 13 1/2” 11 1/2” 3” 5 3/4” 4” 7” 8”
HP Discharge Suction A B C D E F G H I J K L M N O
5 3” 3” 21 3/4” 4” 4 1/2” 6 1/2” 13 1/2” 9 1/2” 12 5/8” 11” 3 1/8” 5 5/8” 7 1/2” 8 1/2” 2 1/2” 4 1/4” 7 1/2”
LP Series 3/4 HP - 3 HP
1502
LP3005
PUMP DIMENSIONS
Page 5
