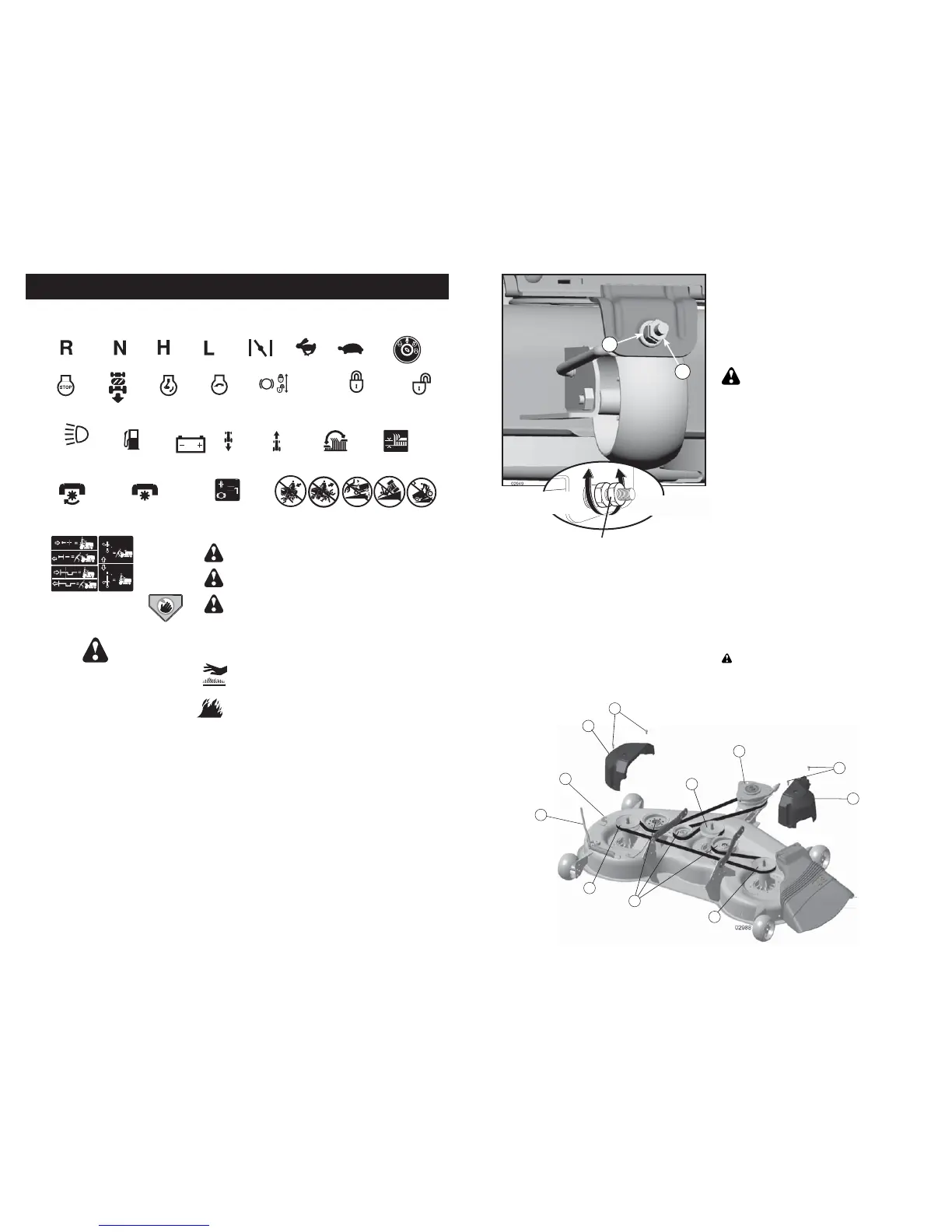

OPERACIÓN
Estos símbolos pueden aparecer sobre su tractor o en la literatura proporcionada con el producto.
Aprenda y comprenda sus significados.
PELIGRO, GUARDE LAS
MANOS Y LOS PIES LEJOS
RUEDA LIBRE
(Solamente para los
modelos automatico)
MANTENGA EL
AREA DESPEJADA
MANTENGA EL
AREA DESPEJADA
PELIGROS DE
PENDIENTES
15
15
(Vea la sección de las reglas de seguridad)
BATERÍA
MARCHA
ATRÁS
MARCHA
HACIA ADELANTE
RÁPIDO
LENTO
MOTOR
ENCENDIDO
MOTOR
APAGADO
LUCES
ENSENDIDAS
COMBUSTIBLE
ESTRANGU-
LACIÓN
ALTURA DE LA
SEGADORA
FRENO DE
ESTACIONAMIENTO
CERRADO
ABIERTA
MARCHA ATRÁS
NEUTRO
ALTO
BAJO
ACCESORIO DEL
EMBRAGUE
ENGANCHADO
FRENO DE
ESTACIONAMIENTO
IGNICIÓN
ACCESORIO DEL
EMBRAGUE
DESENGANCHADO
P
MOTOR
EN MARCHA
LEVANTAMIENTO
DE LA SEGADORA
No seguir las siguientes instrucciones
puede provocar heridas o muerte. Los
símbolos de aviso de seguridadse utilizan
para identificar informaciones de seguridad
relativas a peligros que puedenprovocar la
muerte, heridas graves y/o daños a la
máquina.
PELIGRO indica un peligro que, si no se evita,
provoca muerte o lesiones graves.
ADVERTENCIA indica un peligro que, si no se evita,
puede provocar muerte o lesiones graves.
PRECAUCIÓN indica un peligro que, si no se evita,
puede provocar lesiones ligeras o moderadas.
PRECAUCIÓN cuando se utiliza sin el símbolo de aviso,
indica una situación que puede provocar daños al
tractor y/o al motor.
FUEGO indica un peligro que, si no se evita, puede
provocar la muerte, lesiones graves y/o danos
a la máquina.
SUPERFICIES CALIENTES indica un peligro que,
si no se evita, puede provocar la muerte, lesiones
graves y/o danos a la máquina.
SISTEMA
FUNCIONAMIENTO
ATRÁS (ROS)
PEDAL DE FRENO /
DE EMBRAGUE
25
TO REPLACE MOWER DRIVE BELT
MOWER DRIVE BELT REMOVAL
1. Park tractor on a level surface. En gage
parking brake.
2. Lower attachment lift lever to its lowest
position.
3. Disengage belt tension rod (K) from
lock bracket (L).
CAUTION: Belt tension rod is spring
loaded. Have a firm grip on rod and re-
lease slowly.
4. Remove screws (P) from mandrel cov-
ers (Q) and remove covers.
5. Remove any dirt or grass clippings
which may have accumulated around
mandrels and entire upper deck sur-
face.
6. Remove belt from electric clutch pulley
(M), both mandrel pulleys (R) and all
idler pulleys (S).
MOWER DRIVE BELT INSTALLATION
1. Install belt around both mandrel pulleys
(R) and around idler pulleys (S) as
shown.
2. Install belt onto electric clutch pulley
(M).
IMPORTANT: Check belt for proper rout-
ing in all mower pulley grooves.
3. Reassemble mandrel covers (Q). Se-
curely tighten all screws.
4.
Engage belt tension rod (K) on locking
bracket (L).
CAUTION: Belt tension rod is spring
loaded. Have a tight grip on rod and en-
gage slowly.
5. Raise attachment lift lever to highest
position.
B
02950
Tighten adjust nut
B to raise mower
Loosen adjust nut
B to lower mower
Loosen jam nut A first
A
M
K
L
P
Q
Q
R
S
P
R
R
NOTE: Each full turn of the adjustment
nut will change mower height about 1/8".
• Recheck measurements, adjust if nec-
essary until front tip of blade is 1/8" to
1/2" lower than the rear tip.
• Hold adjustment nut in position with
wrench and tighten jam nut securely
against adjustment nut.
