Fixation du déflecteur d'éjection monté latéralement
AVERTISSEMENT: Afin d'empêcher
le démarrage du moteur, débrancher
le fil de la bougie.
Pour le transport, le déflecteur latéral n'est pas monté en place. Repérer
le déflecteur latéral et l'installer comme suit.:
1. Soulever le capot du déchiqueteur (A, Figure 6).
2. Glisser les deux languettes (B) du déflecteur latéral (C) sous l'axe
de pivotement.
3. Abaisser le déflecteur latéral. S'assurer que la languette de ver-
rouillage (A, Figure 7) s'insère au travers de la fente dans le
déflecteur latéral.
4. Abaisser le capot du déchiqueteur (A, Figure 8).
5. Brancher le fil sur la bougie.
Préparation

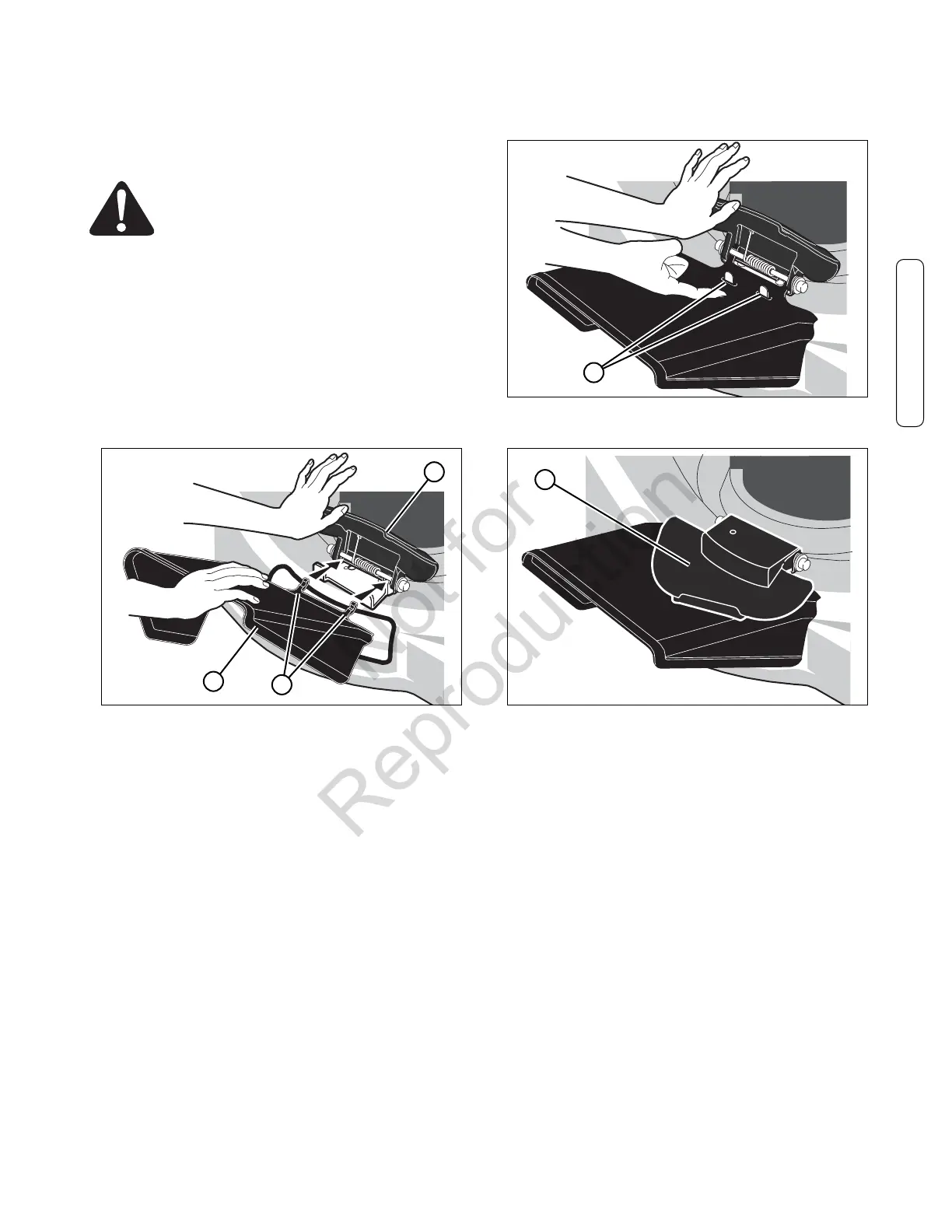

Figure 6 : Installation du déflecteur d'éjection latéral.
Figure 7 : Languettes de verrouillage du déflecteur d'éjection latéral.
Figure 8 : Libération du capot du déchiqueteur
A
C
A
B
A
Préparation (suite)
9
