Sujeción del deflector de descarga de montaje lateral
ADVERTENCIA: Para evitar que
el motor arranque, desconecte
el cable de la bujía.
Para propósitos de envío, no se instaló el deflector lateral. Localice
el deflector lateral e instale de la siguiente manera.
1. Levante la cubierta del triturador (A, Figura 13).
2. Deslice las dos lengüetas (B) del deflector lateral (C) debajo
del pasador-pivote.
3. Baje el deflector lateral. Verifique que la lengüeta de enganche
(A, Figura 14) atraviesa la ranura en el deflector lateral.
4. Baje la cubierta del triturador (A, Figura 15).
5. Conecte el cable a la bujía.
Preparación

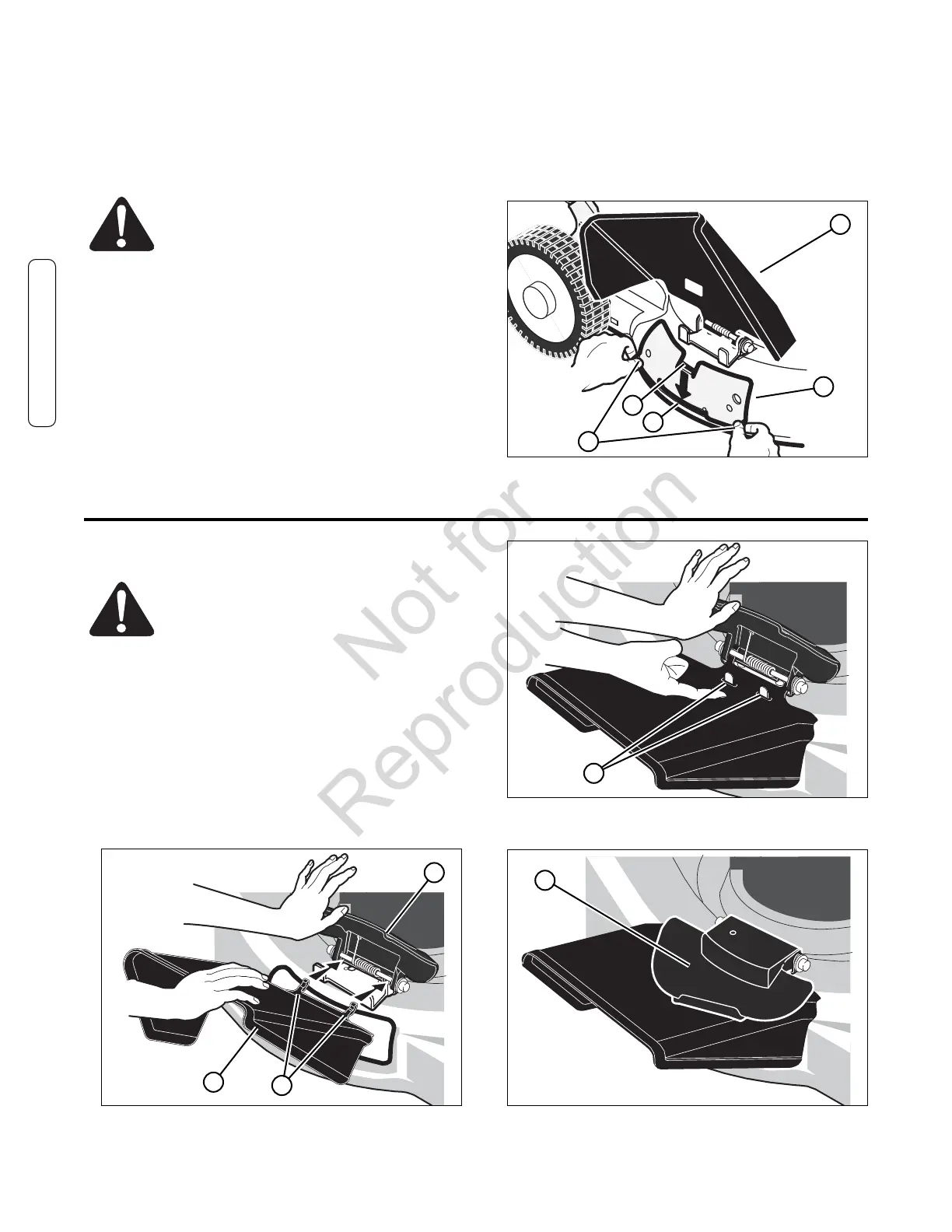

Figura 13: Instalación del deflector de descarga lateral
Figura 14: Lengüetas de enganche del deflector de descarga lateral
Figura 15: Liberación de la cubierta del triturador
A
C
A
B
A
Preparación (Continuación)
Sujeción de la placa para el modo de triturado
(Sólo los modelos MD2250 y NMD2250)
ADVERTENCIA: Para evitar que
el motor arranque, desconecte
el cable de la bujía.
1. Levante el deflector tipo canal (A, Figura 12).
2. Alinee la placa (B) del triturador con la abertura de descarga
lateral. Verifique que las dos salientes de alineación (C) están
dentro de la abertura.
3. Monte la lengüeta (D), ubicada en la parte superior de la placa
del triturador, adentro de la cubierta del cortacésped.
4. Monte la lengüeta (E), ubicada en la parte inferior de la placa
del triturador, adentro de la cubierta del cortacésped.
5. Baje el deflector tipo canal.
6. Conecte el cable a la bujía.
Nota: En algunos modelos, el conjunto del triturador se instala en la
fábrica. Para convertir de triturador a descarga lateral, simplemente
remueva la placa de triturado.
Figura 12: Instalación de la placa para el modo de triturador
(Sólo los modelos MD2250 y NMD2250)
D
A
C
E
B
