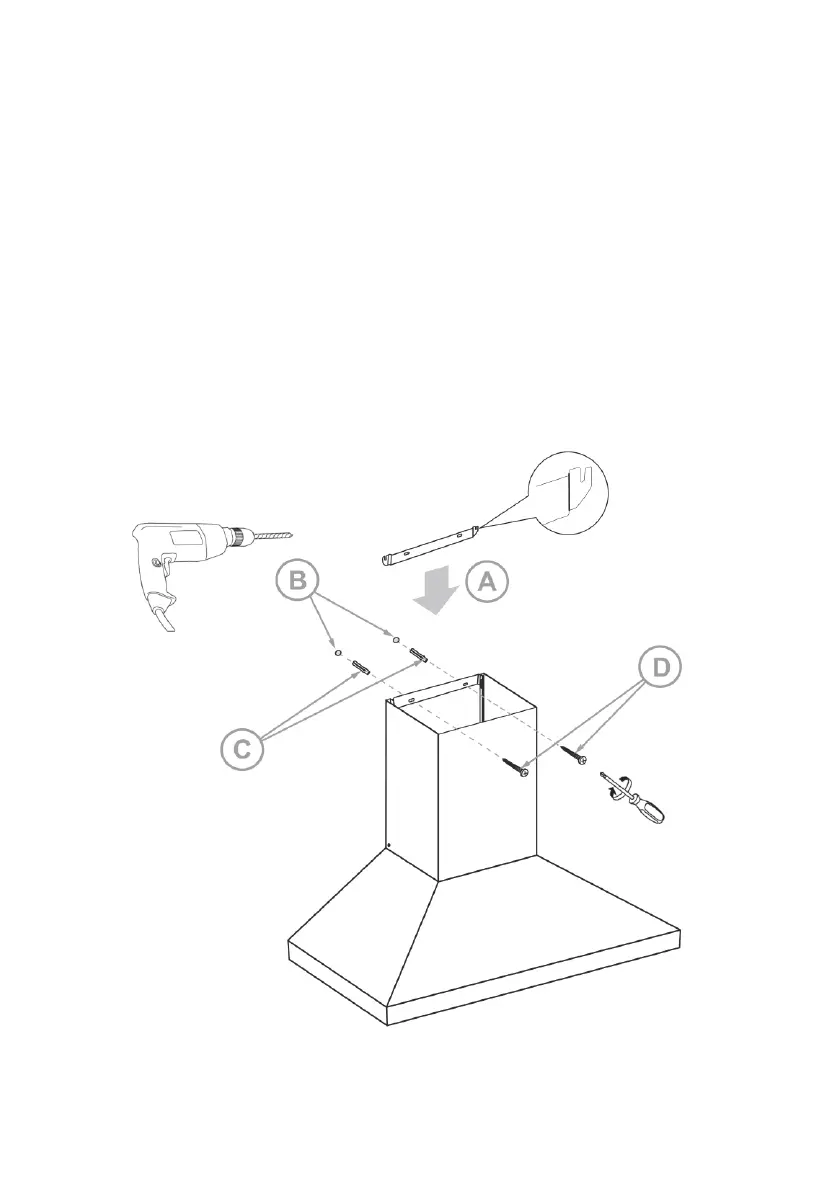

2. Instalação dos suportes da chaminé (primeira seção)
A chaminé da coifa é composta por duas peças, que são inseridas uma
dentro da outra para se adaptar à altura entre o teto e o corpo principal da
coifa.
a) Posicione a primeira seção da chaminé (aquela sem respiros) de
forma que os orifícios dos parafusos fiquem na parte inferior.
b) Insira o suporte A no interior da chaminé, fazendo coincidir as patilhas
do suporte com as ranhuras localizadas no interior da chaminé.
c) Marque os dois orifícios B do suporte da chaminé.
d) Faça dois furos de 10 mm Ø nas marcas B.
e) Insira os plugues fornecidos C.
f) Fixe o suporte e fixe-o na parede usando os parafusos D fornecidos.
