INSTALACIÓN
Recuerde que… Antes de proceder a la instalación, la campana extractora
debe estar desconectada de la red eléctrica, apague el interruptor de
aislamiento omnipolar o desenchúfela de la toma de red.
La campana se ha de colocar justo debajo del orificio de la salida de humos de
la cocina, para obtener el mejor rendimiento la altura optima de la campana
respecto a la encimera ha de estar comprendida entre 65 y 75 cm.

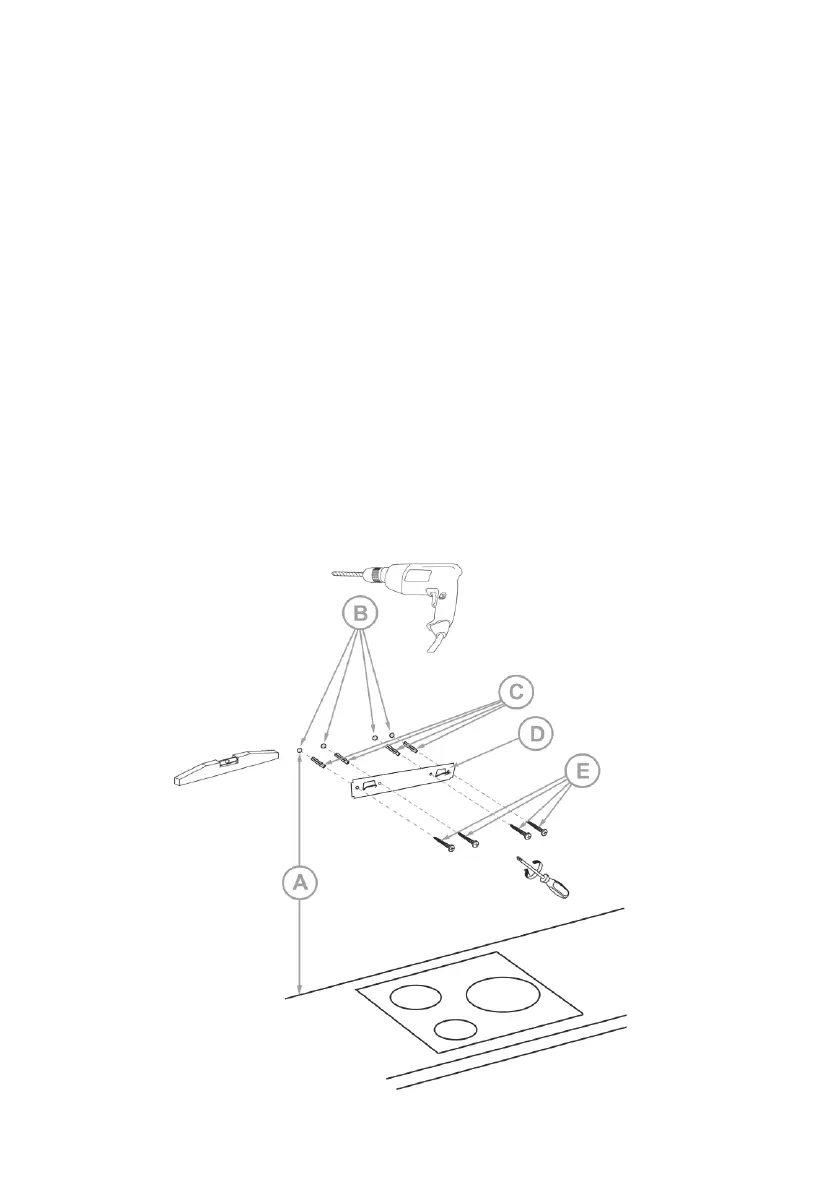

1. Instalación del soporte de la campana extractora
a) Con ayuda de un nivel marque los cuatro orificios B del soporte D. La
distancia A ha de ser la altura recomendada (65 a 75 cm) más la
altura de la campana, es decir, ha de añadir los centímetros
necesarios para que cuando la campana esté colgada del soporte,
esta esté a la altura recomendada (65 a 75 cm) respecto a la
encimera.
b) Efectúe cuatro taladros de 10 mm Ø en las marcas B.
c) Introduzca los tacos suministrados C.
d) Coloque el soporte D y fíjelo a la pared mediante los tornillos E
suministrados.
