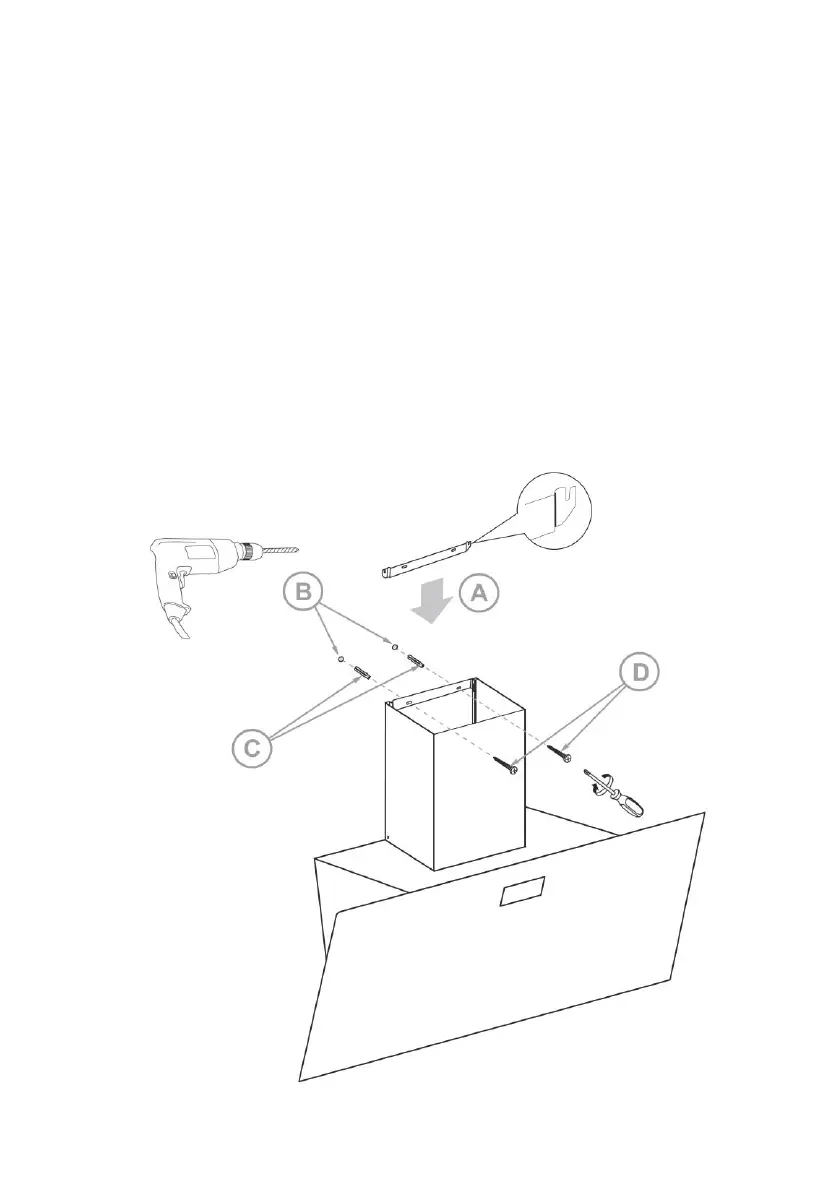

2. Installazione dei supporti camino (prima sezione)
Il camino della cappa aspirante è composto da due pezzi, che si
inseriscono uno dentro l'altro per adattarsi all'altezza tra il soffitto e il corpo
principale della cappa aspirante.
a) Posizionare il primo tratto di camino (quello senza sfiati) in modo che i
fori delle viti siano in basso.
b) Inserire il supporto A all'interno del camino, facendo combaciare le
linguette del supporto con le asole poste all'interno del camino.
c) Segnare i due fori B della staffa camino.
d) Praticare due fori Ø 10 mm nei contrassegni B.
e) Inserire le spine in dotazione C.
f) Attaccare la staffa e fissarla alla parete utilizzando le viti D in
dotazione.
