Myson Kickspace 600 - Page 10

7.0 Appendix / Bilaga (continued / fortsättning...)
Grille securing screw
/ Fästskruv för galler
Grille securing screw
/ Fästskruv för galler

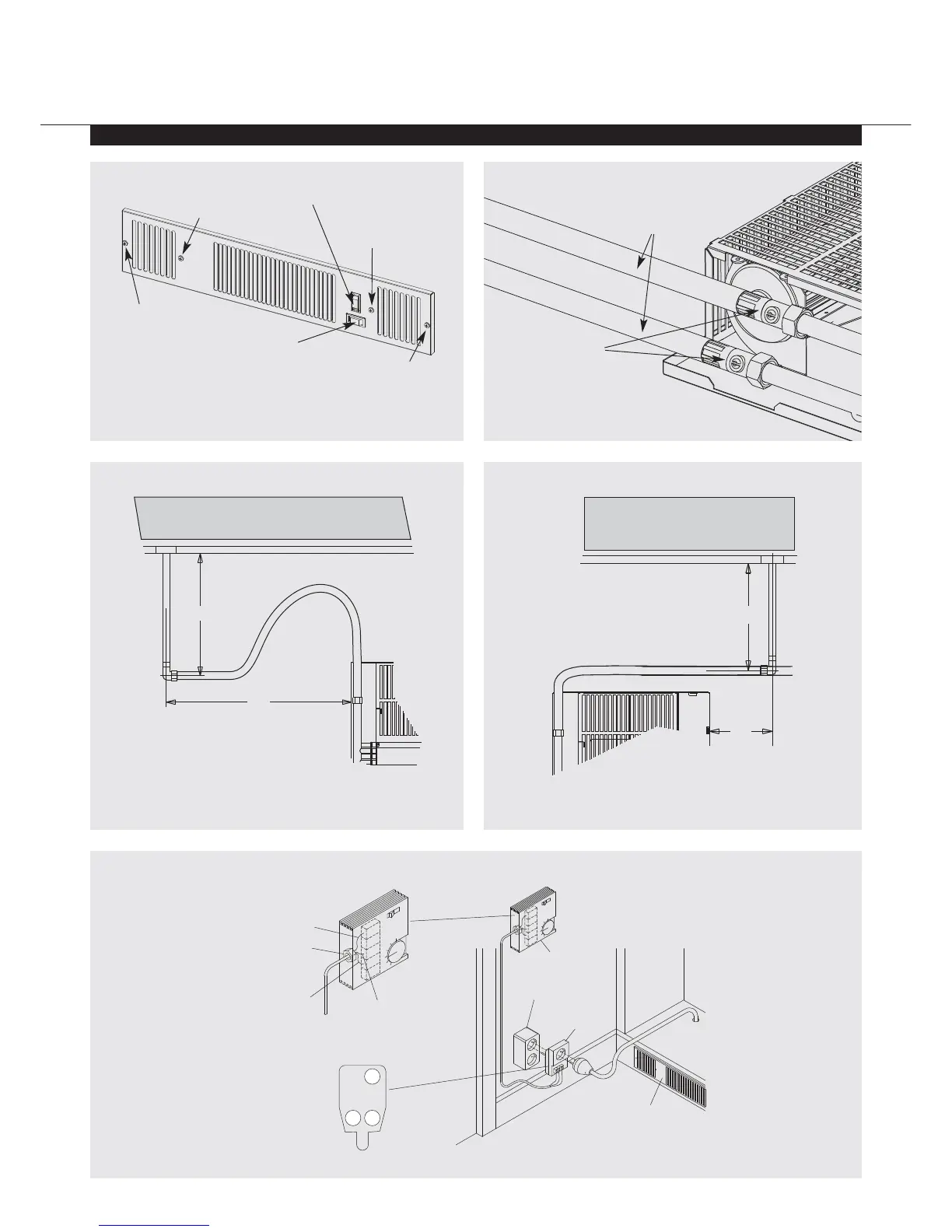

Fig. 3 Front view of unit / Enheten sett framifrån
Unit securing screw
/ Fästskruv för enhet
Unit securing screw
/ Fästskruv för enhet
Switch for fan /
Brytare för fläkt
Boost
Off / Av
Normal
Heating/fan only switch / Brytare
för uppvärmning/endast fläkt
Isolating valves /
Isoleringsventiler
Flexible pipes
/ Flexibla rör
Fig. 4
300
400
WALL / VÄGG
Fig. 5a Left hand view - suggestion only /
Sett från vänster - endast förslag
250
100
WALL / VÄGG
Fig. 5b Right hand view - suggestion only /
Sett från höger - endast förslag
0
1
°C
30
25
20
15
10
5
N
N
2
5
6
0
1
°C
30
25
20
15
10
5
N
N
2
5
6
N
TP
Fig. 6 Electrical connection / Elektrisk anslutning
NOTE: The electrical installation must
be done by authorised electrician /
Obs! Elektrisk installation måste
utföras av behörig elektriker
T-2
N
P-6
Room thermostat / Rumstermostat
Pull relief /
Dragavlastning
Wall socket / Vägguttag
Double-sided wall plug / Dubbelsidig väggkontakt
Colour codes / Färgkoder
N = Blue / Blå
T = Brown / Brun
P = Black / Svart
MYSON KICKSPACE
®
10
KICKSPACE
®
500, 600, 600-12V, 800, 80S & 80D
KICKSPACE
®
500, 600, 600-12V, 800, 80S & 80D
INSTALLATION & OPERATING MANUAL /
KICKSPACE
®
500, 600, 600-12V, 800, 80S & 80D INSTALLATIONS- OCH ANVÄNDARHANDBOK
01.07.2018
