• Il passaggio del comando da un pulsante a quello opposto (Up ↔ Down oppure Left + Right) ha un ritardo fisso di 1.5s; è
permesso il comando contemporaneo di pulsanti non opposti (Up+Left, Up+Right, Down+Left, Down+Right nella versione a 4
canali);
• Il trasmettitore si spegne automaticamente dopo 120 secondi dall’ultimo comando dato;
Funzionamento del ricevitore
• Il ricevitore è dotato di 2/4 uscite relè con due contatti comuni (vedere schema elettrico); il contatto comune va collegato al polo
positivo o negativo della batteria in funzione della polarità del carico collegato;
• Per la protezione del carico in caso di cortocircuito interporre un fusibile da 3A
• All’alimentazione del ricevitore si accendono il led verde LINE e dopo 1s il led rosso della programmazione.
• Il led rosso resta acceso per 15s circa e durante questo intervallo di tempo il ricevitore è abilitato a ricevere il codice di un nuovo
trasmettitore e a memorizzarlo. E’ possibile memorizzare fino a 5 trasmettitori contemporaneamente; qualora venga richiesto di
memorizzare più di 5 trasmettitori il ricevitore accetta l’ultimo codice eliminando il primo ricevuto. Quando il led rosso è spento non
è possibile eseguire la procedura di memorizzazione di un nuovo TX;
• La pressione di un pulsante sul trasmettitore corrisponde all’accensione del led giallo corrispondente sul ricevitore e
all’azionamento della uscita relativa;
Procedura di programmazione
• Dopo aver alimentato il ricevitore quando il led rosso è acceso procedere come segue:
1. Accendere il nuovo trasmettitore premendo il pulsante ON;
2. Tenere premuto il pulsante UP che si trova a sinistra per la versione a 2 canali o in basso a sinistra per la versione
a 4 canali;
3. Premere il pulsante PROG sul ricevitore;
4. Rilasciare quindi il pulsante UP del trasmettitore;
5. Se il codice è stato riconosciuto il led lampeggia per quattro volte consecutive dopodichè si spegne a conferma
dell’avvenuta memorizzazione del nuovo trasmettitore;
6. Verificare il corretto funzionamento del nuovo trasmettitore ;
• Per aggiungere un nuovo trasmettitore al radiocomando già in uso , con ricevitore acceso procedere come segue:
• Premere e tenere premuto il pulsante PROG sul ricevitore fintanto che si accende il led rosso quindi rilasciarlo
• Ripetere i passi di cui sopra dal punto 1
Sostituzione delle batterie
• Svitare le 6 viti sul retro del trasmettitore e togliere le parte posteriore del guscio;
• Sostituire le batterie usando esclusivamente batterie da 1.5V alcaline tipo AAA Prestare attenzione a rispettare la polarità;
l’inversione delle batterie non danneggia il trasmettitore ma ne impedisce il funzionamento;
• Posizionare il coperchio posteriore e avvitare le 6 viti di chiusura.
Collegamento dell’antenna esterna opzionale

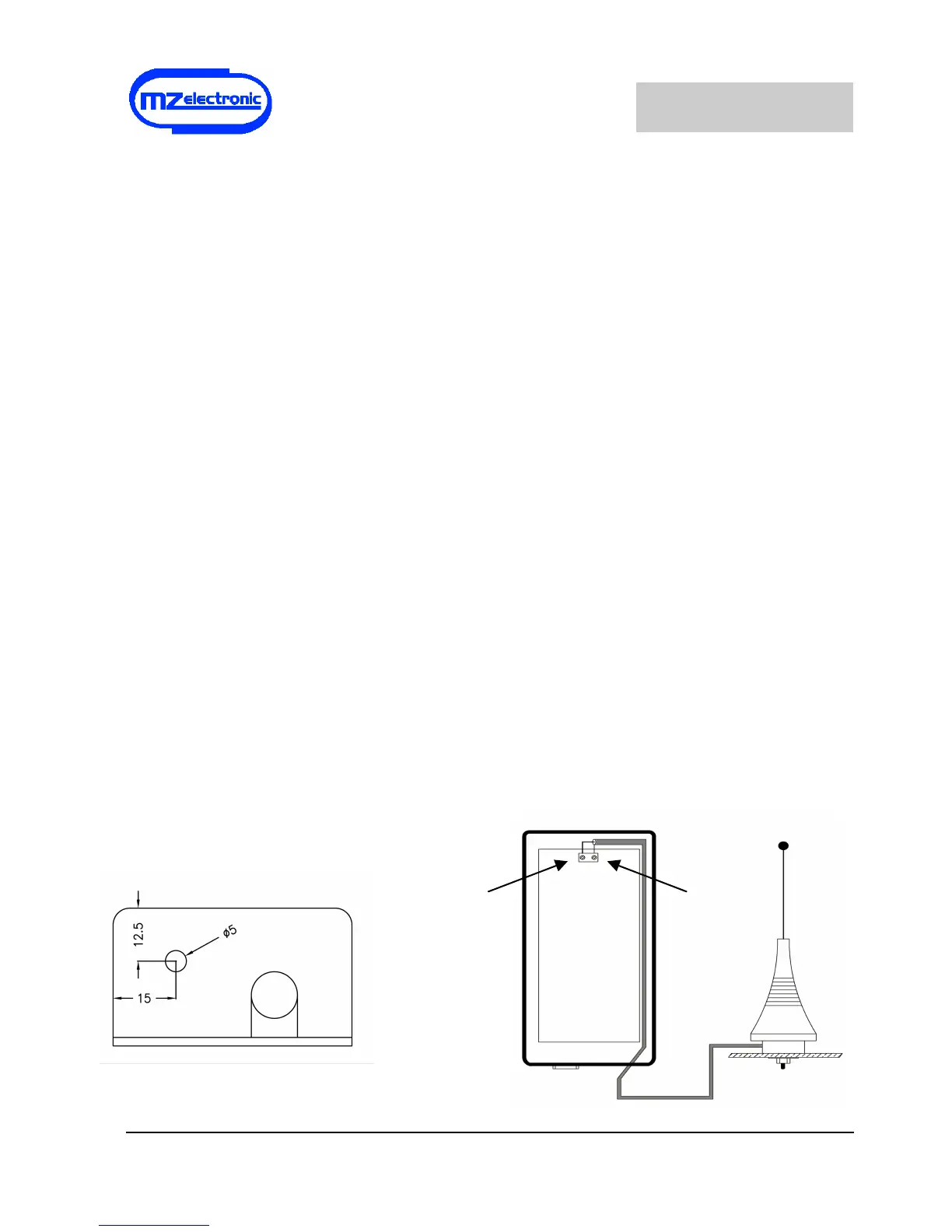

• Praticare un foro del diametro di 5mm nella posizione parete inferiore del ricevitore (a destra del foro del cavo di alimentazione)
come indicato in figura 1;
• Aprire il ricevitore e rimuovere l’antenna interna dalla rispettiva morsettiera;
• Far scorrere il cavo dell’antenna esterna nel foro praticato e collegarla alla morsettiera: la calza di schermatura del cavo va
collegata al contatto destro mentre il conduttore del segnale radio al contatto sinistro (Figura 2):
• Chiudere il ricevitore e fissare l’antenna al telaio dell’imbarcazione utilizzando la rondella piana e il dado forniti a corredo.
