NAIM NAPSA - Page 13

D3
Netzanschluss
und Sicherung
4 Installation
Das Netzteil sollte auf ein dafür vorgesehenes Geräterack gestellt werden, bevor Sie Kabel
anschließen oder das Gerät einschalten. Stellen Sie sicher, dass die Endstufen ausgeschaltet

Anschlussdiagramme
finden Sie in der Bedienungsanleitung des an das Netzteil angeschlossenen Geräts.
Einige Netzteile sind schwer – bitte bedenken Sie dies, wenn Sie die Geräte hochheben
oder umstellen wollen. Stellen Sie sicher, dass die Unterlage für das entsprechende
Gewicht ausgelegt ist.

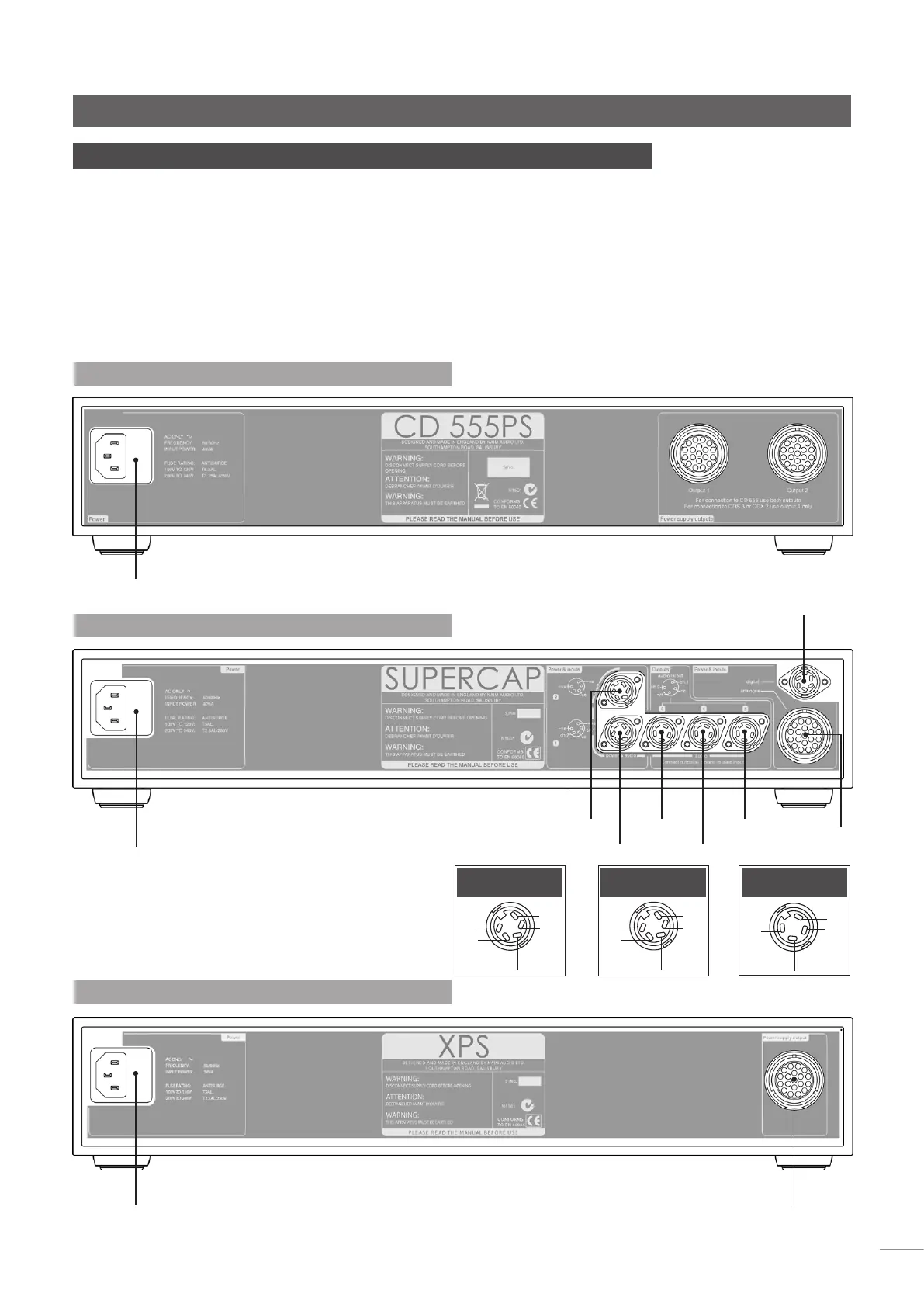

4.2 SuperCap – Rückseite
Buchse
1
Buchse
2
Buchse
4
Buchse
3
Buchse
5
nur
NAC 252,
SNAXO oder
SuperLine
nur
NAC 252
pos.
neg.
pos.
K1
K2
Buchse 1
pos.
neg.
pos.
NL
NL
Buchse 2
K2
neg.
K1
NL
Buchse 3, 4 u. 5
Netzanschluss und
Sicherung
4.3 XPS – Rückseite
Mehrfachausgang
Netzteile 555 PS, SuperCap und XPS
Netzanschluss
und Sicherung
Hinweis: Das 555 PS ist mit dem CD555, CDS3, CDX2, HDX, DAC,
NDX und ND5 XS kompatibel. Verwenden Sie zum Anschließen
eines CDS3, CDX2, HDX, DAC, NDX oder ND5 XS nur Output 1.
4.1 555 PS – Rückseite
Hinweis: Das XPS ist mit dem CDS3, CDX2, HDX, DAC, NDX
und ND5 XS kompatibel. Es kann nicht mit dem CD555
verwendet werden.
