D4
Netzanschluss
und Sicherung

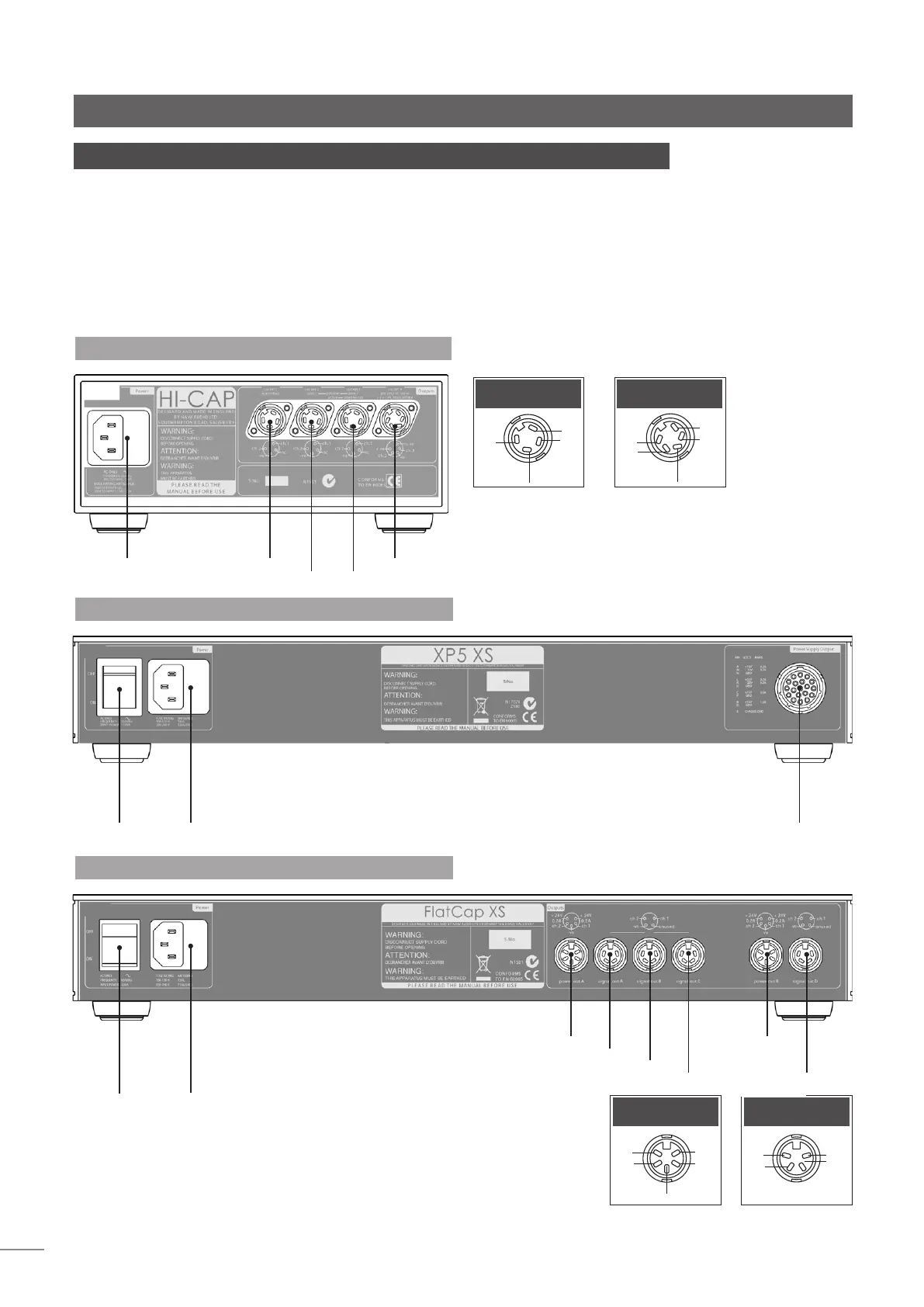

5.1 HiCap – Rückseite
Buchse 1
Buchse 2
Buchse 3
Buchse 4
K2
neg.
K1
NL
Buchse 1, 2 u. 3
pos.
neg.
pos.
K1
K2
Buchse 4
5 Installation
Das Netzteil sollte auf ein dafür vorgesehenes Geräterack gestellt werden, bevor Sie Kabel
anschließen oder das Gerät einschalten. Stellen Sie sicher, dass die Endstufen ausgeschaltet
Anschlussdiagramme finden Sie in der Bedienungsanleitung des an das Netzteil
angeschlossenen Geräts.
Einige Netzteile sind schwer – bitte bedenken Sie dies, wenn Sie die Geräte hochheben
oder umstellen wollen. Stellen Sie sicher, dass die Unterlage für das entsprechende Gewicht
ausgelegt ist.
Netzanschluss
und Sicherung
5.3 FlatCap XS – Rückseite
Netz-
schalter
K2
K1
NL
neg.
Signalausg.
A, B, C u. D
pos.
neg.
pos.
K1
K2
Stromausg. A u. B
Netzteile HiCap, XP5 XS und FlatCap XS
Stromausg. A
Signalausg. A
Signalausg. B
Signalausg. C
Stromausg.
B
Signalausg. D
Netzanschluss
und Sicherung
5.2 XP5 XS – Rückseite
Netz-
schalter
Mehrfachausgang
Hinweis: Das XP5 XS ist mit dem CDS3, CDX2, HDX, DAC,
NDX und ND5 XS kompatibel. Es kann nicht mit dem
CD555 verwendet werden.
