IT3
ingresso
alimentazione
e fusibile

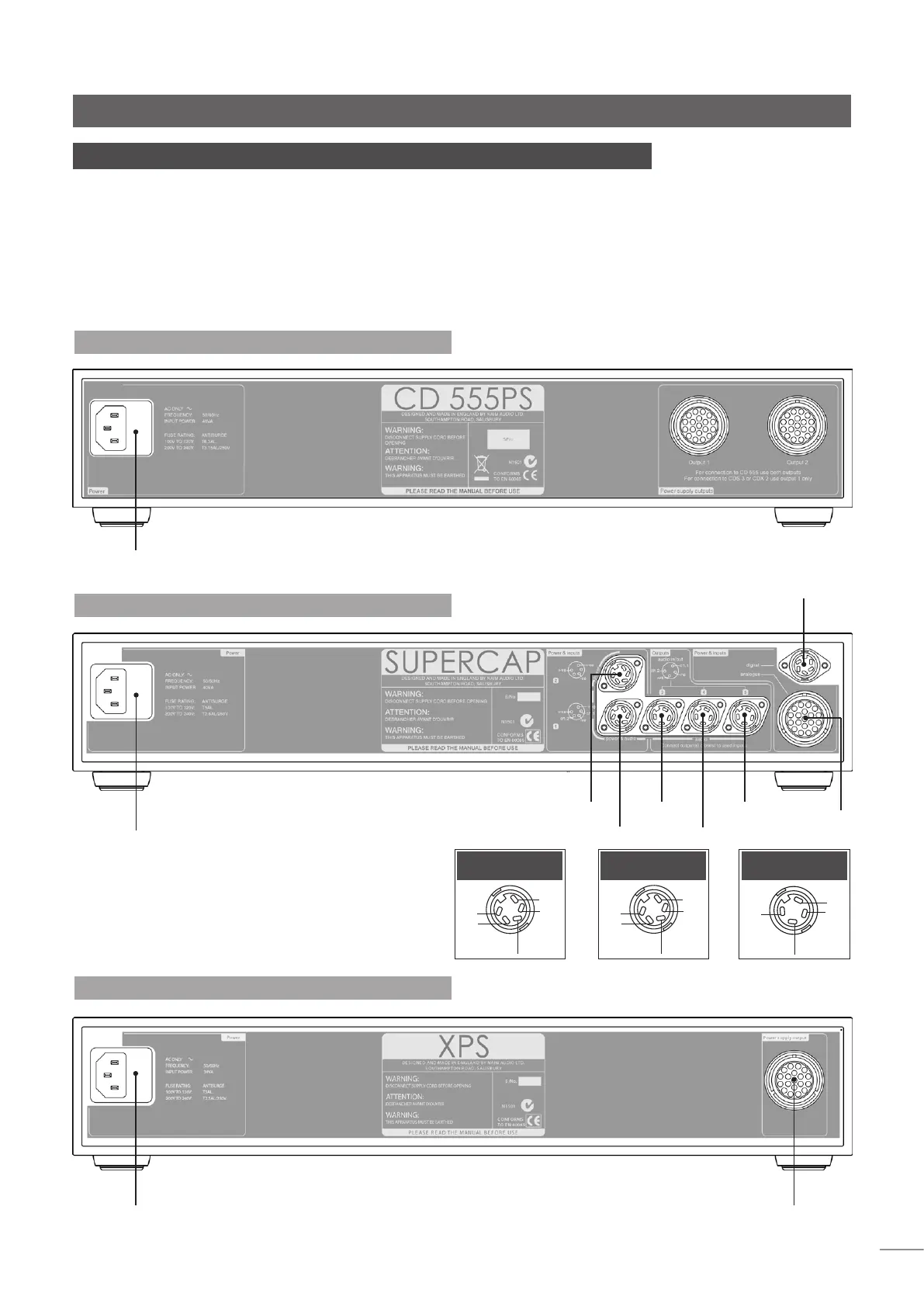

4 Installazione
L’alimentatore deve essere installato su un supporto concepito appositamente per questo
scopo. Installarlo nella posizione definitiva prima di collegare i cavi e accendere l’unità. Prima
di accendere l’alimentatore, assicurarsi che gli amplificatori di potenza siano spenti e che il
volume del preamplificatore sia disattivato. I tasti di accensione sono situati sul pannello frontale.
I diagrammi che illustrano le connessioni sono riportati nel manuale di istruzioni del prodotto.
Fare molta attenzione quando si solleva o si sposta l’alimentatore perché è molto pesante.
Assicurarsi che la superficie sulla quale viene installato sia in grado di sopportarne il peso.
4.2 SuperCap Retro
presa 1
presa 2
presa 4
presa 3
presa 5
solo NAC
252 o
SNAXO
solo NAC 252
+ve
-ve
+ve
ch1
ch2
Presa 1
+ve
-ve
+ve
nc
nc
Presa 2
ch2
-ve
ch1
nc
Presa 3, 4 e 5
ingresso di alimentazione
e fusibile
4.3 XPS Retro
uscita di
alimentazione multipla
Alimentatori 555 PS, SuperCap e XPS
ingresso
alimentazione
e fusibile
Nota: Il 555 PS può essere utilizzato per alimentare i seguenti dispositivi:
CD555, CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Nel caso di CDS3, CDX2,
HDX, DAC, NDX e ND5 XS viene utilizzata solo l’uscita 1.
4.1 555 PS Retro
Nota: L’XPS può essere utilizzato per alimentare i seguenti
dispositivi: CDS3, CDX2, HDX, DAC, NDX e ND5 XS. Non è
possibile utilizzarlo per alimentare il CD555.
