IT4
ingresso
alimentazione
e fusibile

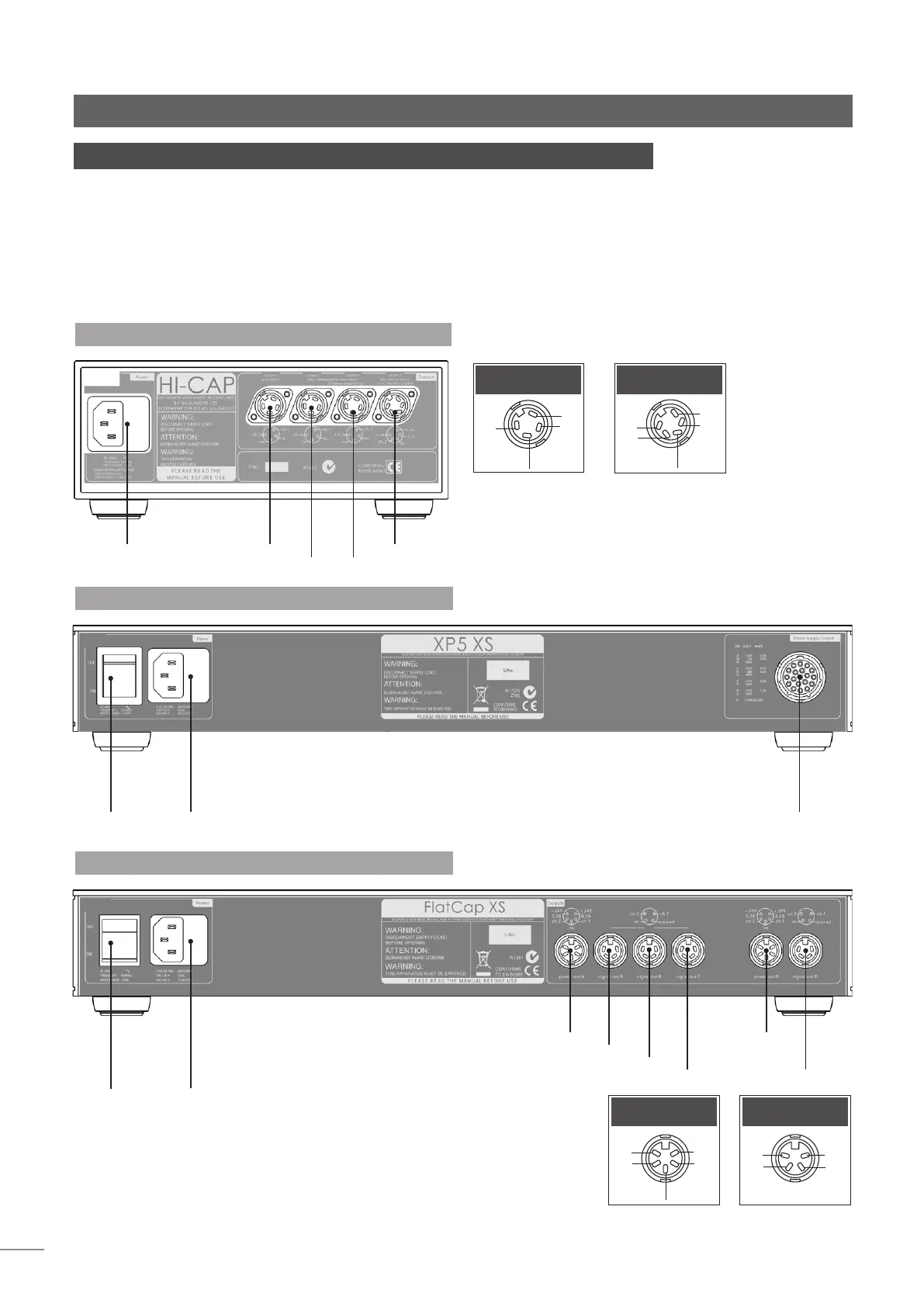

5.1 HiCap Retro
presa 1
presa 2
presa 3
presa 4
ch2
-ve
ch1
nc
Presa 1, 2 e 3
+ve
-ve
+ve
ch1
ch2
Presa 4
5 Installazione dell’alimentatore
L’alimentatore deve essere installato su un supporto concepito appositamente per questo
scopo. Installarlo nella posizione definitiva prima di collegare i cavi e accendere l’unità.
Prima di accendere l’alimentatore, assicurarsi che gli amplificatori di potenza siano spenti e
che il volume del preamplificatore sia disattivato. I diagrammi che illustrano le connessioni
sono riportati nel manuale di istruzioni del prodotto.
Fare molta attenzione quando si solleva o si sposta l’alimentatore perché è molto pesante.
Assicurarsi che la superficie sulla quale viene installato sia in grado di sopportarne il peso.
ingresso
alimentazione
e fusibile
5.3 FlatCap XS Retro
Output di forza motrice A
Uscita del segnale A
interruttore di
accensione
ch2
ch1
nc
-ve
Uscita del segnale
A, B, C & D
+ve
-ve
+ve
ch1
ch2
Output di forza
motrice A & B
Alimentatori HiCap, XP5 XS e FlatCap XS
Uscita del segnale B
Uscita del segnale C
Output
di forza
motrice B
Uscita del
segnale D
ingresso
alimentazi-
one e fusibile
5.2 XP5 XS pannello posteriore
interruttore di
accensione
uscita multipla alimentazione
Note: L’XP5 XS può essere utilizzato per alimentare i
seguenti dispositivi: CDS3, CDX2, HDX, DAC, NDX e ND5 XS.
Non è possibile utilizzarlo per alimentare il CD555.
