54 SignalShark Narda
ZH
4.2 使用充电器 / 电源适配器运行
作为替代方式,可使用随附的充电器 / 电源适配器运行。在实践中不建议采
用此方式,因为如在连接充电器 / 电源适配器的状态下运行
SignalShark 3310,现场的电源线会对测量特性产生很大的影响。
5 装配 Narda 定向天线
对于使用其他 Narda 天线以及其他制造商的电缆线和天线,应遵照在线提
供的操作指导说明书。设备上有完整的操作指导说明书 参见
调用在线帮
参见页码 56)
5.1 将天线手柄连接到底盘
天线手柄具有固定安装的电缆线,以及两个接口。
控制接口 (1):用于供电以及传输方向数据和控制信号
•N(2):用于传输高频信号

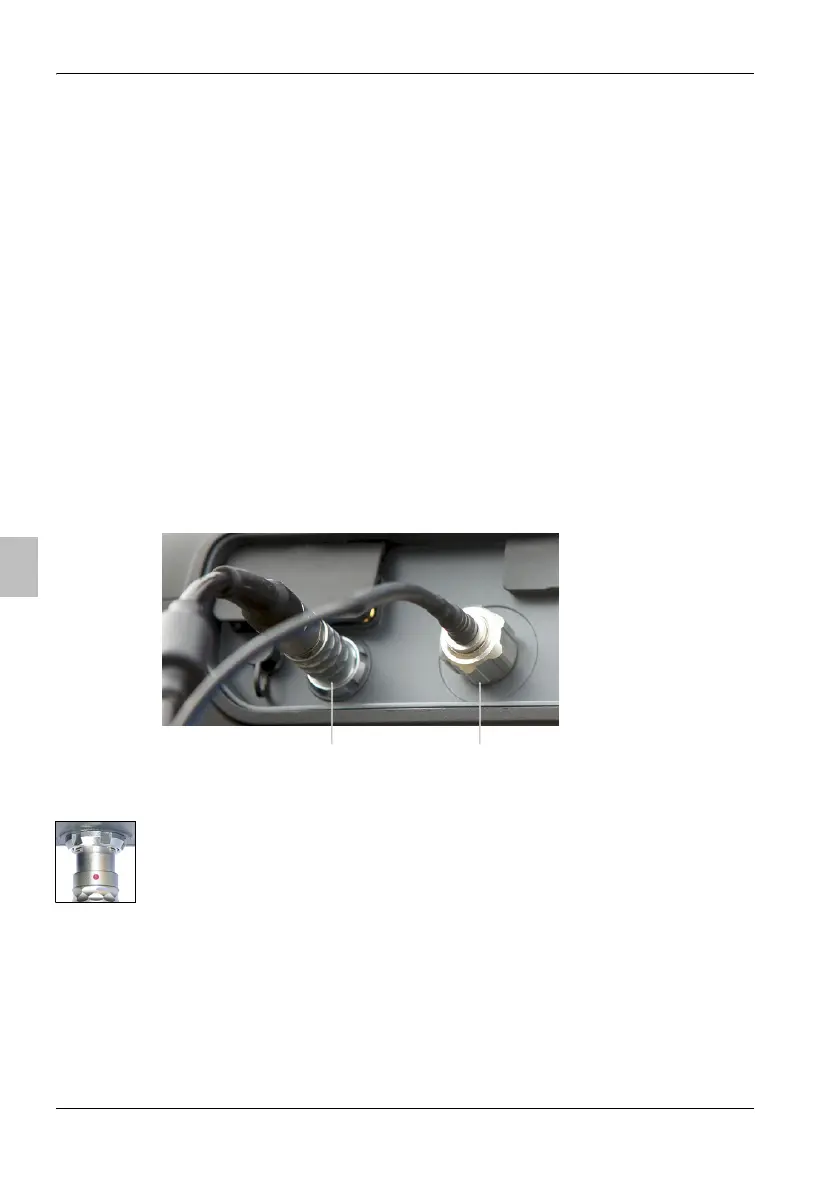

1: 连接天线手柄:控制接口 (1) N 接口 (2)
连接天线手柄:
1. 将手柄上的控制电缆插接器连接到底盘 (1) 的控制接口,使插接器上的
红色标记向上显示,并和控制接口内的槽体构成直线。
2. 将带锁止套管的插接器压入接口内,直到插接固定到位为止。
3. 将手柄上的 N 接口插接器连接到底盘 (2) 的控制接口,并缓慢紧固锁紧
螺母,使其不弯斜。
指示说明: 应注意在紧固操作时电缆不可一同旋转。否则扭矩力会影响高质量同轴电缆
的电气特性。
如在紧固时确定具有阻力,则必须将锁紧螺母重新放入。固定连接拧紧需要
约4圈
12
