3. МОНТАЖ:

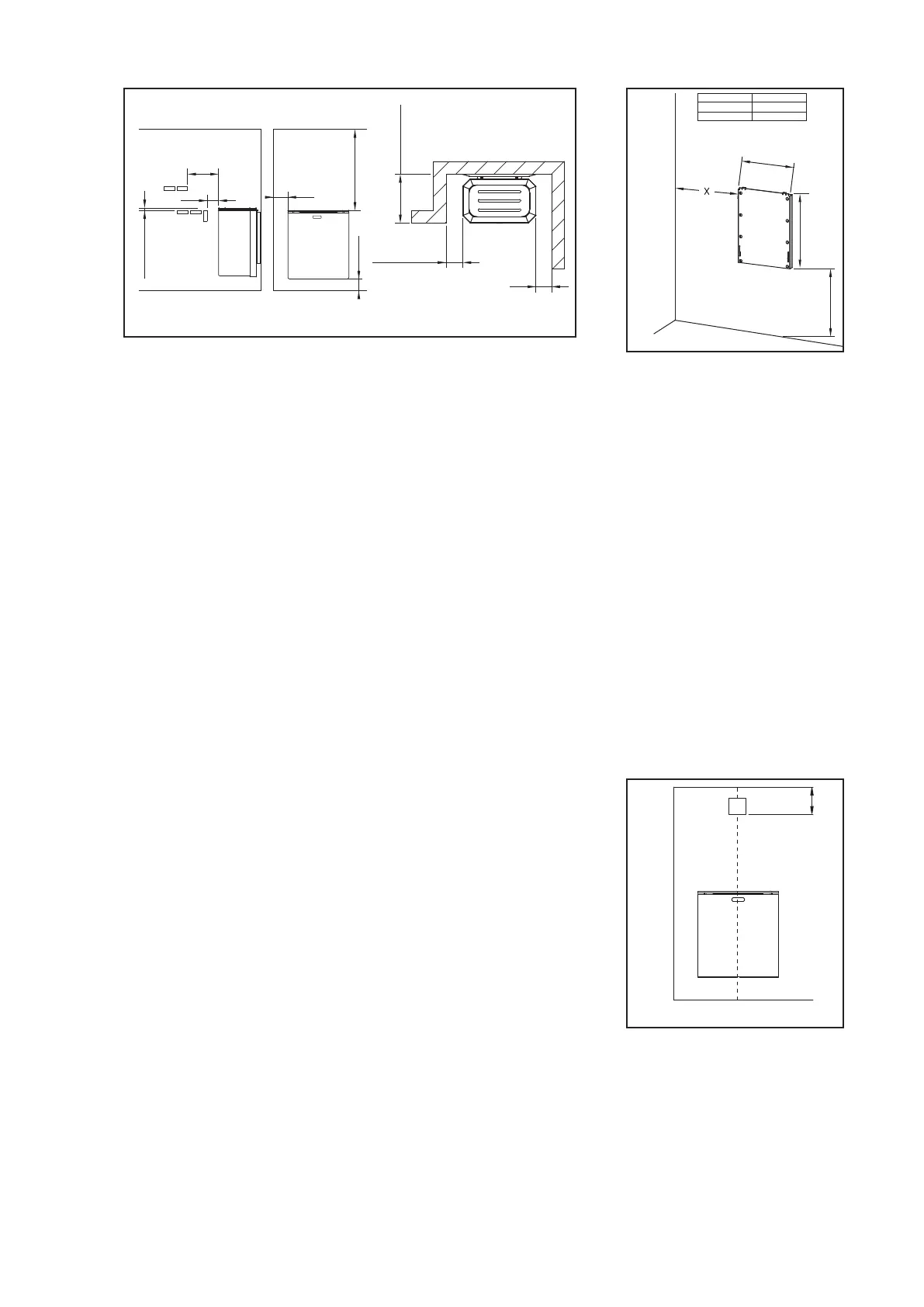

- Прикрепите крепежный лист каменки согласно рисунку 1.2 к
стене винтами, входящими в комплект поставки.
3.1. ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ПИТАНИЯ
- Подключение электрической каменки к электросети может
выполнять только профессиональный электрик, имеющий
требуемый сертификат, при соблюдении правил техники
безопасности.
- В качестве соединительного кабеля применяется кабель с
резиновой изоляцией типа H07RN-F, или аналогичный.
Сечение кабеля и размер предохранителя указаны в таблице 1.
- Сечение проводов, идущих от каменки к пульту управления,
должно соответствовать сечению провода для питания
каменки.
- Поверните емкость для камней и электрическую коробку
верх дном.
- Откройте дно кожуха электрической
коробки.
- Подключите соединительный кабель
к клеммной колодке, расположенной в
коробке.
- Не подключайте подачу питания электрокаменки до
завершения работ по монтажу датчика температуры и блока
управления.
3.2 Установка датчика температуры
- Установите датчик температуры над каменкой, на стене,
на расстоянии 100 мм от потолка (см. рисунок 2)
- Клапан приточного отверстия должен быть расположен на
расстоянии не менее 1000 мм от датчика температуры.
Если приточное отверстие расположено на расстоянии
500-1000 мм от датчика температуры, его необходимо
оснастить диффузором (направителем) потока воздуха,
отводящим поток в противоположную сторону от датчика температуры.
В противном случает поток воздуха, поступающий из приточного
отверстия, может исказить результат замера и привести к перегреву электрокаменки
- Если электрокаменка устанавливается на расстоянии более, чем 200 мм от стены, датчик
должен быть установлен на потолке, в стороне на расстоянии 100 мм от поверхности печи.
- Прикрепить датчик на стенку винтами, входящими в комплект (2 шт Ø 2,9 x 16).
- Провод датчика можно установить заподлицо.
- Подключить датчик к монтажной плате
- Подключить конец провода без клемма к датчику температуры; провод можно
обрезать до необходимой длины.
Pис. 1.
min. 2 cm
min. 20 cm
max 30 cm
A
A
B
C
D
E
NARVI NC 6
NARVI NC 9
120
140
TYYPPI
X min. mm
min. 250
278
375
Pис. 1.2
Pис. 2.
10 cm
