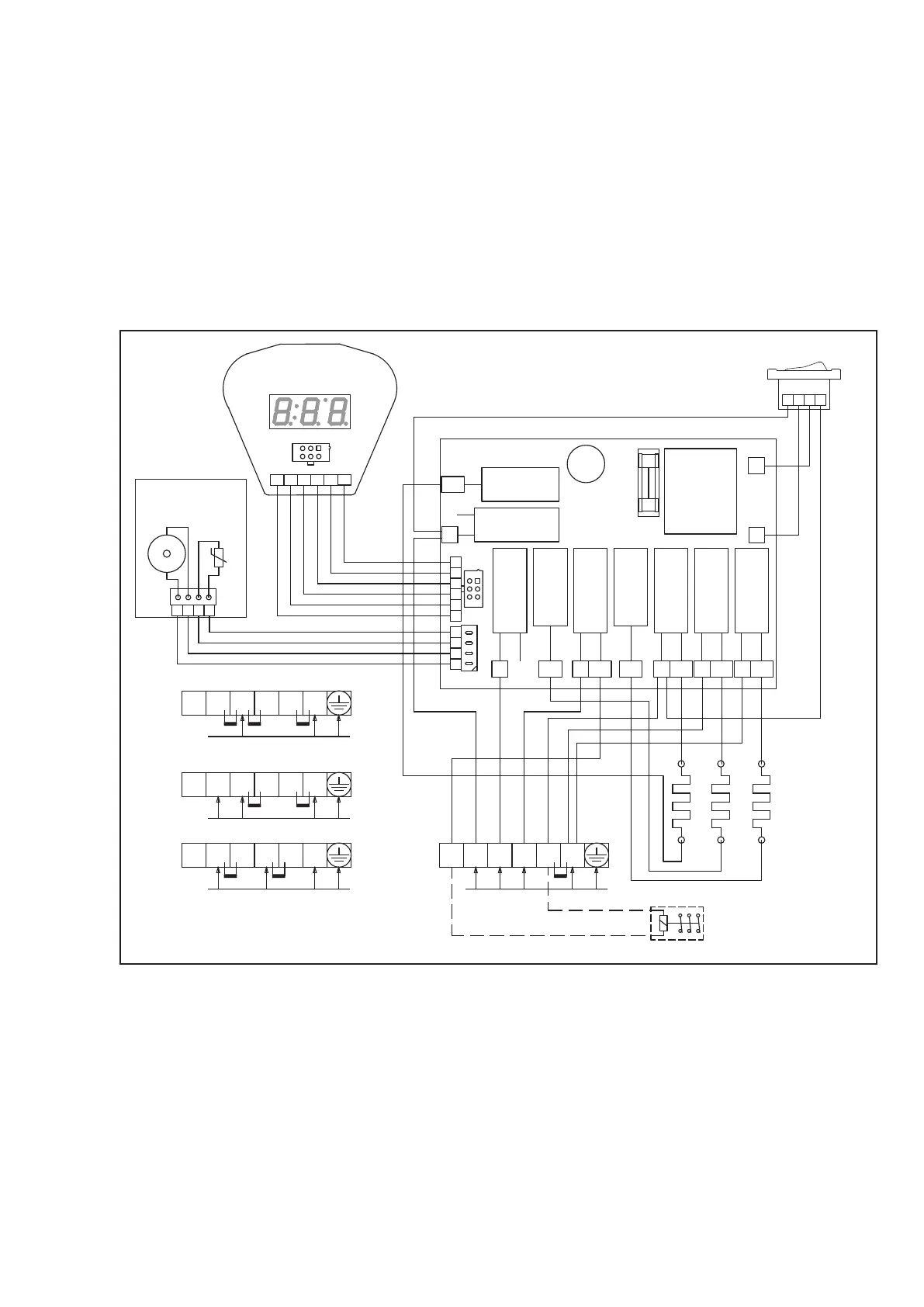

10. СХЕМА ЭЛЕКТРОСОЕДИНЕНИЙ:
Изоляционное сопротивление каменки может быть чрезмерно низким из-за влаги, попавшей в
изоляционный материал ТЕНов во время хранения или транспортировки. Влажность удаляется
после нескольких разогревов каменки.
Не подключайте питание электрической каменки через выключатель тока утечки.
Расположение соединителей в схеме электрических соединений примерное.
См. маркировки на печатной плате.
