3. MONTAŻ
- Przytwierdzamy listwę mocującą do ściany za pomocą śrub wchodzących do kompletu, według rysunku 2.
NM: ZMIANA UŁOŻENIA PRZYRZĄDÓW STEROWNICZYCH (tylko w razie konieczności).
Przyrządy można przestawić na lewą lub na prawą ściankę pieca.
Powyższe czynności może wykonywać tylko zawodowy elektryk.
Uwaga! Jeżeli chcemy przestawić panel sterowania z jednej strony na drugą, należy wykonać
czynności według etapów 1 i 2. Jeżeli zmiana ułożenia panelu nie jest potrzebna, od razu
przechodzimy do etapu 4.
Etap 1:
- Odkręcamy śruby mocujące dna skrzynki elektrycznej
- Delikatnie zdejmij pokrętła, a następnie odkręć śruby mocujące regulatory, znajdujące się za
regulatorami.
- Odkręćcie śruby warstwy ochronnej ze strony przeciwległej kamionki, na której będą przestawiane
termostat i regulator (patrz rysunek 3).
Etap 2:
- Lekko poluzujcie śruby mocujące środkowy grzejnik elektryczny i klocek zaciskowy znajdujące się na
dnie skrzynki elektrycznej w taki sposób, aby zaistniała możliwość skręcenia stopki klocka zaciskowego
w bok spod śruby mocującej (patrz rysunek 4).
Etap 3:
- Ostrożnie rozwińcie moduł regulacyjny wraz z przewodami na stronę przeciwległą. Umieście sworznie
termostatu i regulatora w otwory znajdujące się na stronie przeciwległej skrzynki elektrycznej.
- Umocujcie klocek zaciskowy, jak również warstwę ochronną na tej stronie, z której
zdemontowano uchwyty termostatu i regulatora.
- Następnie przymocujcie dno skrzynki elektrycznej oraz uchwyty termostatu i regulatora (patrz rysunek 5).
W SAUNIE MOŻE BYĆ ZAINSTALOWANY TYLKO JEDEN PIEC ELEKTRYCZNY.
Wszelkie działania związane z instalacją i serwisem pieca mogą być wykonywane przez
wykwalikowane i posiadające odpowiednie uprawnienia osoby.

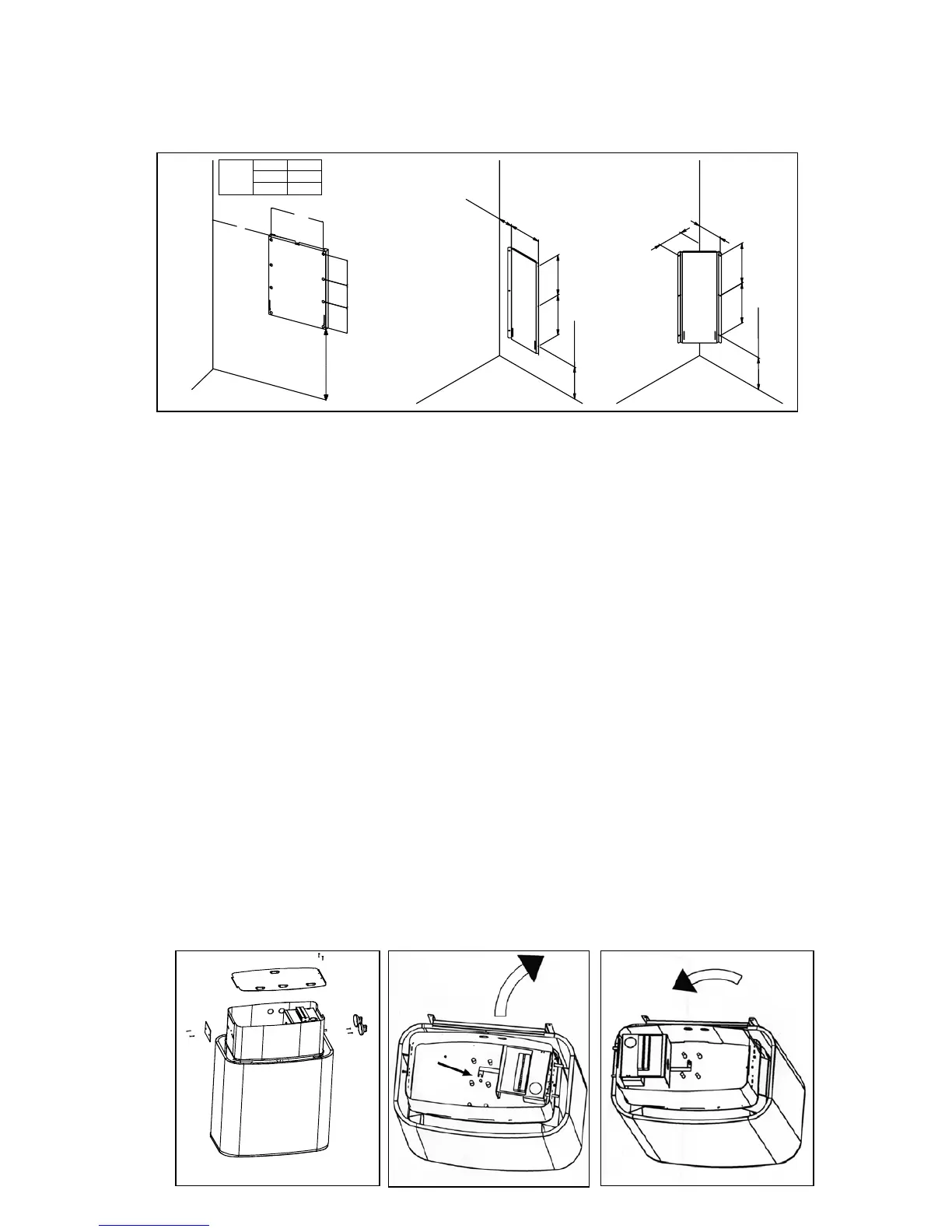

Rysunek
2
NM:
MINEX:
X min.
(mm)
4,5kW
125
6kW
125
9kW
175
min 90
250
255
250
125125 112
190
250 250
150
150
X
min 200
min 300
min 200
Rysunek 4Rysunek 3 Rysunek 5
