NARVI NM 900 - Инструкция По Монтажу И Эксплуатации

Модель
каменки
Мощность Парильня Минимальное допустимое расстояние
безопасности
Вес
камней
Подключение *) Подключение *)
Объем Высота по
бокам
спереди спереди до
потолка
до
пола
5-10
cm
400 V
3N~
Плавкие
предохра-
нители
230 V
1N~
Плавкие
предохра-
нители
мин макс мин A **) B **) C **) D **) E **)
кВт м
3
м
3
мм мм мм мм мм мм кг мм
2
A мм
2
A
NM
4,5 3 6 1900 50 50 20 1150 120 30 5x1,5 3x10 3x2,5 1x20
6 5 8 1900 50 80 20 1150 120 30 5x1,5 3x10 3x6 1x35
9 8 14 1900 100 100 20 1150 120 30 5x2,5 3x16 - -
MINEX
2,3
1,5 2,5 1900 20 50 20 900 150 15 - - 3x1,5 1x10
3 2 3 1900 20 50 20 900 150 15 - - 3x2,5 1x16
3,6 2 4 1900 20 50 20 900 150 15 - - 3x2,5 1x16
Таблица 1. Монтажные данные каменки
**) См. рис.1 *) В качестве соединительного кабеля используется
кабель с резиновой изоляцией H07RN-F или
аналогичный.
ТЕХНИЧЕСКИЕ ДАННЫЕ
NM MINEX
- ширина 430 мм 330 мм
- глубина 300 мм 200 мм
- высота 580 мм 630 мм
- масса
(без камней)
10 кг 7 кг
ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
NARVI NM 4,5кВт 6кВт 9кВт
NARVI MINEX 2,3кВт 3кВт 3,6кВт
RU
Перед тем, как приступить к установке электрокаменки и ее
эксплуатации, внимательно ознакомьтесь с данной инструкцией
для того, чтобы с максимальной эффективностью использовать
возможности каменки. После прочтения инструкции, сохраните ее
для последующего использования. Изделие можно использовать
только для отопления бани и сауны.
1. В КОМПЛЕКТ ПОСТАВКИ ЭЛЕКТРОКАМЕНКИ ВХОДИТ.
1. Кожух электрокаменки.
2. Емкость для камней с пультом управления.
3. Крепежный лист с винтами.
4. Инструкция по монтажу и эксплуатации.
2. ПЕРЕД МОНТАЖОМ СЛЕДУЕТ ПРОВЕРИТЬ СЛЕДУЮЩЕЕ.
- Чтобы мощность каменки (кВт) соответствовала объему парильни (м3).
- В таблице 1 представлены объемы парильни для разных типов каменок.
- Если в парильне имеются неизолированные кирпичные, кафельные или
стеклянные поверхности, то на каждый квадратный метр такой
стены следует предусмотреть 1,5 м3 дополнительного объема парильни.
На основании этого по таблице 1 определяется необходимая мощность
каменки.
Объемы парильни должны быть не выше и не ниже данных,
представленных в таблице 1.
- Минимальная высота парильни и минимальные расстояния
безопасности электрокаменки определены в таблице 1.
- Проверьте, чтобы подставка для винтов крепежного листа была
достаточно крепкой. Одна тонкая панель для этого не достаточна.
Усилительной накладкой может служить дополнительная обрешетка
под панелью или доски на панели, прикрепленные к обрешетке стены.

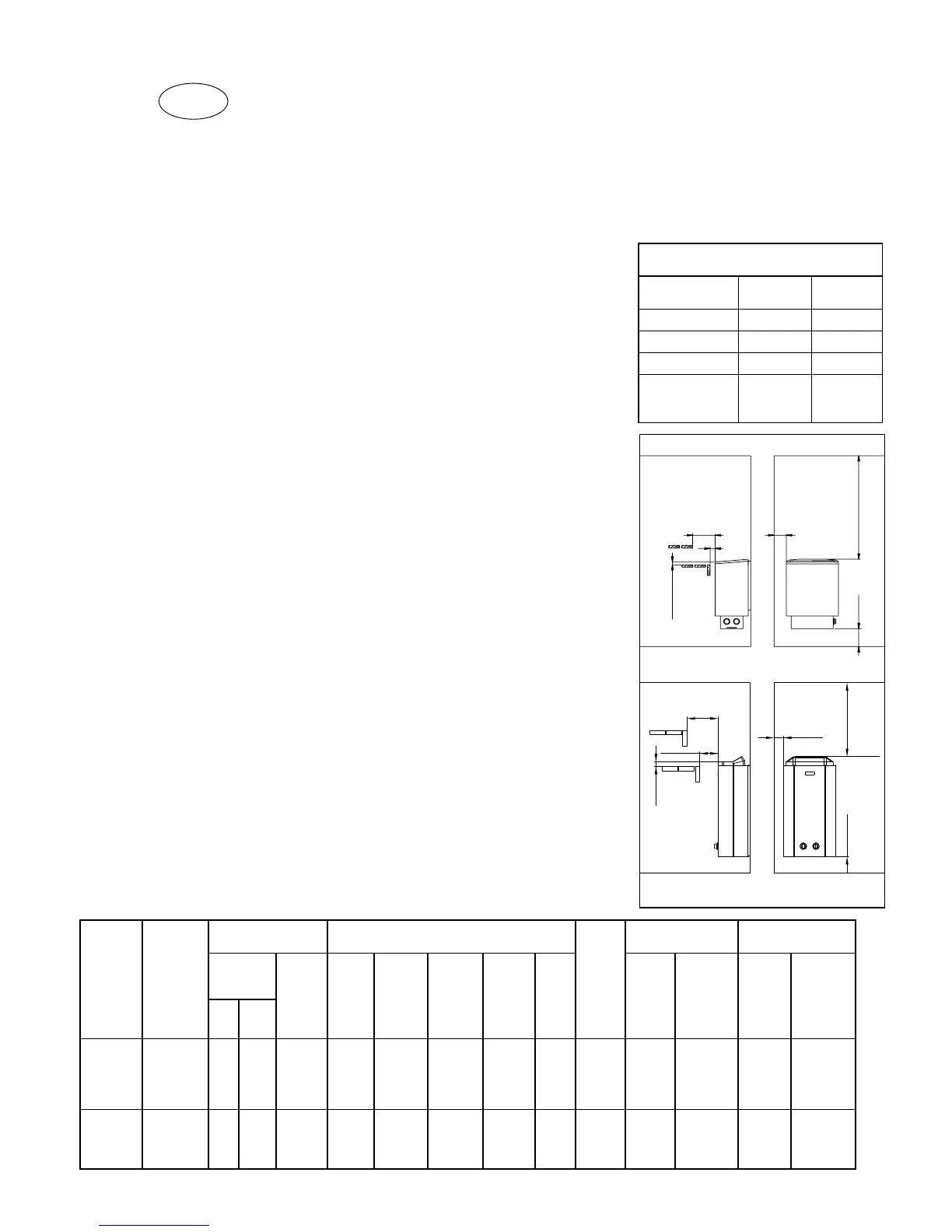

Рисунок 1. Безопасные расстояния
для каменки.
B
min. 20
min. 20
A
NM:
C
E
D
MINEX:
B
C
A
E D
