21

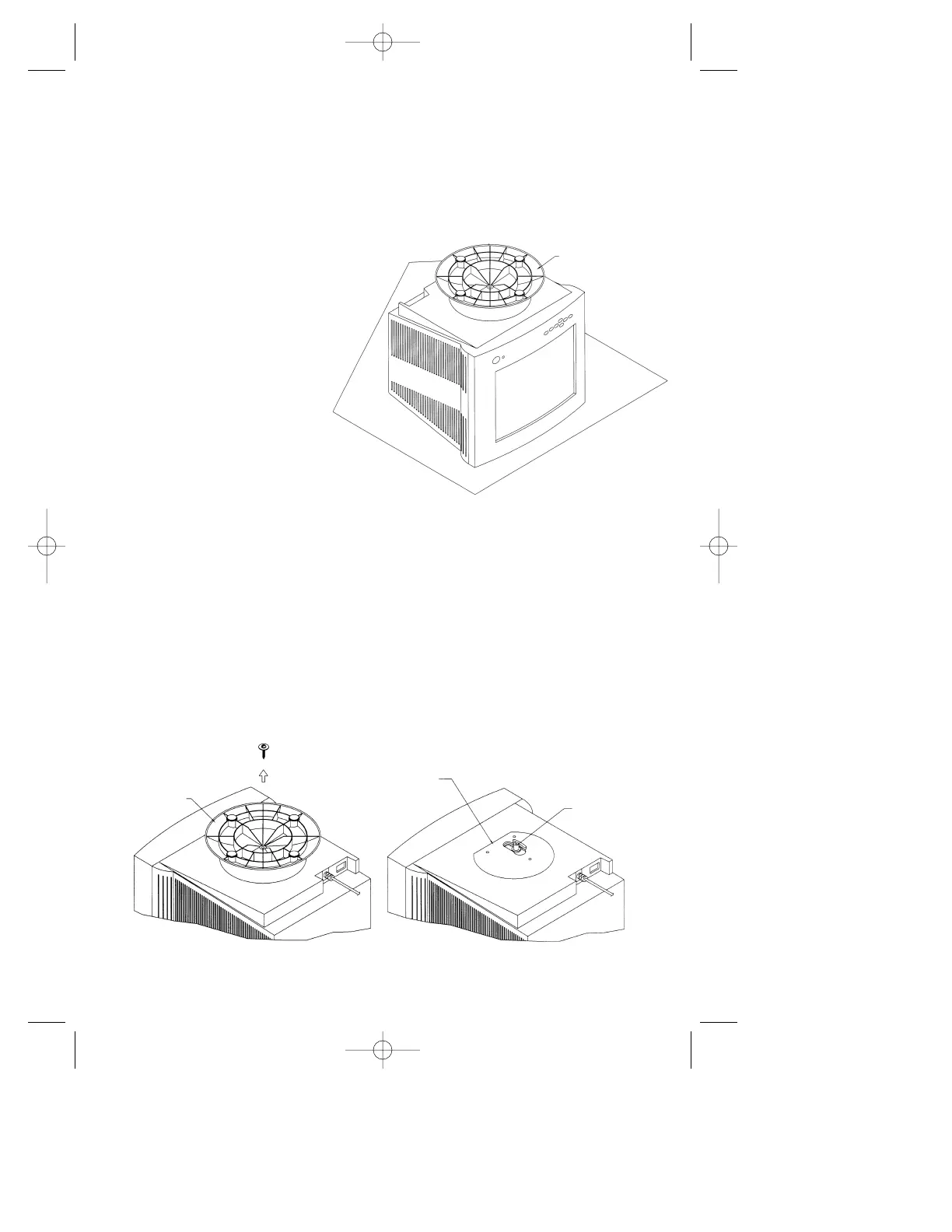

Étape 2 À l’aide d’un tournevis à empreinte cruciforme, retirer la vis retenant
la base d’origine au moniteur comme illustré à la Figure 2A. Déposer
et conserver la base d’origine en vue d’une éventuelle utilisation future.
Remarque : Ne pas retirer l’axe ni la plaque pivotante.
Figure 2A
Noms des modèles de moniteurs MultiSync
MultiSync 50, MultiSync 70, XV15 et XV15+
Étape 1 Le moniteur étant
débranché du système
et de la prise de courant,
renverser soigneusement
le moniteur sur une table
solide de manière à ce
que la base soit dirigée
vers le haut comme
illustré à la Figure 1.
Figure 1
MONITEUR EN POSITION
POUR RETIRER LA BASE ET FIXER
L’INTELLIBASE
BASE
PLAQUE
PIVOTANTE
AXE
NE PAS RETIRER L’AXE NI LA
PLAQUE PIVOTANTE.
BASE
