Étape 4 Repérer les deux
vis qui sont
fournies avec
l’IntelliBase, et
fixer l’IntelliBase
à la plaque
adaptatrice et
au moniteur
comme illustré
à la Figure 2C.
Passer à la page 28 pour raccorder le moniteur MultiSync avec IntelliBase Audio à
votre système.
22

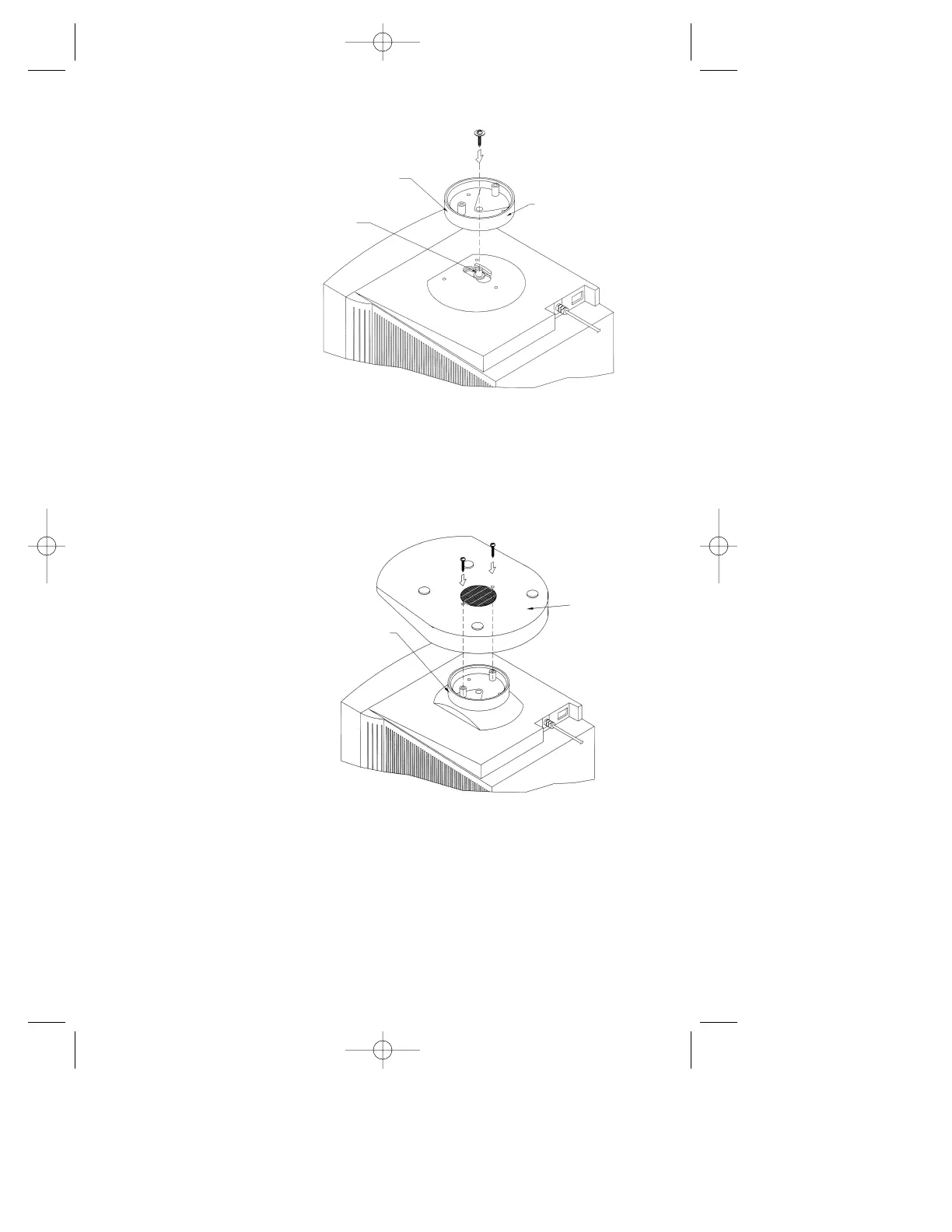

Figure 2C
Étape 3 Repérer la plaque
adaptatrice « A »
fournie avec
l’IntelliBase, et la
fixer à l’axe à
l’aide de la vis
qui a été déposée
à l étape 2, comme
illustré à la
Figure 2B.
Figure 2B
GUIDER L’AXE
À TRAVERS LE
TROU CENTRAL
DE LA PLAQUE
ADAPTATRICE (A)
PLAQUE
ADAPTATRICE (A)
AXE
INTELLIBASE
(VUE DEPUIS
LE BAS)
FAIRE TOURNER LA
PLAQUE ADAPTATRICE
JUSQU’À CE QU’ELLE
SOIT ALIGNÉE À
TRAVERS LES TROUS
DE LA BASE.
