24

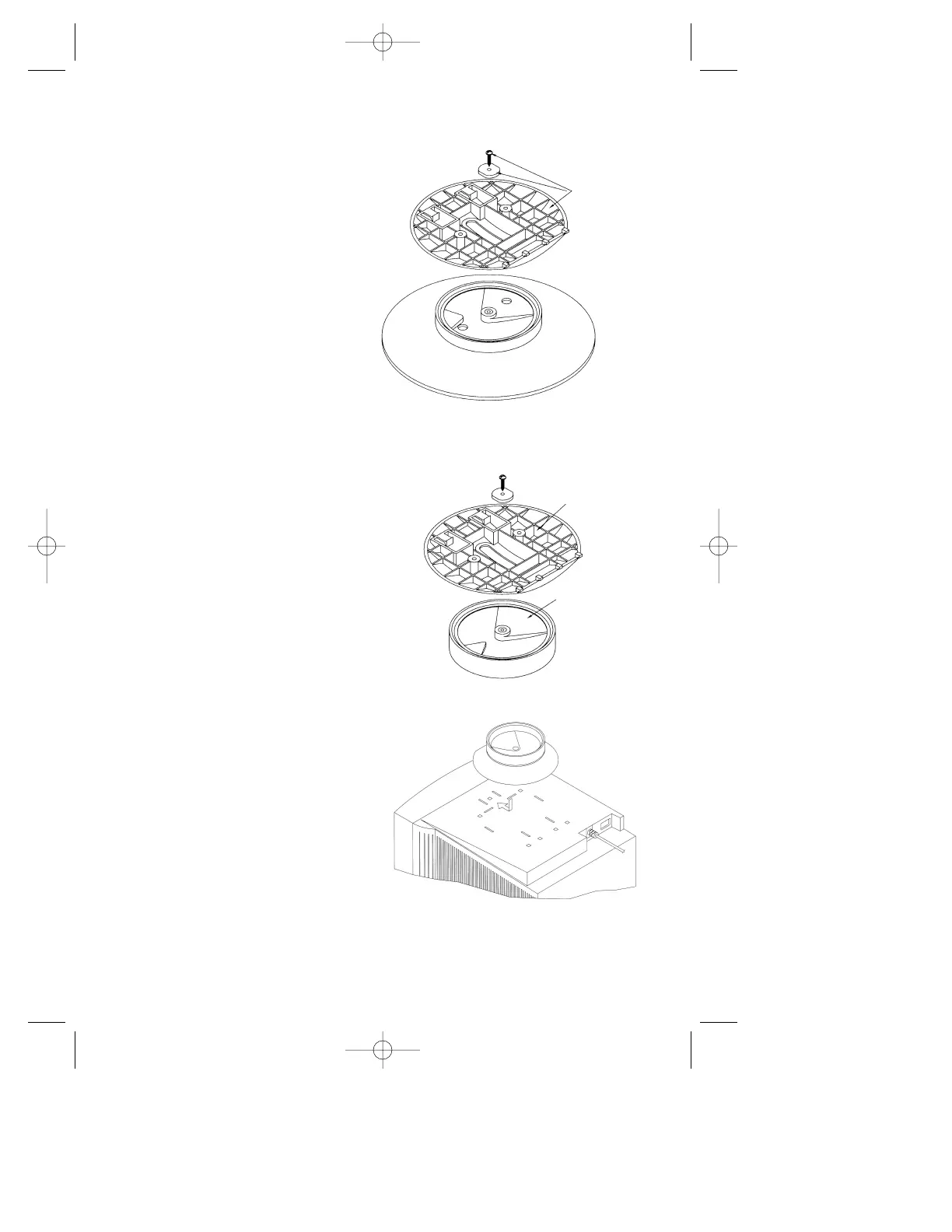

Étape 3 À l’aide d’un
tournevis à
empreinte
cruciforme, retirer
la vis retenant les
deux moitiés de base
ensemble comme
illustré à la Figure 3B.
Conserver la vis et la
rondelle en nylon noir
pour utilisation à
l’étape suivante.
Figure 3B
MONTAGE D’ORIGINE
CONSERVER
CES PIÈCES
POUR
UTILISATION
DANS LE
NOUVEAU
MONTAGE.
Étape 4 Repérer la plaque
adaptatrice « B »
fournie avec
l’IntelliBase, et la
fixer à l’axe à l’aide
de la vis et de la rondelle
en nylon noir qui ont été
déposées à l’étape 2,
comme illustré à la
Figure 3C.
BASE
PLAQUE
ADAPTATRICE (B)
NOUVEAU MONTAGE
Figure 3C
Étape 5 Une fois la plaque adaptatrice
fixée à la base, enclencher
l’ensemble de base au
moniteur. À cette fin,
positionner toutes les
pattes de blocage sur
la base de manière à
les assortir aux trous
du moniteur. Faire glisser
l’ensemble de base en place comme illustré à la Figure 3D.
Figure 3D
